Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0507-002 179 KC-2 101 630 086 0597 ASSY ,LEVER 2 809KC-010-101 101 -01 630 131 7588 LEVER 1 101 -02 630 001 1425 BEARING,RADIAL 2 6000ZZNR 101 -03 630 085 …
MODEL TCM-X110
0306-001
178
カム３軸部
CAM SHAFT 3 AXIS SECTION
Fig. KC-2
ノズル切替え部
Nozzle Changer
104
105
106
103
102
107
121
120
11
9
11
7
109
108
11
8
122
11
8
11
9
122
11
3
120
121
108
109
11
7
103
123
107
106
105
104
102
11
6
11
5
11
3
123
11
6
11
5
112
111
11
0
11
2
111
11
0
See Fig.KC-4
Key No.301
See Fig.KC-4
Key No.325
See Fig.KC-4
Key No.325
101-02
101-03
101-05
101-01
101-04
101-05
101-02
101
101
101-02
101-03
101-05
101-04
101-01
101-05
101-02
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0507-002
179
KC-2
101 630 086 0597 ASSY,LEVER 2 809KC-010-101
101 -01 630 131 7588 LEVER 1
101 -02 630 001 1425 BEARING,RADIAL 2 6000ZZNR
101 -03 630 085 9157 COLLAR 1
101 -04 630 085 9584 WASHER 1
101 -05 630 084 8564 BEARING,RADIAL 2 F695ZZ
102 630 085 9232 LEVER 2 809KC-010-102
103 630 032 5201 CAM FOLLOWER 2 CF-5BUU 809KC-010-103
104 411 141 0505 NUT HEX 5 2 809KC-010-104
105 411 141 6705 WASHER SPR 5 2 809KC-010-105
106 411 142 3406 WASHER F 5X10X1 2 809KC-010-106
107 630 097 0968 SPRING,COMP 2 809KC-010-107
108 630 002 4494 SPRING,COMP 2 5632 809KC-010-108
109 630 085 9195 PIN,HINGE 2 809KC-010-109
110 411 141 0901 NUT HEX 8 2 809KC-010-110
111 411 141 3100 WASHER SPR 8 2 809KC-010-111
112 411 141 6101 WASHER F 8X15.5X1.6 2 809KC-010-112
113 630 005 0868 BEARING,PARTS(LOCK NUT) 2 WBK10L-01 809KC-010-113
115 411 141 0703 NUT HEX 6 2 809KC-010-115
116 411 141 3001 WASHER SPR 6 2 809KC-010-116
117 411 141 6002 WASHER F 6X11.5X1.6 2 809KC-010-117
118 630 085 9201 PIN,HINGE 2 809KC-010-118
119 411 141 0307 NUT HEX 4 2 809KC-010-119
120 411 141 2905 WASHER SPR 4 2 809KC-010-120
121 411 141 5906 WASHER F 4X8X0.8 2 809KC-010-121
122 630 000 8920 SET SCREW 2 809KC-010-122
123 630 094 0817 BOLT,HEX 2 809KC-010-123
MODEL TCM-X110
0306-001
180
カム３軸部
CAM SHAFT 3 AXIS SECTION

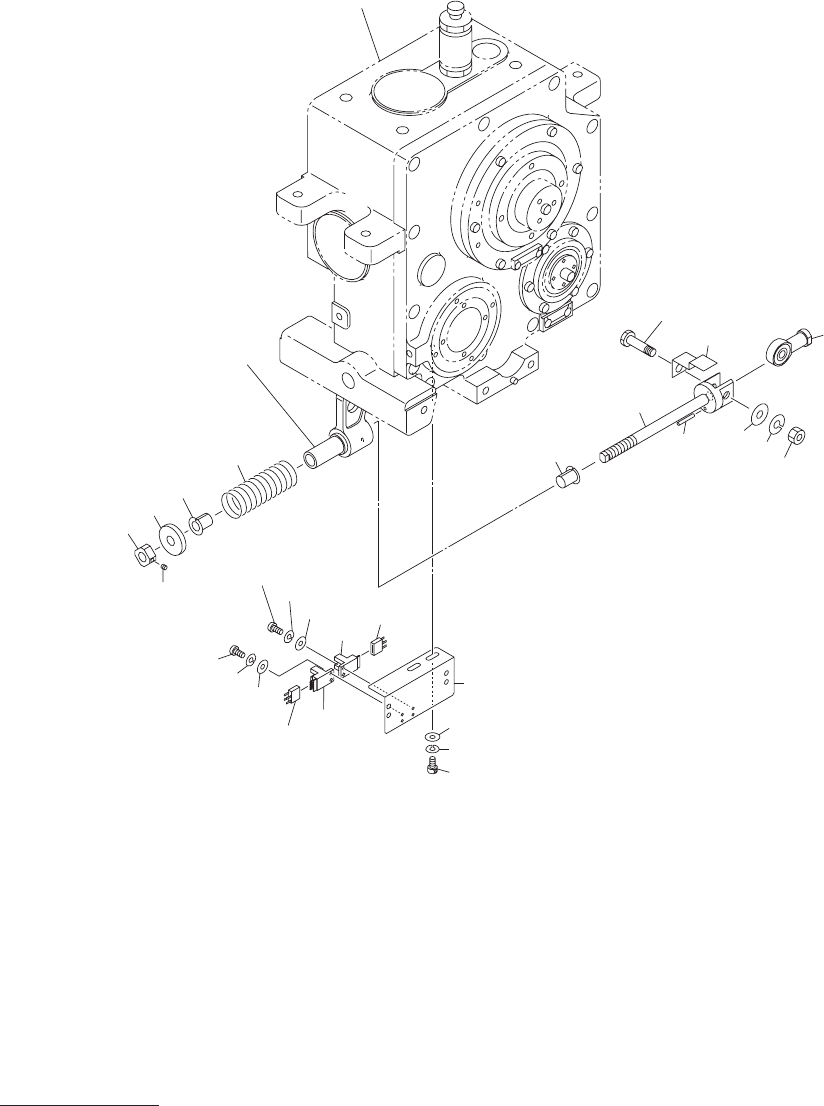

Fig. KC-3
カッタレバーロッド
Cutter Lever Rod
220
221
219
216
218
218
217
217
224
224
222
222
223
223
206
See Fig.KC-1
Key No.5
See Fig.KC-1
Key No.1
205
204
202
203
215
209
201
211
212
205
214
213
210
