Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0306-001 211 MA-7 601 630 1 19 6718 BRACKET 2 809MA-010-601 602 630 050 7492 BRACKET 2 809MA-010-602 603 630 030 0031 MECH P ARTS(BRACKET) 8 809MA-010-603 …
MODEL TCM-X110
0507-002
210
カバー部
COVER SECTION

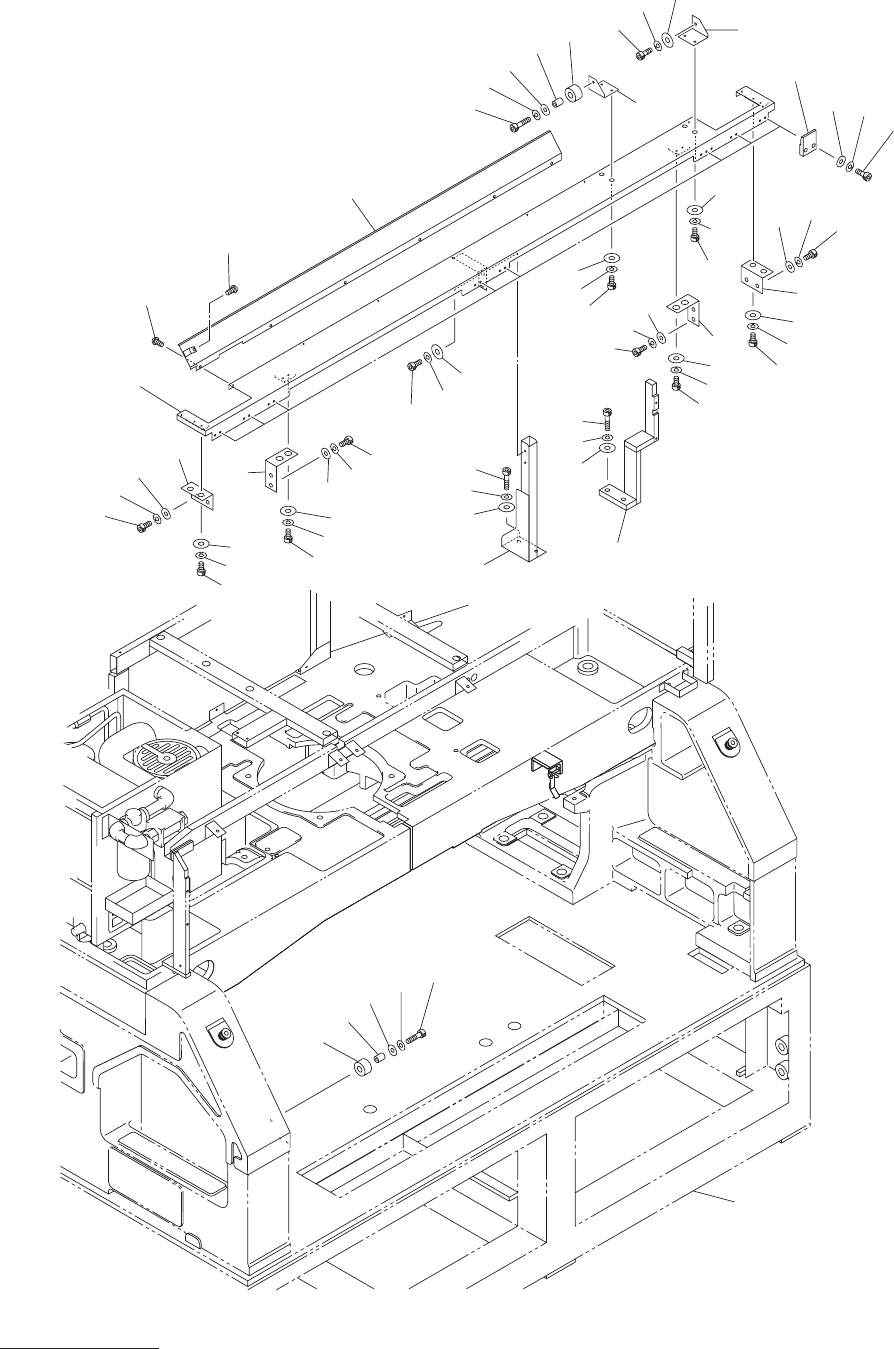

Fig. MA-7
手すり
Handrail
606
609
603
643
642
614
644
642
614
648
607
608
647
613
605
648
647
613
607
608
616
616
604
601
643
642
615
644
602
643
642
615
610
644
602
642
615
611
644
601
615
643
642
642
615
644
642
615
642
615
612
647
649
612
647
649
644
642
615
642
615
643
644
642
615
644
642
615
See Fig.L-1
Key No.9
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
211
MA-7
601 630 119 6718 BRACKET 2 809MA-010-601
602 630 050 7492 BRACKET 2 809MA-010-602
603 630 030 0031 MECH PARTS(BRACKET) 8 809MA-010-603
604 630 097 4591 COVER(BC) 1 809MA-010-604
605 630 120 1504 COVER(BT) 1 809MA-010-605
606 630 120 1306 BRACKET 1 809MA-010-606
607 630 038 9698 COLLAR 2 809MA-010-607
608 630 028 9909 MECH PARTS(URETHANES) 2 809MA-010-608
609 630 120 1313 BRACKET 1 809MA-010-609
610 630 120 8237 BRACKET 1 809MA-010-610
611 630 098 4279 BRACKET 1 809MA-010-611
612 630 000 7893 BOLT,HEX-SCT 4 809MA-010-612
613 630 000 7916 BOLT,HEX-SCT 2 809MA-010-613
614 630 000 7763 BOLT,HEX-SCT 17 809MA-010-614
615 630 000 7756 BOLT,HEX-SCT 22 809MA-010-615
616 411 113 9109 SCR TRS 5X10 7 809MA-010-616
642 411 141 6705 WASHER SPR 5 39 809MA-010-642
643 411 141 4107 WASHER V 5X10X1 24 809MA-010-643
644 630 001 0220 WASHER 15 809MA-010-644
647 411 141 3001 WASHER SPR 6 6 809MA-010-647
648 411 141 4305 WASHER V 6X12.5X1.6 2 809MA-010-648
649 630 001 0237 WASHER 4 809MA-010-649
MODEL TCM-X110
0507-002
212
カバー部
COVER SECTION
Fig. MA-8
前面安全扉
Front Safety Door
704
705
701
749
748
747
740
733
741
721
731
742
743
744
742
731
723
705
746
716
711
738
725
739
740
734
745
718
717
741
740
705
746
727
743
742
735
743
742
735
734
726
745
738
732
724
722
716
715
714
711
730
742
743
704
737
720
719
716
728
729
742
735
745
738
715
714
A
730
742
743
B
A
B
