MODEL TCM-X1 10 0507-002 252 200V 電源部２ 200V POWER SUPPL Y SECTION 2 Fig. RD-1 200V 電源５ 200V Power Supply 5 99 See Fig.L-1 Key No.9 98 97 See Fig.RL-2 Key No.156 51 94 96 95 96 60 59 56 58 . 61 . 59 95 94 57 55 93 53 54 9…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0507-002
251
RC-4
351 630 133 4929 BRACKET 1 809RC-010-351
353 630 133 5186 UNIT,DRIVER 1 FRN0.75C1E-2J1 809RC-010-353
354 630 133 4950 COVER 1 809RC-010-354
389 411 114 7807 PAN+SW+W M4X10 1 809RC-010-389
390 411 051 1708 SCR TRS 4X6 6 809RC-010-390
391 630 000 7619 BOLT,HEX-SCT 2 809RC-010-391
392 411 141 2905 WASHER SPR 4 2 809RC-010-392
393 630 001 0213 WASHER 2 809RC-010-393
394 411 113 1400 SCR PAN 4X6 4 809RC-010-394
395 411 008 1706 WASHER SPR 4 4 809RC-010-395
396 411 119 2104 WASHER V 4X9X0.8 4 809RC-010-396
397 630 000 7756 BOLT,HEX-SCT 3 809RC-010-397
398 411 141 6705 WASHER SPR 5 3 809RC-010-398
399 630 001 0220 WASHER 3 809RC-010-399
MODEL TCM-X110
0507-002
252

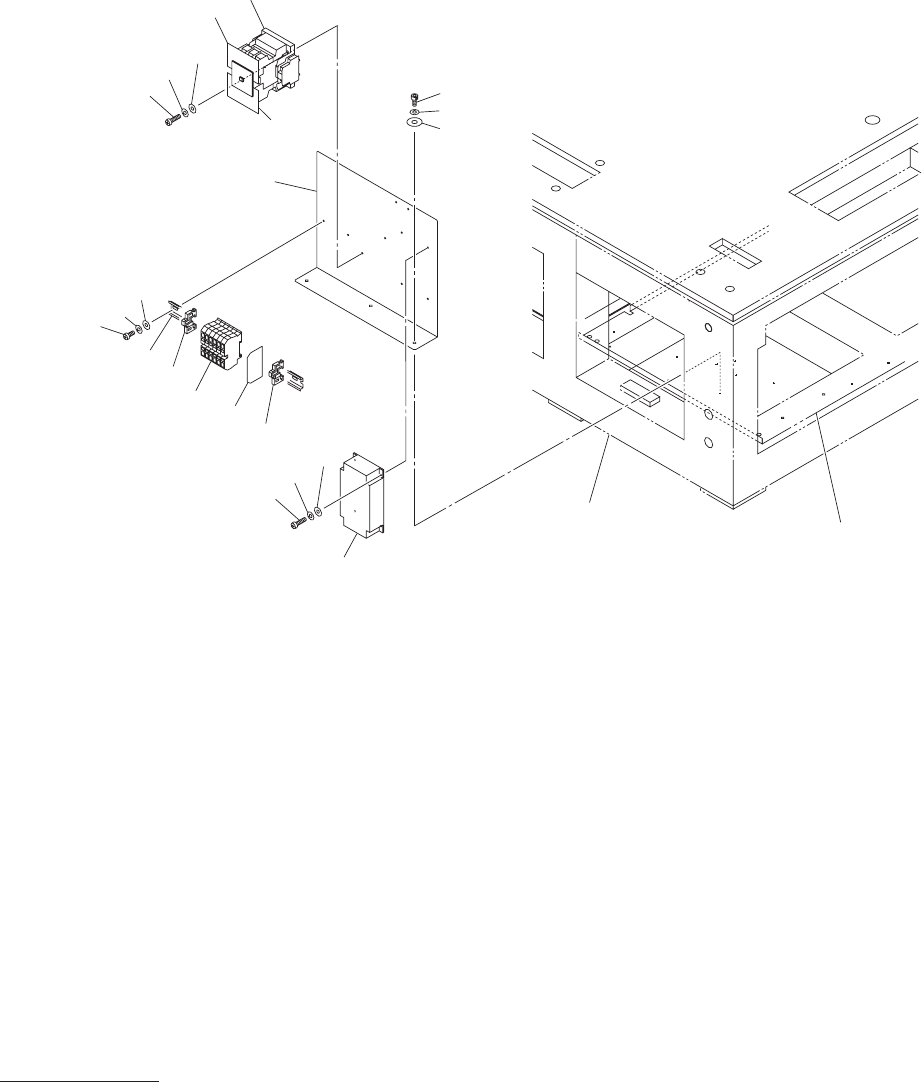

200V
電源部２
200V POWER SUPPLY SECTION 2
Fig. RD-1 200V
電源５
200V Power Supply 5
99
See Fig.L-1
Key No.9
98
97
See Fig.RL-2
Key No.156
51
94
96
95
96
60
59
56
58
.
61
.
59
95
94
57
55
93
53
54
96
95
52
.
53
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0507-002
253
RD-1
51 630 115 3230 PANEL 1 809RD-010-051
52 630 137 1078 EM-CONTACTOR 1 KM1 809RD-010-052
53 630 137 1092 COVER 2 809RD-010-053
54 630 100 1357 COMP,CR 1 809RD-010-054
55 630 116 8821 FILTER,NOISE 1 ZNF1 809RD-010-055
56 630 127 0913 TERMINAL 6 809RD-010-056
57 630 127 0968 ACCESSORY,WIRING 1 809RD-010-057
58 630 127 1019 ACCESSORY,WIRING 3 809RD-010-058
59 630 091 1749 BRACKET,WIRING 2 809RD-010-059
60 630 089 6480 RAIL,WIRING 1 809RD-010-060
61 630 083 5601 ACCESSORY,WIRING 1 809RD-010-061
93 411 162 1505 SCR PAN 4X20 2 809RD-010-093
94 411 042 3001 SCR PAN 4X10 6 809RD-010-094
95 411 008 1706 WASHER SPR 4 8 809RD-010-095
96 411 119 2104 WASHER V 4X9X0.8 8 809RD-010-096
97 630 000 7633 BOLT,HEX-SCT 3 809RD-010-097
98 411 141 2905 WASHER SPR 4 3 809RD-010-098
99 630 001 0213 WASHER 3 809RD-010-099
