P-186-003e - 第299页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0306-001 297 SB-4 351 630 092 4626 ASSY ,CORD(X200MOT F1) 1 -XCN105 809SB-010-351 352 630 092 4633 ASSY ,CORD(X200MOT F2) 1 -XCN109 809SB-010-352 353 630 0…
MODEL TCM-X110
0306-001
296
ケーブル配線
CABLE WIRING
Fig. SB-4 F
軸ドライバ
F Axis Drivers
354
358
See Fig.RL-5
Key No.453
ASMD2
(F1)
ASMD3
(F2)
ASMD4
(F3)
ASMD5
(F4)
353
357
352
356
351
355
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
297
SB-4
351 630 092 4626 ASSY,CORD(X200MOT F1) 1 -XCN105 809SB-010-351
352 630 092 4633 ASSY,CORD(X200MOT F2) 1 -XCN109 809SB-010-352
353 630 092 4640 ASSY,CORD(X200MOT F3) 1 -XCN113 809SB-010-353
354 630 092 4657 ASSY,CORD(X200MOT F4) 1 -XCN117 809SB-010-354
355 630 104 9595 CORD (LINEAR 3.9M) 1 XCN106-XCN107 809SB-010-355
356 630 104 9601 CORD (LINEAR 3.4M) 1 XCN110-XCN111 809SB-010-356
357 630 104 9618 CORD (LINEAR 4.1M) 1 XCN114-XCN115 809SB-010-357
358 630 104 9601 CORD (LINEAR 3.4M) 1 XCN118-XCN119 809SB-010-358
MODEL TCM-X110
0306-001
298
ケーブル配線
CABLE WIRING

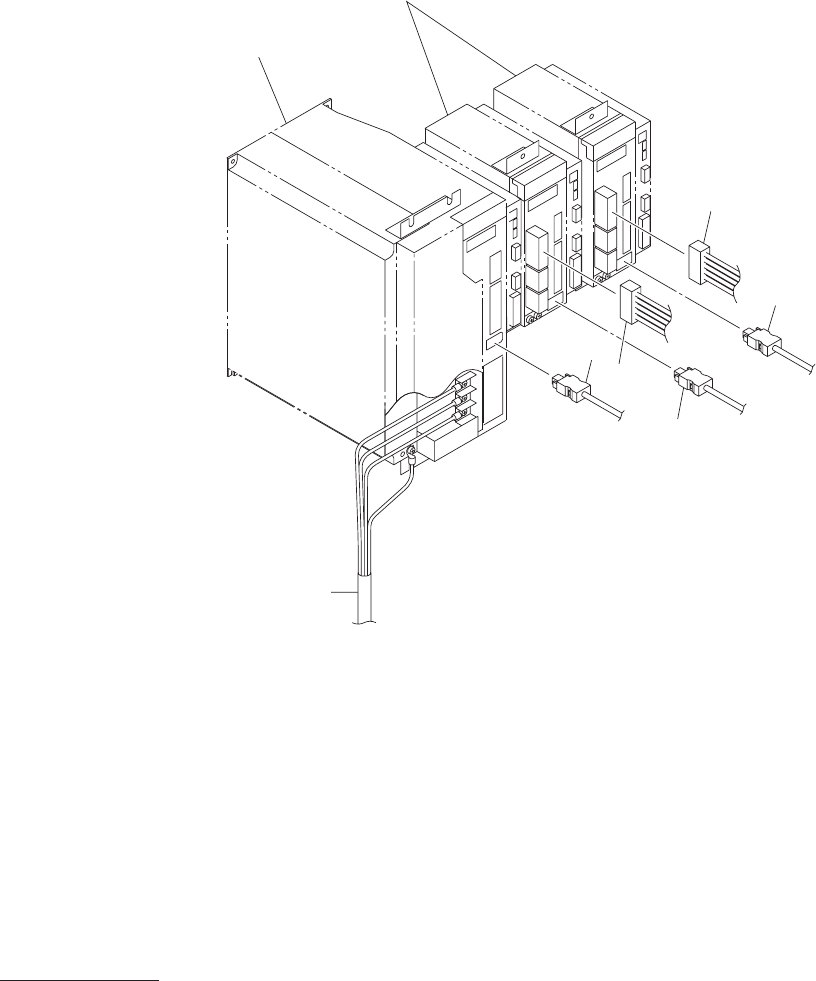

Fig. SB-6
H
軸、
CZ
軸、
MZ
軸ドライバ
H Axis,CZ Axis,MZ Axis Driver
553
551
553
551
See Fig.RM-1
Key No.55
ASMD10
(MZ)
ASMD9
(CZ)
See Fig.RM-1
Key No.54
ASMD1(H)
554
552
