Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0306-001 29 401 630 1 14 7994 PLA TE 4 809C--010-401 402 41 1 141 4107 W ASHER V 5X10X1 8 809C--010-402 403 41 1 141 6705 W ASHER SPR 5 8 809C--010-403 404…
MODEL TCM-X110
0306-001
28
See Fig.C-1
Key No.11
See Fig.C-4
Key No.336
See Fig.C-1
Key No.9
See Fig.C-4
Key No.335
411
412
410
409
401
405
406
407
408
404
403
402
401
405
406
407
408
416
415
414
413
412
411
410
409
404
403
402
416
415
414
413

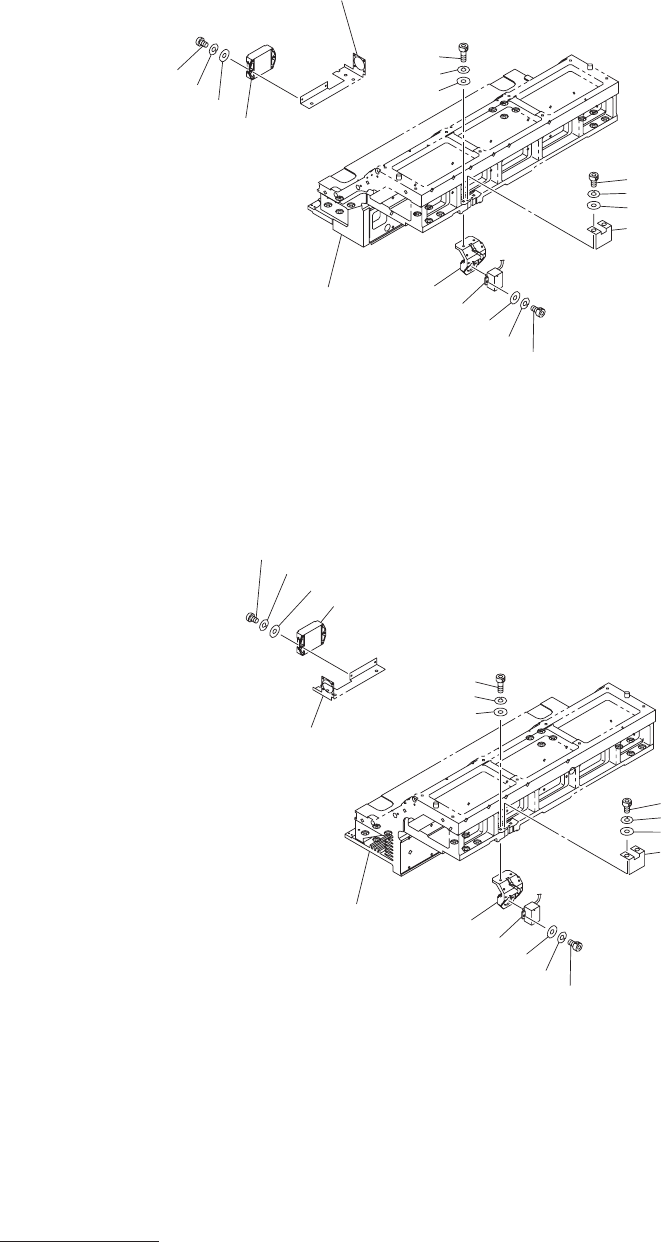

フィーダキャリッジ部
FEEDER CARRIAGE SECTION
Fig. C-5
スケールヘッド
Scale
Head
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
29
401 630 114 7994 PLATE 4 809C--010-401
402 411 141 4107 WASHER V 5X10X1 8 809C--010-402
403 411 141 6705 WASHER SPR 5 8 809C--010-403
404 630 000 7787 BOLT,HEX-SCT 8 809C--010-404
405 630 093 3956 ENCODER 4 809C--010-405
406 630 099 6166 WASHER 8 809C--010-406
407 411 008 1706 WASHER SPR 4 8 809C--010-407
408 630 000 7619 BOLT,HEX-SCT 8 809C--010-408
409 630 119 8378 ENCODER 4 809C--010-409
410 411 119 2104 WASHER V 4X9X0.8 8 809C--010-410
411 411 008 1706 WASHER SPR 4 8 809C--010-411
412 411 043 5004 SCR PAN 4X8 8 809C--010-412
413 630 116 2614 BRACKET 4 809C--010-413
414 411 141 4008 WASHER V 4X9X0.8 8 809C--010-414
415 411 141 2905 WASHER SPR 4 8 809C--010-415
416 630 000 7619 BOLT,HEX-SCT 8 809C--010-416
C-5
MODEL TCM-X110
0306-001
30
530
529
528
527
505
504
503
509
508
507
513
512
511
517
516
515
502
514
510
506
See Fig.C-1
Key No.11
See Fig.C-1
Key No.9
505
504
503
517
516
515
513
512
511
509
508
507
502
514
510
506
530
529
528
527
フィーダキャリッジ部
FEEDER CARRIAGE SECTION
Fig. C-6
フィーダキャリッジ
Feeder Carriage
