P-186-003e - 第51页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0306-001 49 501 630 102 8156 BRACKET 1 809E--010-501 502 630 000 7879 BOL T ,HEX-SCT 4 809E--010-502 503 41 1 141 3001 W ASHER SPR 6 4 809E--010-503 504 41…
MODEL TCM-X110
0306-001
48
526
501
517
508
507
506
508
509
509
509
508
509
515
510
510
508
515
516
516
509
508
508
519
505
513
512
511
513
512
511
508
507
518
503
502
504
See Fig.L-1
Key No.12
517
508
507
506
508
509
509
509
508
509
515
510
510
508
515
509
508
508
519
514
505
513
512
511
513
512
511
508
507
518
503
502
504
See Fig.L-1
Key No.12
514
中間ベース部
MIDDLE BASE SECTION
Fig. E-6
フィーダ装着ミス検出部
Feeder Miss-Setting Detector
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
49
501 630 102 8156 BRACKET 1 809E--010-501
502 630 000 7879 BOLT,HEX-SCT 4 809E--010-502
503 411 141 3001 WASHER SPR 6 4 809E--010-503
504 411 141 4305 WASHER V 6X12.5X1.6 4 809E--010-504
505 630 103 2504 PLATE 2 809E--010-505
506 630 000 7558 BOLT,HEX-SCT 4 809E--010-506
507 411 141 2806 WASHER SPR 3 8 809E--010-507
508 411 141 3902 WASHER V 3X7X0.5 32 809E--010-508
509 411 141 0109 NUT HEX 3 40 809E--010-509
510 630 103 0289 PLATE 4 809E--010-510
511 630 000 7749 BOLT,HEX-SCT 8 809E--010-511
512 411 141 6705 WASHER SPR 5 8 809E--010-512
513 411 141 4107 WASHER V 5X10X1 8 809E--010-513
514 630 116 1372 PLATE 2 809E--010-514
515 630 000 7510 BOLT,HEX-SCT 12 809E--010-515
516 630 103 2498 BRACKET 2 809E--010-516
517 630 092 9324 ASSY,SENSOR,PROXIMITY 2 BPX30,BPX31 809E--010-517
518 630 000 7527 BOLT,HEX-SCT 4 809E--010-518
519 411 000 9304 RING E 2 2 809E--010-519
526 630 103 4041 BRACKET 1 809E--010-526
E-6
MODEL TCM-X110
0306-001
50
See Fig.EC-1
Key No.1
612
620
609
610
608
609
610
610
607
609
625
611
605
中間ベース部
MIDDLE BASE SECTION

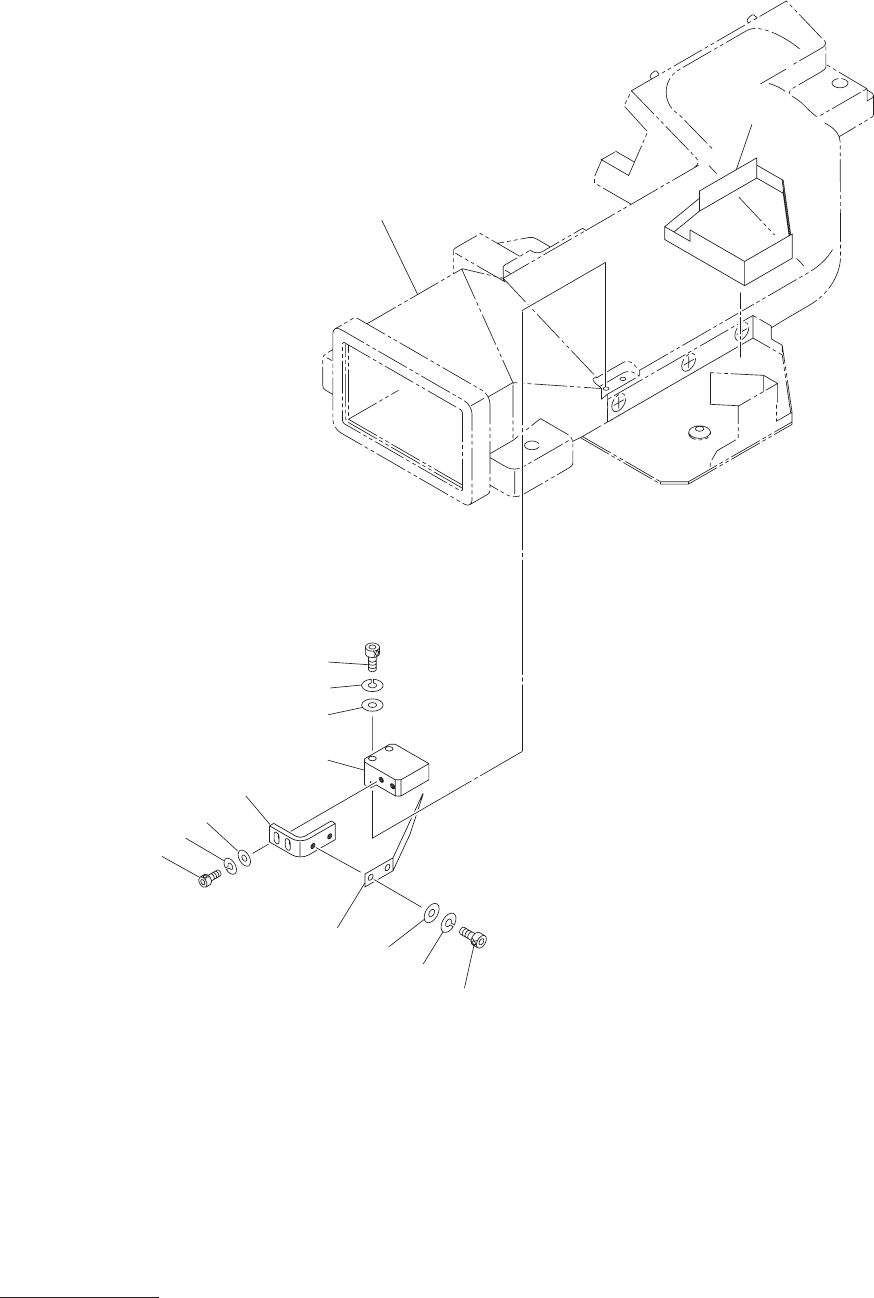

Fig. E-7
部品排出部
Component Discharger
