MODEL TCM-X1 10 0306-001 56 217 216 219 See Fig.L-1 Key No.12 232 216 223 232 216 219 227 237 226 225 238 226 204 203 202 217 216 215 253 254 228 224 222 218 214 201 認識ユニット部 RECOGNITION UNIT SECTION Fig. EB-3 基板認識カメラ P .…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0507-002
55
101 630 086 4236 BASE(SCOPE XY) 1 809EB-010-101
102 630 117 0534 BASE(SCOPE XY) 1 809EB-010-102
103 630 086 2591 COLLAR(0.5) 4 T0.5 809EB-010-103
104 630 000 8036 BOLT,HEX-SCT 4 809EB-010-104
105 411 141 3100 WASHER SPR 8 4 809EB-010-105
106 630 001 0244 WASHER 4 809EB-010-106
107 630 000 7916 BOLT,HEX-SCT 6 809EB-010-107
108 411 141 3001 WASHER SPR 6 12 809EB-010-108
109 630 001 0237 WASHER 6 809EB-010-109
110 630 087 2156 COLLAR(0.1) 16 T0.1 809EB-010-110
111 630 098 2695 COLLAR(0.05) 8 T0.05 809EB-010-111
112 411 141 4305 WASHER V 6X12.5X1.6 6 809EB-010-112
113 630 000 7756 BOLT,HEX-SCT 2 809EB-010-113
114 411 141 6705 WASHER SPR 5 2 809EB-010-114
115 411 141 4107 WASHER V 5X10X1 2 809EB-010-115
117 630 117 0664 BRACKET 1 809EB-010-117
118 630 092 0512 BRACKET 1 809EB-010-118
119 630 125 1684 UNIT 1 MPM28(CX),MPM29(CY),BPH1-8,
#TKR26-KR26-1487580
809EB-010-119
120 630 000 7893 BOLT,HEX-SCT 4 809EB-010-120
121 630 000 7886 BOLT,HEX-SCT 2 809EB-010-121
EB-2
MODEL TCM-X110
0306-001
56
217
216
219
See Fig.L-1
Key No.12
232
216
223
232
216
219
227
237
226
225
238
226
204
203
202
217
216
215
253
254
228
224
222
218
214
201

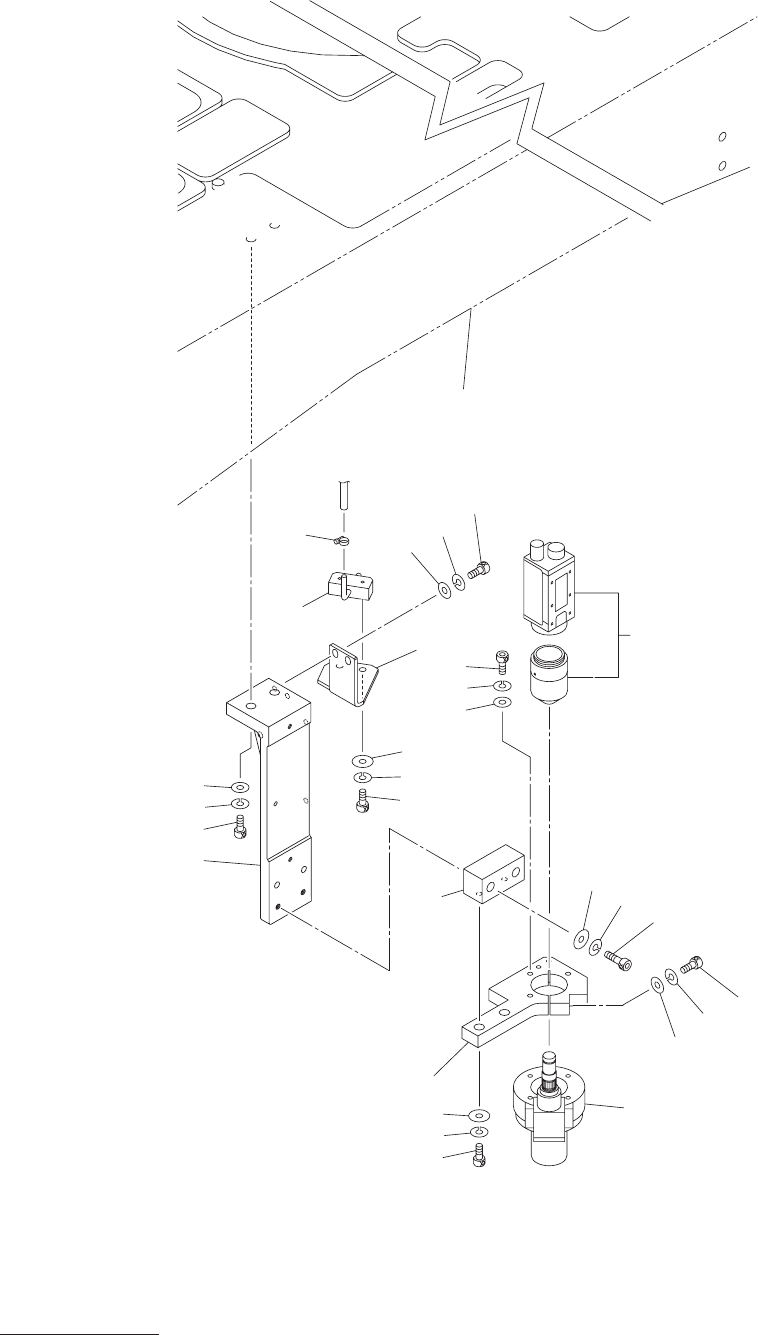

認識ユニット部
RECOGNITION UNIT SECTION
Fig. EB-3
基板認識カメラ
P.E.C. Camera
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
57
201 630 117 0329 SUPPORT 1 809EB-010-201
202 630 000 7909 BOLT,HEX-SCT 4 809EB-010-202
203 411 141 3001 WASHER SPR 6 4 809EB-010-203
204 411 141 4305 WASHER V 6X12.5X1.6 4 809EB-010-204
214 630 089 2918 BLOCK 1 809EB-010-214
215 630 000 7817 BOLT,HEX-SCT 2 809EB-010-215
216 411 141 6705 WASHER SPR 5 7 809EB-010-216
217 630 001 0220 WASHER 4 809EB-010-217
218 630 086 1372 SUPPORT 1 809EB-010-218
219 630 000 7794 BOLT,HEX-SCT 3 809EB-010-219
222 630 090 1252 BRACKET 1 809EB-010-222
223 630 000 7756 BOLT,HEX-SCT 2 809EB-010-223
224 630 090 1269 BLOCK(AIR BLOW) 1 809EB-010-224
225 630 000 7534 BOLT,HEX-SCT 2 809EB-010-225
226 411 141 2806 WASHER SPR 3 5 809EB-010-226
227 411 141 3902 WASHER V 3X7X0.5 3 809EB-010-227
228 630 029 6389 PIPE FITTINGS 1 809EB-010-228
232 411 141 4107 WASHER V 5X10X1 3 809EB-010-232
237 630 000 7565 BOLT,HEX-SCT 3 809EB-010-237
238 630 001 0206 WASHER 2 809EB-010-238
253 630 085 5616 ASSY,SCOPE UNIT 1 #SHT029-69U 809EB-010-253
254 630 085 3124 LIGHTING UNIT 1 #MLA-L31F-1 809EB-010-254
EB-3
