P-186-003e - 第81页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0306-001 79 F-7 601 630 096 7715 ST A Y 2 809F--010-601 602 630 096 7692 PLA TE(FEED) 1 809F--010-602 604 41 1 141 4107 W ASHER V 5X10X1 8 809F--010-604 60…
MODEL TCM-X110
0306-001
78
トランスファ部
TRANSFER SECTION

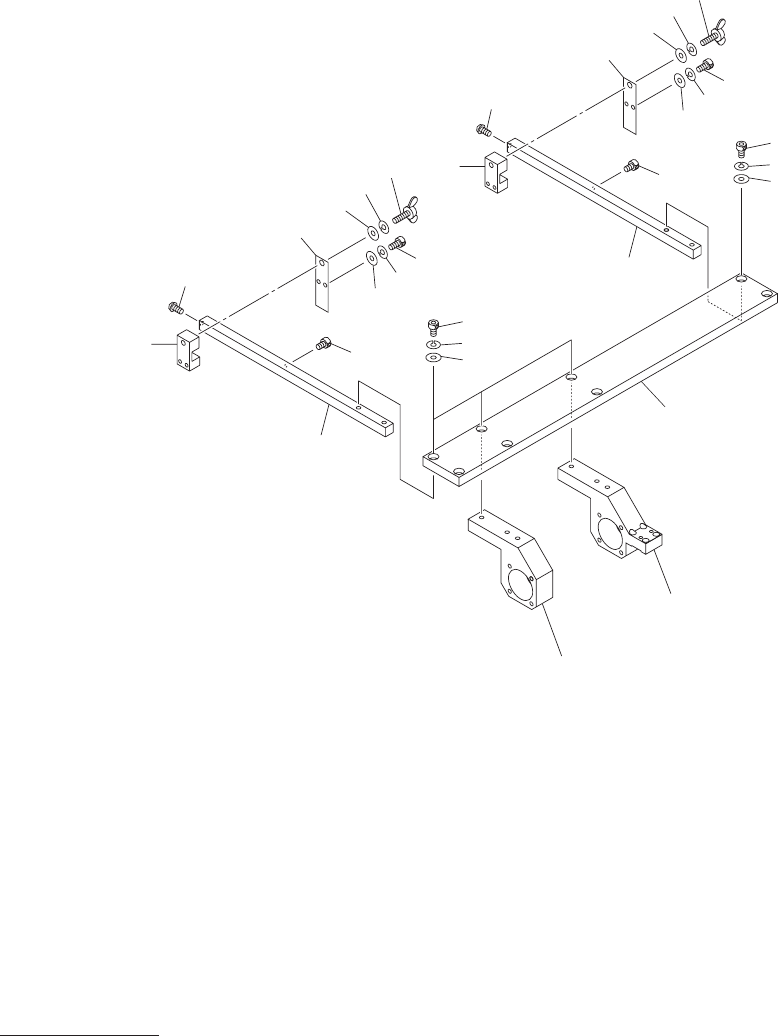

Fig. F-7
基板移載爪
P.C.B. Transfer Claw
608
602
607
608
609
613
614
615
610
601
611
616
612
607
See Fig.F-2
Key No.10
2
See Fig.F-2
Key No.12
1
609
613
614
615
610
601
611
616
612
606
605
604
606
605
604
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
79
F-7
601 630 096 7715 STAY 2 809F--010-601
602 630 096 7692 PLATE(FEED) 1 809F--010-602
604 411 141 4107 WASHER V 5X10X1 8 809F--010-604
605 411 141 6705 WASHER SPR 5 8 809F--010-605
606 630 000 7763 BOLT,HEX-SCT 8 809F--010-606
607 411 140 8007 SCR TRS 5X6 2 809F--010-607
608 630 005 6525 BLOCK 2 809F--010-608
609 630 048 8869 PLATE(PUSH) 2 809F--010-609
610 411 141 4008 WASHER V 4X9X0.8 4 809F--010-610
611 411 141 2905 WASHER SPR 4 4 809F--010-611
612 630 000 7633 BOLT,HEX-SCT 4 809F--010-612
613 411 141 4305 WASHER V 6X12.5X1.6 2 809F--010-613
614 411 141 3001 WASHER SPR 6 2 809F--010-614
615 411 140 6003 BOLT WING 6X20 2 809F--010-615
616 630 000 7503 BOLT,HEX-SCT 2 809F--010-616
MODEL TCM-X110
0306-001
80
L
コンベア部
L CONVEYOR SECTION

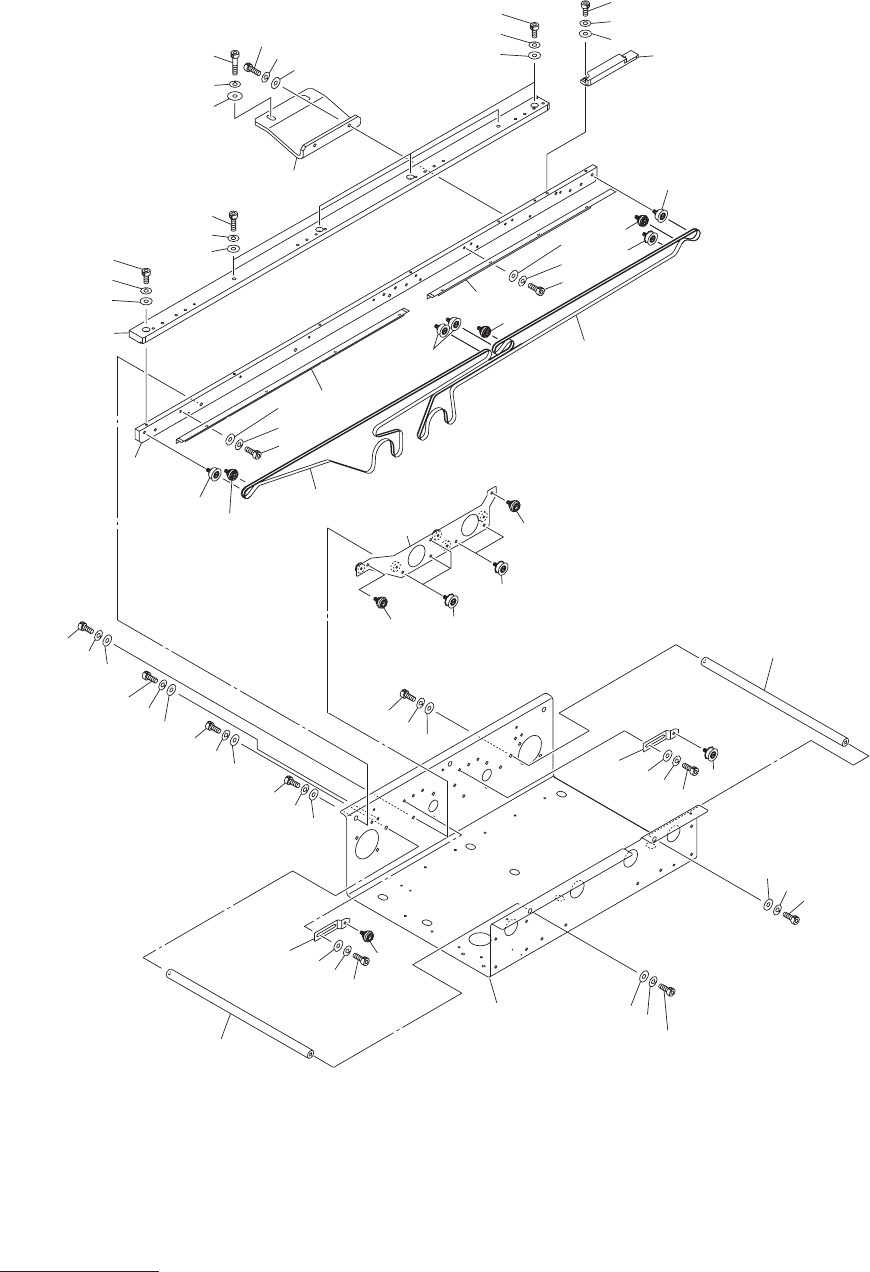

Fig. G-1
固定側コンベアシュート
Fixed Side Conveyor Chute
26
26
20
25
6
1
37
21
31
30
22
9
8
22
9
8
37
8
9
22
9
22
22
9
8
5
5
4
4
3
3
8
31
33
30
29
31
32
30
31
33
30
39
41
40
17
26
26
17
26
17
35
27
28
2
35
35
23
5
4
3
26
23
35
31
33
30
18
43
44
42
38
46
47
21
46
47
21
