P-186-003e - 第97页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0507-002 95 H-1 1 630 120 1283 BASE(CONVEYOR R) 1 809H--010-001 2 630 120 3027 PLA TE,LOCA TE 1 809H--010-002 3 41 1 141 4107 W ASHER V 5X10X1 8 809H--010-…
MODEL TCM-X110
0306-001
94
R
コンベア部

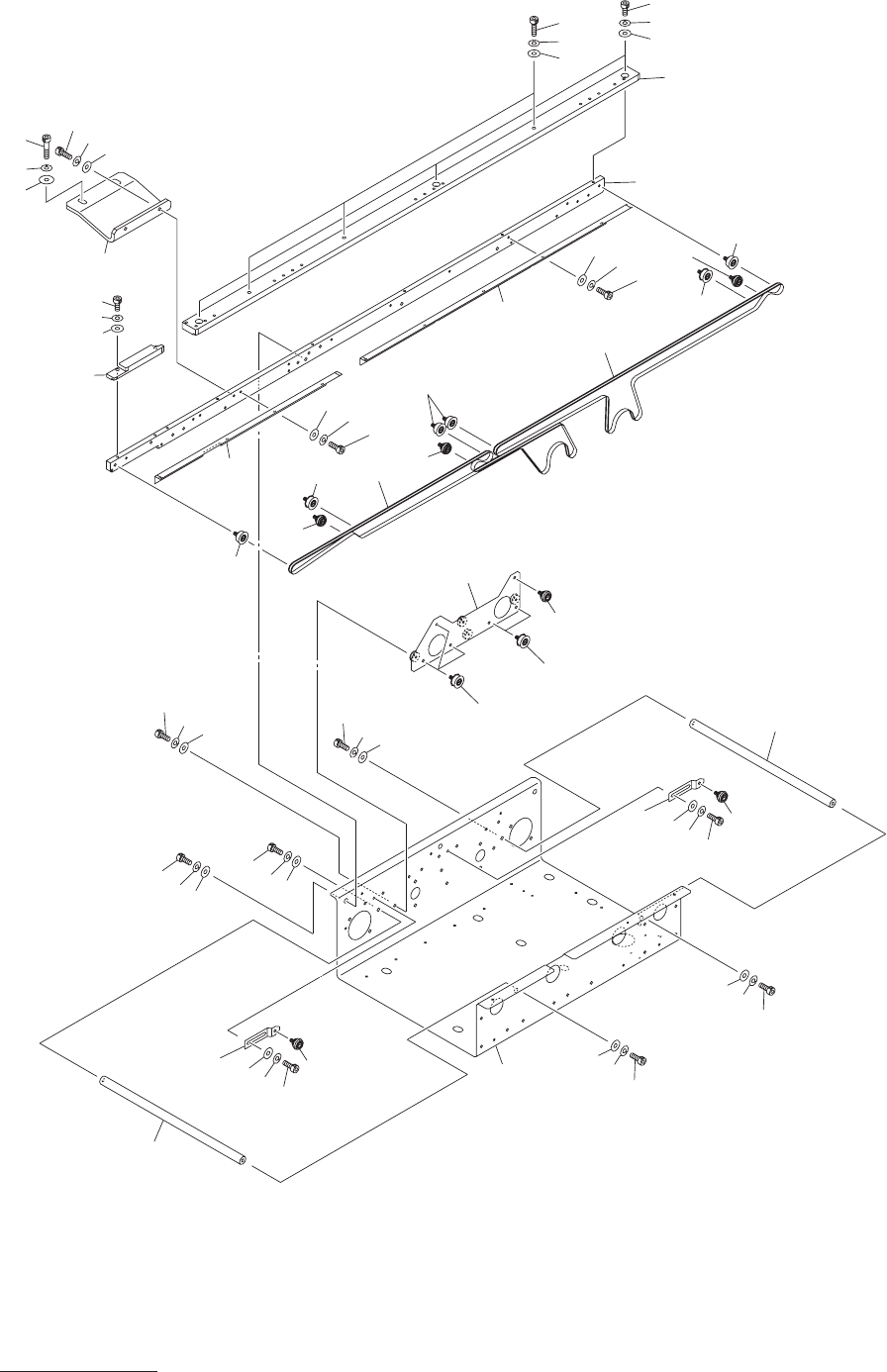

R CONVEYOR SECTION
Fig. H-1
固定側コンベアシュート
Fixed Side Conveyor Chute
39
41
40
43
44
42
38
5
4
3
26
23
5
4
3
26
23
26
27
25
20
29
6
27
8
9
22
8
9
22
31
32
30
2
31
33
30
33
31
30
18
37
3
5
4
8
22
9
37
22
9
8
22
9
8
26
17
35
17
35
17
26
26
1
35
35
21
46
47
21
46
47
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0507-002
95
H-1
1 630 120 1283 BASE(CONVEYOR R) 1 809H--010-001
2 630 120 3027 PLATE,LOCATE 1 809H--010-002
3 411 141 4107 WASHER V 5X10X1 8 809H--010-003
4 411 141 6705 WASHER SPR 5 8 809H--010-004
5 630 000 7763 BOLT,HEX-SCT 8 809H--010-005
6 630 120 2761 PLATE(OKU) 1 809H--010-006
8 411 141 4305 WASHER V 6X12.5X1.6 7 809H--010-008
9 411 141 3001 WASHER SPR 6 7 809H--010-009
17 630 092 6224 PULLEY,FLAT 4 809H--010-017
18 630 124 0831 GUIDE(MAE 2) 1 809H--010-018
20 630 120 2860 CHUTE(R OKU) 1 809H--010-020
21 630 120 2860 CHUTE(R OKU) 9 809H--010-021
22 630 000 7886 BOLT,HEX-SCT 7 809H--010-022
23 630 116 5141 PLATE 2 809H--010-023
25 630 120 2877 CHUTE(L OKU) 1 809H--010-025
26 630 092 6231 PULLEY,FLAT 6 809H--010-026
27 630 120 0408 BELT,FLAT 2 809H--010-027
29 630 124 0718 GUIDE(OKU 1) 1 809H--010-029
30 411 141 4008 WASHER V 4X9X0.8 8 809H--010-030
31 411 141 2905 WASHER SPR 4 8 809H--010-031
32 630 000 7664 BOLT,HEX-SCT 3 809H--010-032
33 630 000 7633 BOLT,HEX-SCT 5 809H--010-033
35 630 092 6217 PULLEY,FLAT 7 809H--010-035
37 630 120 1887 STAY 2 809H--010-037
38 630 121 0988 BRACKET 1 809H--010-038
39 411 141 4008 WASHER V 4X9X0.8 2 809H--010-039
40 411 141 2905 WASHER SPR 4 2 809H--010-040
41 630 000 7640 BOLT,HEX-SCT 2 809H--010-041
42 630 001 0220 WASHER 2 809H--010-042
43 411 141 6705 WASHER SPR 5 2 809H--010-043
44 630 000 7787 BOLT,HEX-SCT 2 809H--010-044
46 411 141 5906 WASHER F 4X8X0.8 9 809H--010-046
47 411 141 2905 WASHER SPR 4 9 809H--010-047
MODEL TCM-X110
0306-001
96
R
コンベア部
R CONVEYOR SECTION
Fig. H-2
可動側コンベアシュート
Movable Side Conveyor Chute
132
107
106
105
124
132
107
106
105
124
132
121
102
126
132
127
127
126
132
135
135
126
132
114
112
111
116
113
115
11
5
11
5
135
135
122
104
112
105
106
107
103
119
11
8
11
7
119
11
8
11
7
113
147
147
147
147
116
117
11
8
125
108
109
11
0
130
133
118
11
7
134
101
140
137
139
138
140
139
138
140
139
138
145
146
141
142
145
146
143
144
143
144
See Fig.H-1
Key No.1
A
A
123
149
148
123
149
148
