Software Versionsbeschreibung, Stationssoftware 407.05 Ausgabe 07/2008 Neue Funktionen: - "Alle Magazine quittieren": Der Bediener quittiert, dass er alle Magazi ne des Pipettenwechslers entsprechend der Soll-V…
Software Versionsbeschreibung, Stationssoftware 407.05 Ausgabe 07/2008

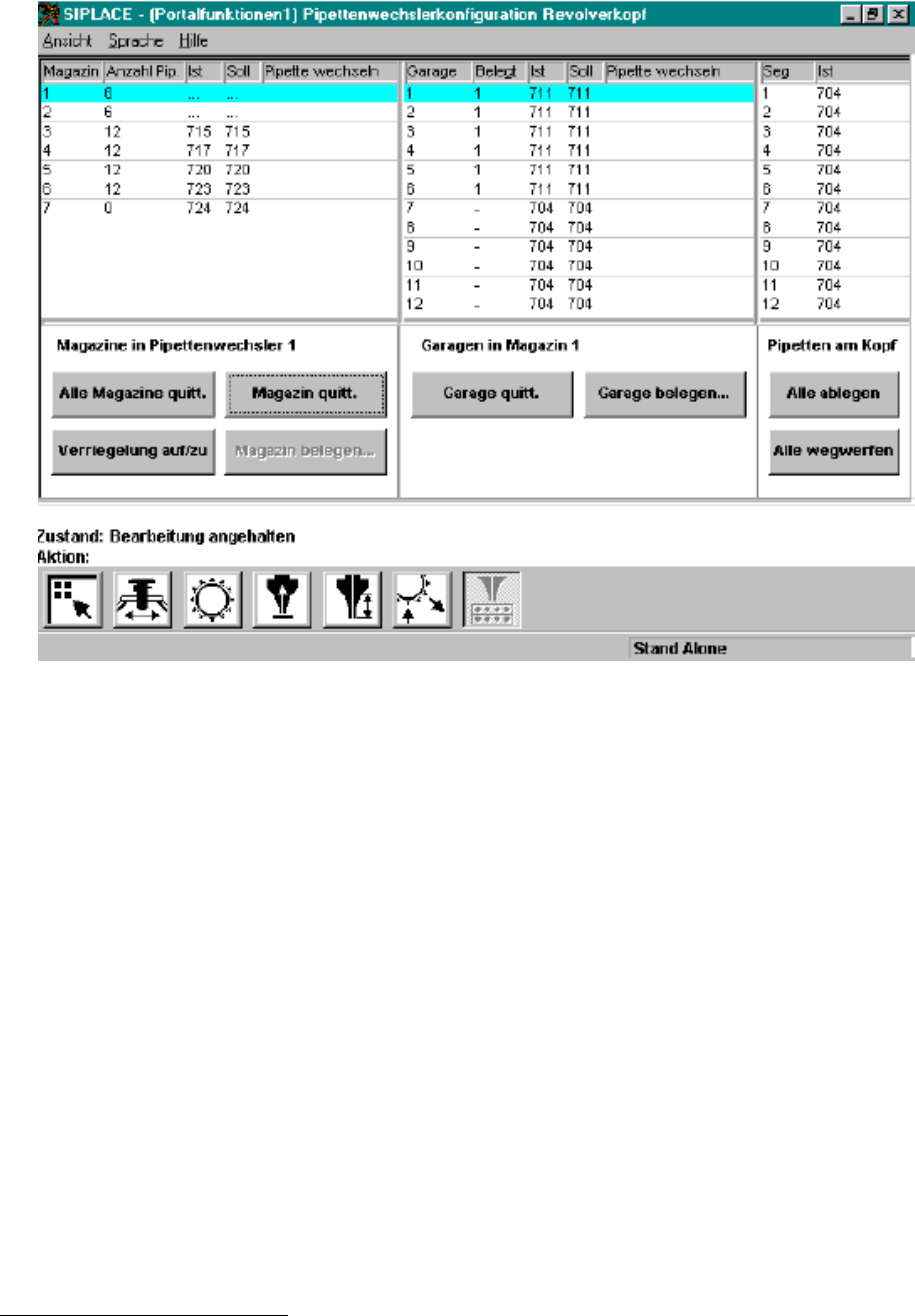

Die Ansicht gliedert sich in drei logische Teile:
1. Liste der Magazine im Pipettenwechsler & zugehörige Funktionen:
In der Liste werden zu allen Magazinen des Pipettenwechslers folgende Informationen angezeigt:
- Magazinnummer
- Anzahl der Pipetten im Magazin
- Pipettennummer der aktuellen Ist-Belegung
1
- Pipettennummer der vorgegebenen Soll-Belegung
- Markierung, falls die Soll-Belegung von der Ist-Belegung abweicht und ein Umkonfigurieren des
Magazins notwendig ist.
1
Wenn es mehrere Pipettentypen im Magazin gibt, wird statt der Pipettennummer "..." angezeigt. Wenn für
ein Magazin kein Pipettentyp vorgegeben ist, wird 0 angezeigt
.
18 von 104
Software Versionsbeschreibung, Stationssoftware 407.05 Ausgabe 07/2008
Neue Funktionen:
- "Alle Magazine quittieren":
Der Bediener quittiert, dass er alle Magazine des Pipettenwechslers entsprechend der
Soll-Vorgabe umkonfiguriert hat.
- "Magazine belegen..." (bisher "Magazin auffüllen"):
Der Bediener kann über einen Dialog die Anzahl der Pipetten angeben, die in einem nicht
vollständig aufgefüllten Magazin enthalten sind. Voraussetzung ist, dass die Garagen des Magazins
von Position 1 beginnend lückenlos belegt werden.
Hinweis:
Diese Schaltfläche ist nur aktiv, wenn ein Magazin keine Mischbelegung hat und wenn es nicht
umkonfiguriert werden muss.
2. Garagenbelegung & zugehörige Funktionen
In der Liste werden zu allen Garagen des ausgewählten Magazins folgende Informationen angezeigt:
- Garagennummer
- Garagenbelegung (-: frei / 1: belegt)
- Pipettennummer der aktuellen Ist-Belegung
2
- Pipettennummer der vorgegebenen Soll-Belegung
- Markierung, falls die Soll-Belegung von der Ist-Belegung abweicht und ein Umkonfigurieren der
Garage notwendig ist
Neue Funktionen:
- "Garage quittieren" (bisher nur bei C&P6-Magazinen):
Der Bediener quittiert, dass er die Garage entsprechend der Soll-Vorgabe umkonfiguriert hat.
- "Garage belegen..." (neu):
Der Bediener kann über einen Dialog die ausgewählte Garage voll oder leer setzen.
2
Wenn für eine Garage kein Pipettentyp vorgegeben ist, wird 0 angezeigt. Wenn eine Garage nicht belegt ist,
wird "-" angezeigt
19 von 104
Software Versionsbeschreibung, Stationssoftware 407.05 Ausgabe 07/2008
3. Kopfbelegung:
Beim Wechsel in die Ansicht "Pipettenwechslerkonfiguration Revolverkopf" werden nicht mehr automatisch
alle Pipetten des zugehörigen Kopfes abgelegt. Statt dessen wird die Pipettenkonfiguration am Kopf in einer
eigenen Liste angezeigt. Der Bediener hat die Möglichkeit, die Pipetten über folgende Funktionen manuell
abzulegen bzw. wegzuwerfen:
Neue Funktionen:
- "Alle ablegen":
Es werden alle Pipetten am Kopf in das zugehörige Magazin abgelegt. Ist dies nicht möglich, weil
die Pipettenwechslerkonfiguration geändert wurde, werden die Pipetten in den Abwurfbehälter
geworfen.
- "Alle wegwerfen":
Es werden alle Pipetten am Kopf in den Abwurfbehälter geworfen.
5.5.2 Überarbeitung Traceability "Trace+"
Gegenüber der Version Traceability 407.03 sind eine Reihe von Verbesserungen im Bereich der
Bedienfreundlichkeit erfolgt.
5.5.2.1 Voraussetzungen
SMV Software 6.6.34 oder höher
(Installationsanleitung und Dokumentation siehe
SMV CD-ROM V6.6.34\win\library\HTMLHelp)
