Liquidyn V100 控制器 19 www .nordsonefd.com/cn china@nor dsonefd.com +86 (21) 3866 9006 诺信 EFD 在全球范围内销售专业点胶系统并提供技术支持服务 主菜单结构流程图 请参见第20页“查看或更改参数”部分了解有关每个菜单的详细信息。 操作（续）
Liquidyn V100 控制器
18
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
控制器菜单导航
遵守通用步骤来查看或更改所有参数。请参见以下部分，了解关于控制器菜单和参数及针对参数的规程的信息：
· 第19页“主菜单结构流程图”。
· 第20页“查看或更改参数”。
1. 按下退出（ESC）键，访问主菜单。
2. 按下向上键和向下键，在菜单之间移动。按下回车键选择所需菜单。
3. 再一次按下回车键。
该值设置为闪烁。
4. 按下向上键或向下键，激活高速滚动。出现所需数值时，按下回车键来设置该值。
5. 按下退出键三（3）次，返至主菜单。
注意：
· 按下回车键之后，才会输入数值。只要光标闪烁，当前值扔保持有效状态。
· 断电时，设置处于保存状态。
操作（续）
Liquidyn V100 控制器
19
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

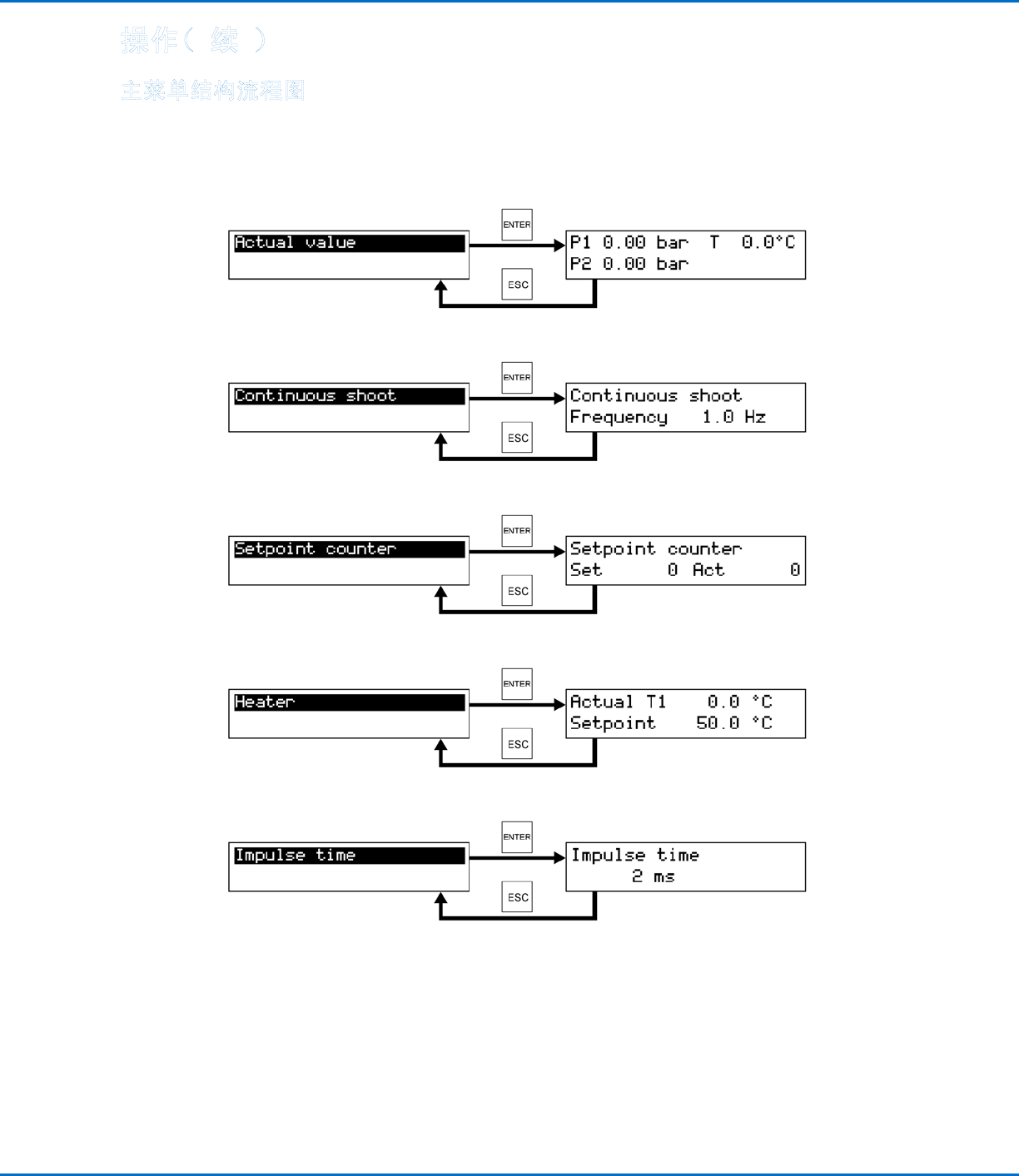

主菜单结构流程图
请参见第20页“查看或更改参数”部分了解有关每个菜单的详细信息。
操作（续）
Liquidyn V100 控制器
20
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
操作（续）
查看或更改参数
如下特定参数的规程供您参考。参数可能的数值范围在适用规程中提供。
连续出胶（频率）
使用连续出胶来设置点胶频率，或每秒内的胶点。
指令 / 注释 显示基准图像
右图显示为实际数值屏幕。
按下退出键。
ESC
按下向下键来滚动至
连续出胶。
按下回车键两次，选定该数值（在此示例中，0具有
黑色背景色）。
Enter
2X
· 可将该频率（每秒点胶）设置在0.1到150 Hz之
间。
按下向上键或向下键，滚动至期望数值。
OR
按下回车键可保存该值。
Enter
按下退出键三次，返至默认显示。
ESC
3X
右图显示为返至实际数值屏幕。
