Option BE-Barcode Scanner Nachrüstanleitung SIPLACE 80 / S-23 (HM) / HS-50
Ausgabe 06/00 1.9 Ablauf der Nachrüstung an SIPLACE HS-50
29
Å Hängen Sie den Handscanner in die Halterung in der Vertiefung ein.
Å Verkabeln Sie die Signalweiche auf BEIDEN Bedienerseiten, wie im Prinzipbild Abb. 1.9.5
(oben) dargestellt.
Å Binden Sie das Kabelpaket/-baum sehr ordentlich und fest mit Kabelbindern, wie in der folgen-
den Abb. 1.9.7 und Abb. 1.9.8 dargestellt.
Å Achten Sie insbesondere darauf, daß Sie die Kabel oberhalb des Stromversorgungseinschubs
so binden, daß eine Beschädigung der Kabel beim späteren Einschieben des Einschubes aus-
geschlossen wird.
VORSICHT
Verwenden Sie bei der folgenden Reinigungsarbeit mit Alkohol kein offenes Feuer!
Å Entfetten Sie die Montageflächen für die beiden selbstklebenden Befestigungssockel (Position
siehe Abb. 1.9.7 und Abb. 1.9.8) mit Isopropylalkohol. Entsorgen Sie das verwendete Tuch
entsprechend.
Å Bringen Sie den Befestigungssockel für den Kabelbinder (siehe Abschn. 1.4.1) auf beiden Be-
dienerseiten an. Befestigen Sie die jeweilige Steckverbindung mit dem Kabelbinder, wie in
Abb. 1.9.7 bzw. Abb. 1.9.8 dargestellt.
VORSICHT
Beim Einschieben des Einschubes dürfen keine Kabel einquetscht werden !
Å Entfernen Sie das Tuch und schieben Sie den Stromversorgungseinschub vorsichtig ein.
Å Befestigen Sie den Einschub an der Unterseite wieder mit der Innensechskantschraube M8
(Gr. 6), siehe Abb. 1.9.2.
Å Verschließen Sie die Maschinenständertüren.
Nachrüstanleitung SIPLACE 80 / S-23 (HM) / HS-50 Option BE-Barcode Scanner
1.9 Ablauf der Nachrüstung an SIPLACE HS-50 Ausgabe 06/00
30

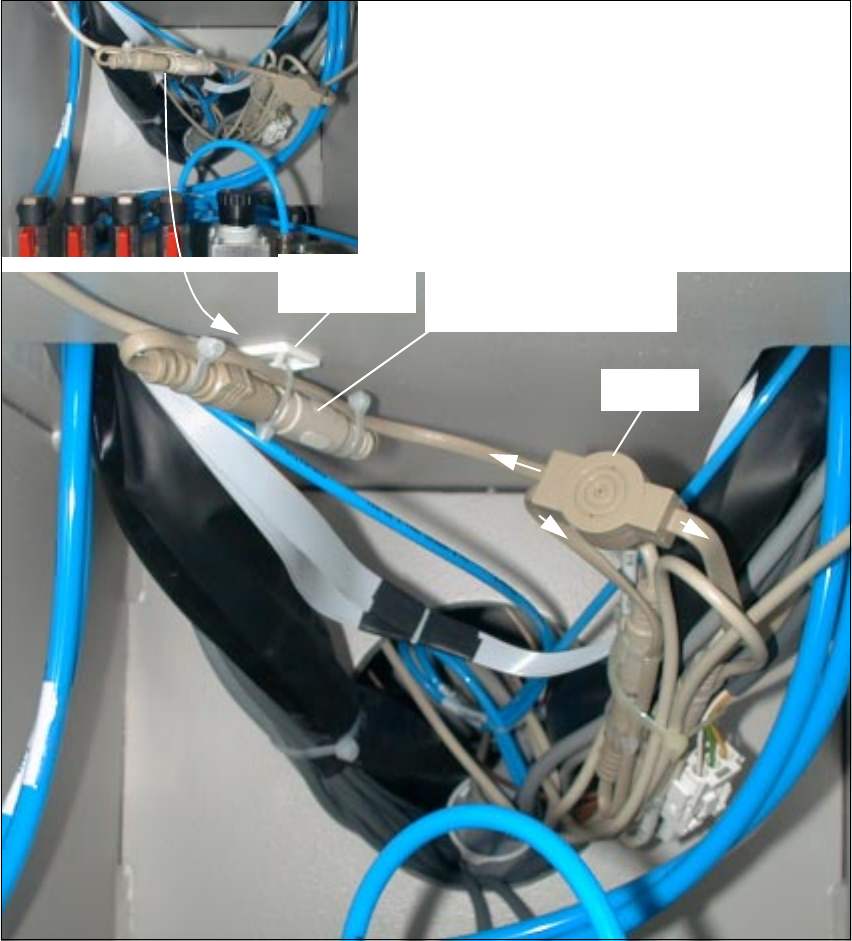

Abb. 1.9.7 NACHHER: Fertig befestigte Kabel und Steckverbindungen (Druckluftseite)
KB
Kurzes Kabel von der
Y-Weiche
PD
Steckverbindung:
Signalweiche -> Y-Weiche
Tastatur
Befestigungs-
sockel
Übersicht: Neue Verkabelung
auf der Druckluftseite
Option BE-Barcode Scanner Nachrüstanleitung SIPLACE 80 / S-23 (HM) / HS-50
Ausgabe 06/00 1.9 Ablauf der Nachrüstung an SIPLACE HS-50
31

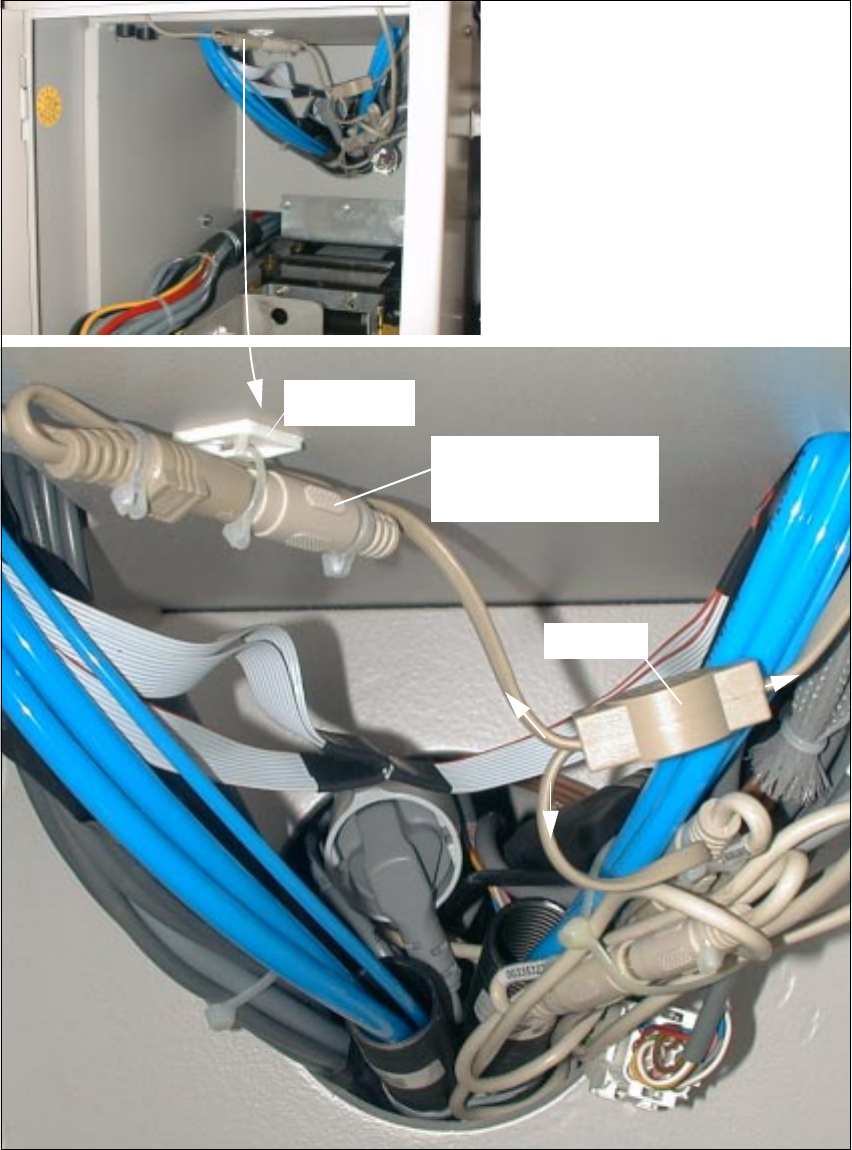

Abb. 1.9.8 NACHHER: Fertig befestigte Kabel und Steckverbindungen (Stromversorgungsseite)
Übersicht: Neue Verkabelung auf der
Stromversorgungsseite
Befestigungs-
sockel
Steckverbindung:
Signalweiche -> Y-Weiche
Y-Weiche
Kurzes Kabel von
KB
PD
Tastatur
