8 Új felhasználói szerepek 504.01 SI PLACE SR.504.xx szoftver útmutató 8.9 A f ő tengelyek és a csillag lassú járata zárt burkolatnál Kiadás 01/2003 88 8.9 A f ő tengelyek és a csillag lassú járata zárt burkolatnál Mivel…
SIPLACE SR.504.xx szoftver útmutató 8 Új felhasználói szerepek 504.01
Kiadás 01/2003 8.8 GEM 504
87
8.7.1 Leképezés
A szoftver 504-es verziójánál a következő illesztéseket végeztük el: 8
– Illesztések a SIPLACE HF modul rendszerű továbbítójához: a leképező lemez automatikus
bemozgatása.
– Rácshálós üveg leképező lemez: az új leképező lemezt úgy az egyes továbbításnál (90° fokkal
elforgatott behelyezés) mint a HF párhuzamos továbbításánál használni lehet. Az eddig már
létező leképező lemezeket továbbra is támogatja a rendszer.
– A megfelelő kamera kiválasztása: amennyiben úgy FC-, mint IC-kamera is van, a kalibráló
szolgálat dönti el önállóan, hogy a leképező művelethez melyik kamerát fogja használni. Ha
mindkét kamera van, az FC kamerát fogja használni.
– Naplózás: átfogó naplózó eljárás.
– Hivatkozás a beültető fészekre: ekkor az első leképezési pont relatív módon hivatkozik a
beültető fészekre. Tehát kizárt, hogy nem található meg az első leképezési helyzetet.
ÚTMUTATÁS
A leképezési funkciók részletes leírása a "SITEST 504 szoftver útmutatójában" olvasható. 8
8.8 GEM 504
A GEM 504 szoftver GEM 503-hoz képesti minden módosításának célja az új Twin Head
integrálása és átállítása µm-re. 8
8 Új felhasználói szerepek 504.01 SIPLACE SR.504.xx szoftver útmutató
8.9 A főtengelyek és a csillag lassú járata zárt burkolatnál Kiadás 01/2003
88
8.9 A főtengelyek és a csillag lassú járata zárt
burkolatnál
Mivel a SIPLACE HF-nél többé már nincs kulcsos kapcsoló, a szoftvernek van egy új opciója,
amely hasonló formában rendelkezésre bocsátja a kulcsos kapcsoló funkcióit. 8
Ezt a funkciót az Opciók -->Futásopciók... --> Biztonsági mód jelölő négyzet (csökkent
sebesség) útján lehet behívni. 8
Ha bekapcsolták a jelölő négyzetet, a portál- és csillagtengelyek lassan (a maximális sebesség
kb. 10 %-ával) járnak. A lassú járat be van kapcsolva. 8
Ha kikapcsolták a jelölő négyzetet, az összes tengely a lehető legnagyobb sebességgel jár. A
lassú járat ki van kapcsolva. 8
8

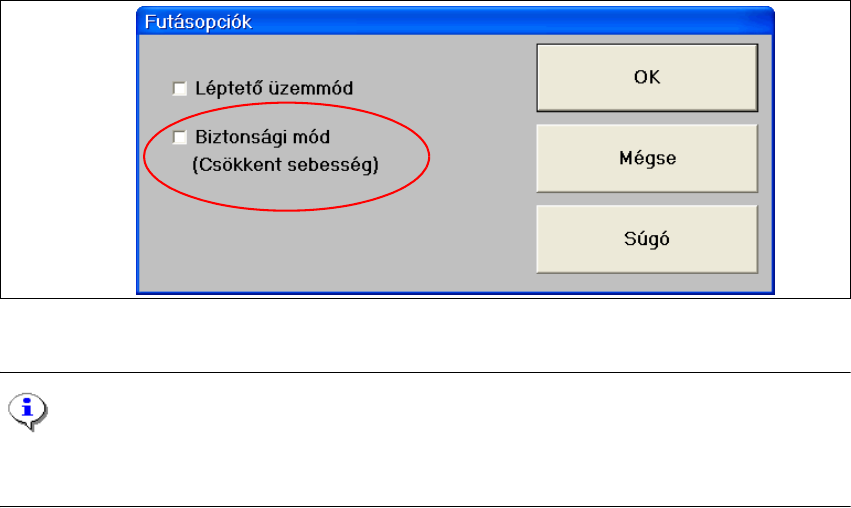

Árb. 8.9 - 1 Futásopciók
ÚTMUTATÁS
A "Biztonsági mód (csökkent sebesség)" opció csak a "Beállító mérnök" és "Szerviz szakember"
kezelési szinteken áll rendelkezésre. 8
SIPLACE SR.504.xx szoftver útmutató 8 Új felhasználói szerepek 504.01
Kiadás 01/2003 8.10 Vészkikapcsolás NYÁK ellenőrzés nélkül
89
8.9.1 Funkciók/megszorítások nyitott burkolatnál és a "Biztonsági mód" opció
esetén
– lehetséges mérések: vákuum és fúvólevegő a revolverfejen és Twin-Head fejen
– lehetséges művelet: pipetták, magazinok és garázsok nyugtázása RV fejnél és Twin-Head fejnél
– lehetséges művelet: a reteszelés működtetése (nyit/zár) az RV pipettacserélőnél
– zárolt művelet: a főtengelyeket illető minden művelet
– zárolt művelet: minden tengelyművelet a revolverfejnél, mint pl. csillag léptetése,
Dp forgatása stb.
– zárolt műveletek: minden tengelymuvelet a Twin-Head fejnél, mint szegmens/fej
referenciafutás és Dp forgatás
8.10 Vészkikapcsolás NYÁK ellenőrzés nélkül
Ha a beültetés alatt vészkikapcsolás történt (vészkapcsoló gomb, sűrített levegő kiesése, burkolat
nyitva), eddig mindig ellenőrizni kellett a NYÁK-ot a kimenő szalagon és utána lehetett folytatni a
műveletet. 8
A szoftver 504-es verziójától kezdődően ezt a viselkedést a gépopciókban kell lekapcsolni (a beál-
lító mérnök kezelői szintjétől kezdve). Vészkikapcsolásnál ez a megnyíló párbeszédben látható.8
8

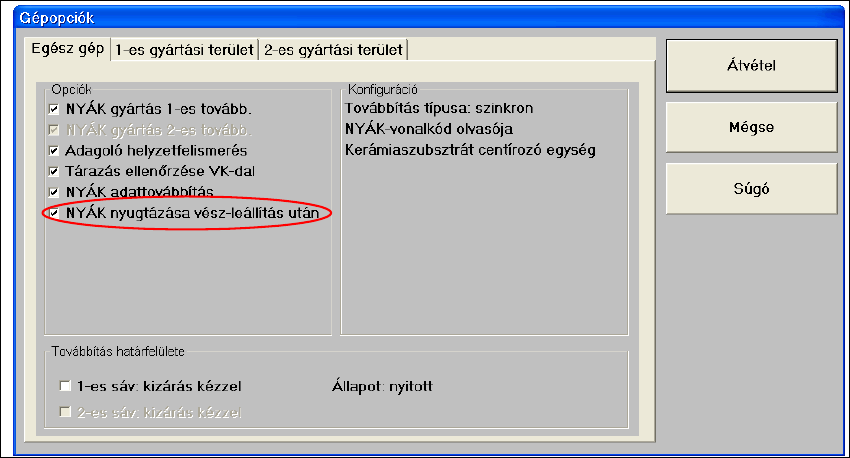

Árb. 8.10 - 1 Gépopciók
