NPM- GH 20 23 .0 710 - 1 19 - B-7 希望自动准备支撑销。 Customer 支撑销 ( 自动更换用 ) 1 片基板最多可以配置 40 个。 ( 基板尺寸 L = 350 mm 以下时 : 最多 20 个 ) ( 双轨传送带规格时 : 前侧轨道＋后侧轨道最多 80 个 ) Customer 支撑销 配置 用 吸嘴 请根据贴装头构成进行选择。 ( 各贴装头使用 1 个。 ) 尖端直径 : φ 1 .5 mm …
NPM-GH 2023.0710
- 118 -
B-7
希望自动准备支撑销。
On-site
机器整体
支撑销自动更换

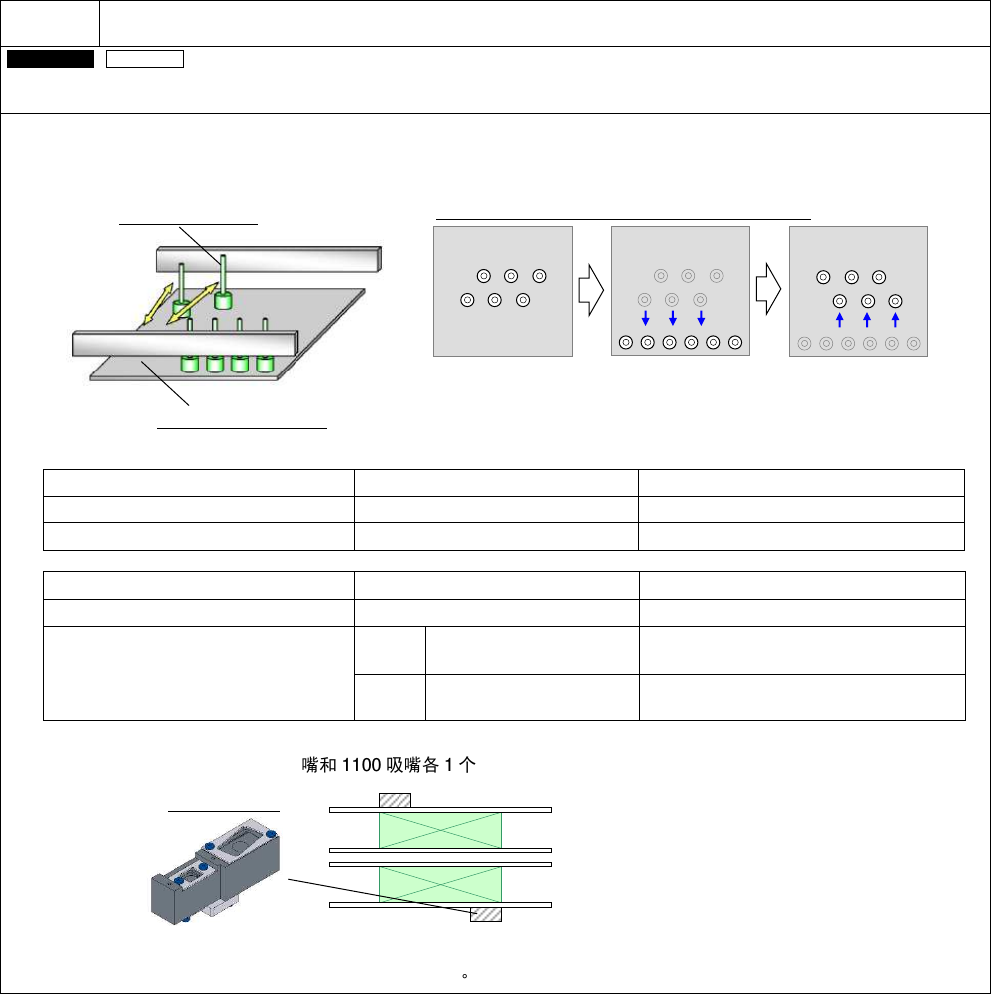

在贴装头自动配置支撑销的功能。
1 片基板最多可以自动配置 40 个支撑销。(不可使用标准规格的支撑销。)
支撑销配置数据在 NPM-DGS 编制而成。可以在 PC 画面确认销的配置位置。
附属品
内 容
备 注
基板支撑块(自动更换用)
1 套 (前/后各 1 个)
前侧
/
后侧
:
与
NPM-X
系列通用
支撑销用更换器
1 套 (前/后各 1 个)
NPM-GH 专用
选 项
内 容
备 注
支撑销(自动更换用)
与 NPM-W/ D3/ D2/ D/ TT, AM100 可通用
支撑销配置用吸嘴
300
吸嘴
FC16
贴装头用
FC08
贴装头用
----
1100
吸嘴
:
FC03
贴装头用
与
NPM-X, NPM
通用
支撑销配置用吸嘴，收纳于专用的吸嘴更换器。
支撑销用吸嘴更换器可以收纳 300 吸嘴和 1100 吸嘴各 1 个。
进行支撑销的自动更换时的有关限制条件，请参考下一页。
支撑销(自动更换用)
基板支撑块(自动更换用)
支撑销用更换器
机种 A
机种 B
标准位置
※
2
(基准轨道侧)
支撑销的再配置时间: 90 s/ 10 个
※
1
(机种 A → 机种 B)
※1 350 × 300 mm 基板时(不包括传送轨道的宽度变更时间。)
※2 根据条件不同，从机种 A 直接切换到机种 B 的支撑销配置。
NPM-GH 2023.0710
- 119 -
B-7
希望自动准备支撑销。
Customer
支撑销
(
自动更换用
)
1 片基板最多可以配置 40 个。(基板尺寸 L= 350 mm 以下时: 最多 20 个)
(双轨传送带规格时: 前侧轨道＋后侧轨道最多 80 个)
Customer
支撑销配置用吸嘴

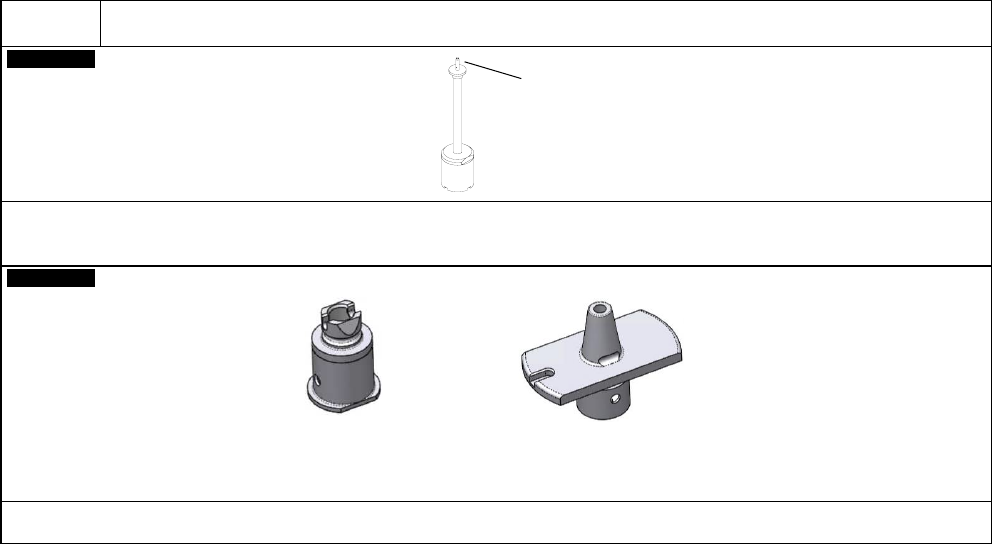

请根据贴装头构成进行选择。(各贴装头使用 1 个。)
尖端直径: φ1.5 mm
300 吸嘴
(FC016/FC08 贴装头用)
1100 吸嘴
(FC03 贴装头用)
NPM-GH 2023.0710
- 120 -
B-7
希望自动准备支撑销。

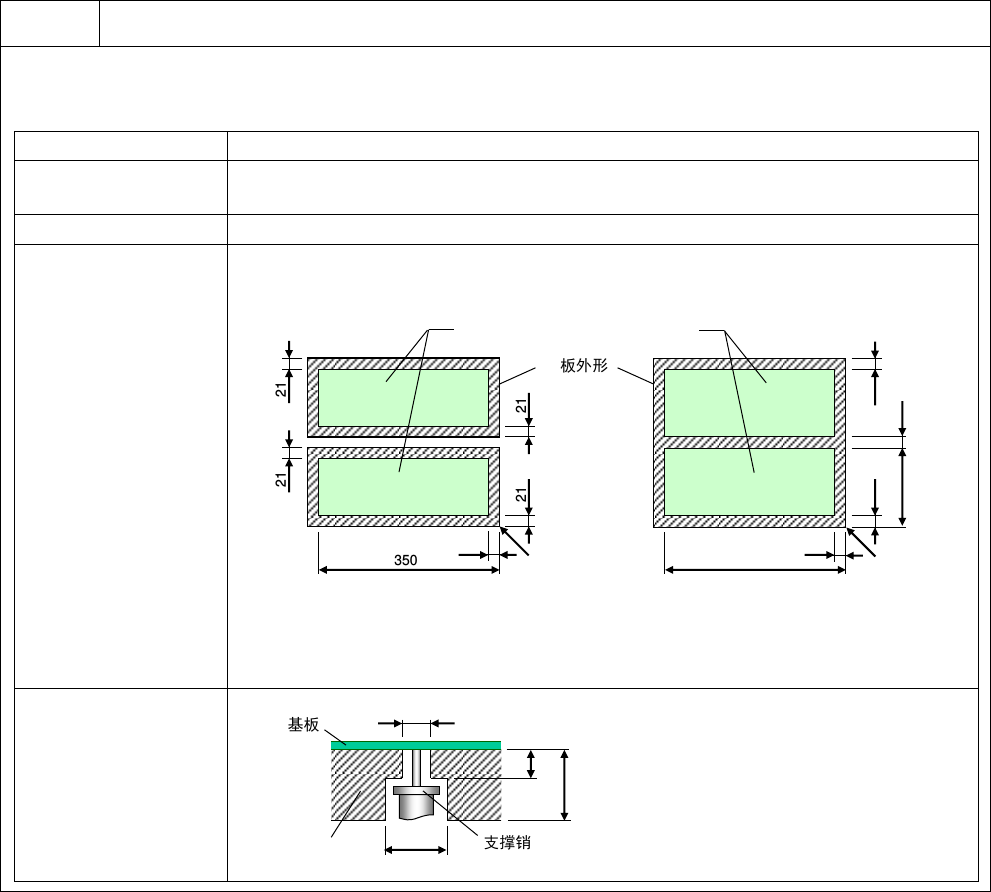

进行支撑销的自动更换时，有以下限制条件。
限制条件
项 目
内 容
可配置支撑销的
最小基板尺寸
L 50 × W 50 mm
销的配置间距
16 mm 以上(X, Y 方向)
销的配置区域
(左→右流向)
※
1
※1 右→左流向时，上述尺寸为左右对称。
※2 可配置销(中心)的范围，包括图中外形线部分。
销的配置条件
请按照左边尺寸配置销的位置。
另外，请避开基板的空隙进行配置。
(单位: mm)
基板
支撑销
φ8
6
28
φ15
反面的元件等
单轨模式时
双轨模式时
基板外形
350
21
296
19
21
21
21
21
21
6
后侧轨道
基准轨道侧
6
350
前侧轨道
基准
基准
可配置销(中心)的范围
※2
