NPM- GH 20 23 .0 710 - 120 - B-7 希望自动准备支撑销。 进行支撑销的自动更换 时，有以下限 制条件。 限制条件 项 目 内 容 可配置支撑销的 最小基板尺寸 L 50 × W 50 mm 销的配置间距 16 mm 以上 (X, Y 方向 ) 销的配置区域 ( 左 → 右流向 ) ※ 1 ※ 1 右 → 左流向时，上 述尺寸为左右对称。 ※ 2 可配置销 ( 中心 ) 的范围，包括 图中外形线部分 。 销的…
NPM-GH 2023.0710
- 119 -
B-7
希望自动准备支撑销。
Customer
支撑销
(
自动更换用
)
1 片基板最多可以配置 40 个。(基板尺寸 L= 350 mm 以下时: 最多 20 个)
(双轨传送带规格时: 前侧轨道＋后侧轨道最多 80 个)
Customer
支撑销配置用吸嘴
请根据贴装头构成进行选择。(各贴装头使用 1 个。)
尖端直径: φ1.5 mm
300 吸嘴
(FC016/FC08 贴装头用)
1100 吸嘴
(FC03 贴装头用)
NPM-GH 2023.0710
- 120 -
B-7
希望自动准备支撑销。
进行支撑销的自动更换时，有以下限制条件。
限制条件
项 目
内 容
可配置支撑销的
最小基板尺寸
L 50 × W 50 mm
销的配置间距
16 mm 以上(X, Y 方向)
销的配置区域
(左→右流向)
※
1
※1 右→左流向时，上述尺寸为左右对称。
※2 可配置销(中心)的范围，包括图中外形线部分。
销的配置条件
请按照左边尺寸配置销的位置。
另外，请避开基板的空隙进行配置。
(单位: mm)
基板
支撑销
φ8
6
28
φ15
反面的元件等
单轨模式时
双轨模式时
基板外形
350
21
296
19
21
21
21
21
21
6
后侧轨道
基准轨道侧
6
350
前侧轨道
基准
基准
可配置销(中心)的范围
※2
NPM-GH 2023.0710
- 121 -
B-8
希望进行供料器的事先准备和整体交换。
Customer

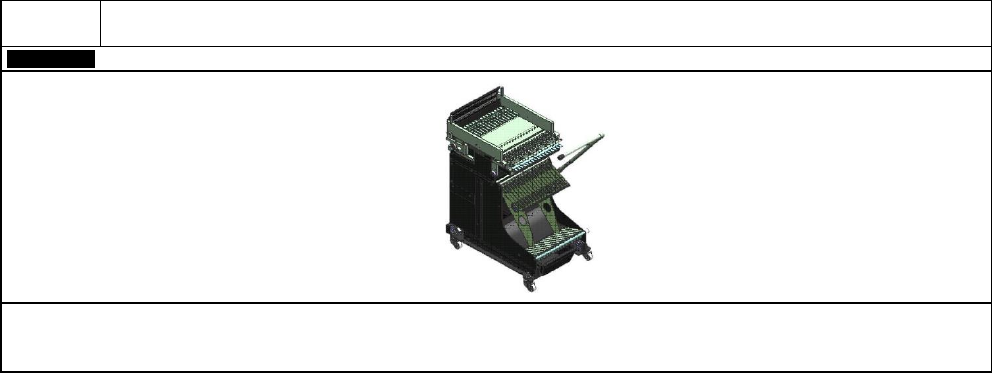

交换台车（
ITF17
站）
交换台车设置范围的地面倾斜，需要台车的左右方向在
6 mm
以内，前后方向在
11 mm
以内。地面倾斜度超过此范围时，
不可搬移交换台车。
