NPM-GH 2023.0710
- 137 -
C-29
希望测量贴装时的压入负荷，并将结果显示在设备的监视器或
LNB
上。
Factory
负荷检查器
1.
概要
负荷检查器具有测量贴装头的「压入负荷」并将结果显示在设备监视器或
LNB
上的功能。
2.
荷重の定義
冲击负荷
：贴装操作过程中，吸嘴接触负荷检查器时，瞬间产生的负荷。
压入负荷
：贴装操作过程中，将吸嘴压入负荷检查器
0.3 mm
时产生的负荷。
3.
主要功能
项
目
规
格
压入负荷的测量
在维护或生产时，用负荷检查器测量贴装头吸嘴的压入负荷并显示在设备画面或
LNB
上的功能。
※压入负荷测量操作
(
压入量：
0.30 mm)
FC16
贴装头
/ FC08
贴装头：
1
段下降操作
FC16
贴装头
(
低负荷吸嘴
)
：
2
段下降
(
第
2
段速度标准速度
)
FC16
贴装头
(
恒定负荷控制
1.0 N/0.5N) : 2
段下降
(
第
2
段速度
×0.6)
压入负荷的
测量结果判断功能
负荷警告范围
测量结果在任意设定的『负荷警告范围』以上时，
会显示『警告』的功能。
负荷
NG
范围
测量结果在任意设定的『负荷
NG
范围』以上时，
会显示『
NG
』的功能。
在
BAD
吸嘴中自动设置检测『
NG
』的轴。
※
设置一个大于负荷警告范围的值。
负荷检查器
(20 N)
上下限设定范围：
0 N
～
30 N
压入负荷
NG
时
生产停止功能
生产过程中通过压入负荷测量检测到『
NG
』时，停止生产的功能。
压入负荷的
测量结果的积累
可以在
LNB
中记录和确认维护和生产期间测量的压入负荷
30
天。
实际负荷校准功能
可以使用砝码校准实际负荷。
※需要另行准备校准成套部件（校准
(
盘
)
、砝码
(5.0N)
）。
实际负荷测量功能
可以使用砝码，来测量负荷检查器的实际负荷。
※需要另行准备校准成套部件（校准(盘)、砝码(
5.0N
)、
砝码成套部件(
1.0N
) 及砝码成套部件(
0.5N
) ）。
对象贴装头
FC16
贴装头、
FC08
贴装头
※
FC03
贴装头为对象外。
负荷检查器
(20 N)
[N]显示： 显示到小数点后 2 位
单元配置
能够搭载在每张工作台
(
前面、后面
)
上。
※仅在前部或后部搭载负荷检查器时，在生产操作期间进行测量
・在独立实装模式时，无法使用相对轴侧的负荷检查器进行测量。
・在交替贴装模式时，能够使用相对轴侧的负荷检查器进行测量。
压入负荷测量次数
测量压入负荷时，设置每个吸嘴轴的测量次数。
1
～
10
次
/
吸嘴
※
初始值
3
次
生产过程中
用于负荷测量的张数
设置基板张数之间的间隔，来测量生产过程中的压入负荷。
0
～
9,999
张
※
初始值
0
张
压入负荷测量精度
负荷检查器
(20 N)
FC16
贴装头
FC08
贴装头
±0.20 N
以内
1.0 [N]
恒定负荷控制
±0.10 N
以内
0.5 [N]
恒定负荷控制
低负荷吸嘴
±0.07 N
以内
压入负荷测量时间
FC16
贴装头
：
40 s
以内
(16
个
x 3
回
)
FC08
贴装头
：
30 s
以内
(8
个
x 3
回
)
NPM-GH 2023.0710
- 138 -
C-30
希望以
FC16
贴装头进行低负荷贴装。
On-site
低负荷吸嘴
1.
概要
通过在吸嘴尖端设置低负荷弹簧和轻量可动部，来减低基板接触时的负荷。
2.
对象贴装头
FC16
贴装头
3.
对象吸嘴
低负荷吸嘴
对应元件
（代表例子）
对应的标准吸嘴
769CS / CSN
0201C
766CS / CSN
03015R
276CS / CSN
281CS / CSN
0402R/C
256CS / CSN
291CS / CSN
0603R/C
225CS / CSN
275CS / CSN
0603R/C, 1005R/C
226CS / CSN
286CS / CSN
1005R/C, 1608R/C
230CS / CSN
4.
基板接触时的负荷
使用低负荷吸嘴，以实现基板接触时的负荷
1.0 N
以下。
如果想达到
0.5 N
以下时，请设定贴装
2
段下降，第
2
段速度
×1
（标准）。
5.
注意事项
低负荷吸嘴，仅对应
NPM-X
系列、
NPM-GH
。
使用这个吸嘴的设备，需要实施低负荷吸嘴用的精度验证。
※
无法与「
FC16
贴装头恒定负载控制」共用。
NPM-GH 2023.0710
- 139 -
C-31

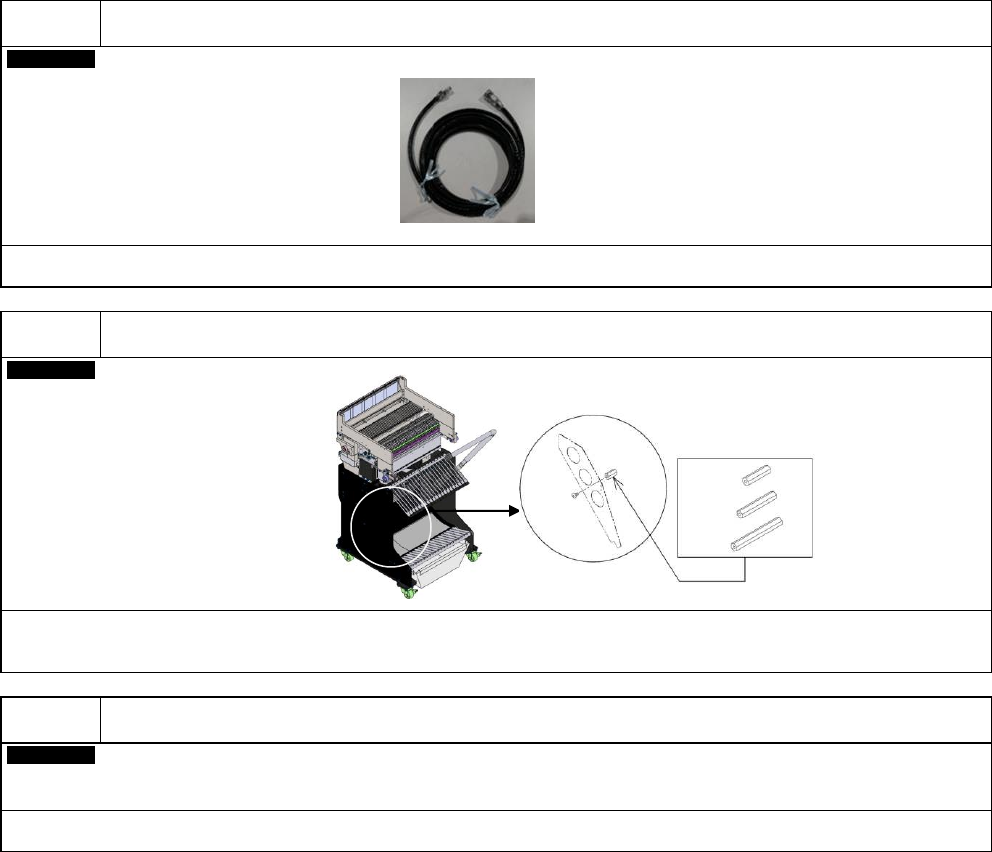

希望进行工厂侧管道与设备之间的 1 级气压连接。
Customer
1
级气压软管单元
・ 用于工厂侧管道与设备之间的 1 级气压连接。
C-32
希望对应大卷盘。
Customer
交换台车用分离器
(ITF17
站用
)
垫片组
・ 供应大卷盘的编带元件时使用。
C-33
希望提高识别照相机的功能。
Customer
多功能照相机
MC-S
类型
3 (
许可证
)
・ 在多功能照相机 MC-S 类型 2 上附加了 3D 测量功能。
