NPM-GH 2023.0710
- 140 -

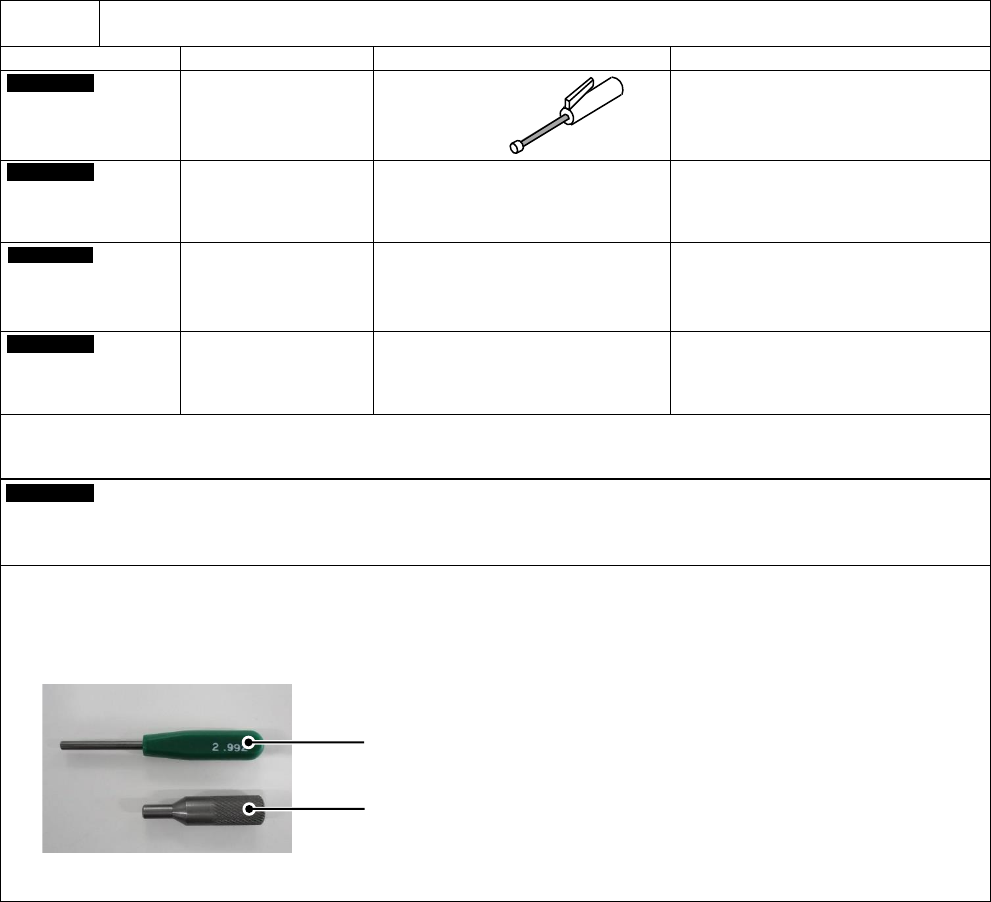

D-1
通过定期维修保养，保持设备状态。
标配选项名称
用
途
内
容
备
注
Customer
对机器指定部加
注润滑脂
润滑脂枪
喷嘴
与 NPM-X, NPM 系列,
AM100, CM602, CM402, CM401,
CM400, DT401, DT400, CM232,
CM212, CM101 为通用品
注油组件
Customer
定期维护作业
贴装头用润滑脂
(
包括注油器
)
吸嘴清扫治具
(
孔径标尺
)
清扫用刷子
与 NPM-X, NPM 系列, AM100 为通用
品
维护治具
Customer
定期维护作业
图表标记用鼓风刷
与
NPM-X, NPM
系列
,
CM602, CM402, CM401, CM400,
DT401, DT400, CM212, CM101
为通用品
维护治具
(FC16
贴装头用
)
Customer
定期维护作业
注油器
FC03 贴装头专用
FC03
维护工作包
・ 用于机器维护作业时等，定期加注润滑脂以及清扫作业。
・ 购买第 1 台时需要。
Customer
吸嘴座、转动轴清扫治具
: FC16/ FC08
贴装头用
※
1
・ 每条生产线需要 1 套。请根据贴装头构成进行选择。
※1 FC 贴装头专用。过去的 NPM 系列、NPM-X 系列等上不可使用。
与之相反，不可使用 NPM 系列、NPM-X 系列用的。
吸嘴座内径清扫用
Z 轴转动轴外周清扫用
NPM-GH 2023.0710
- 141 -

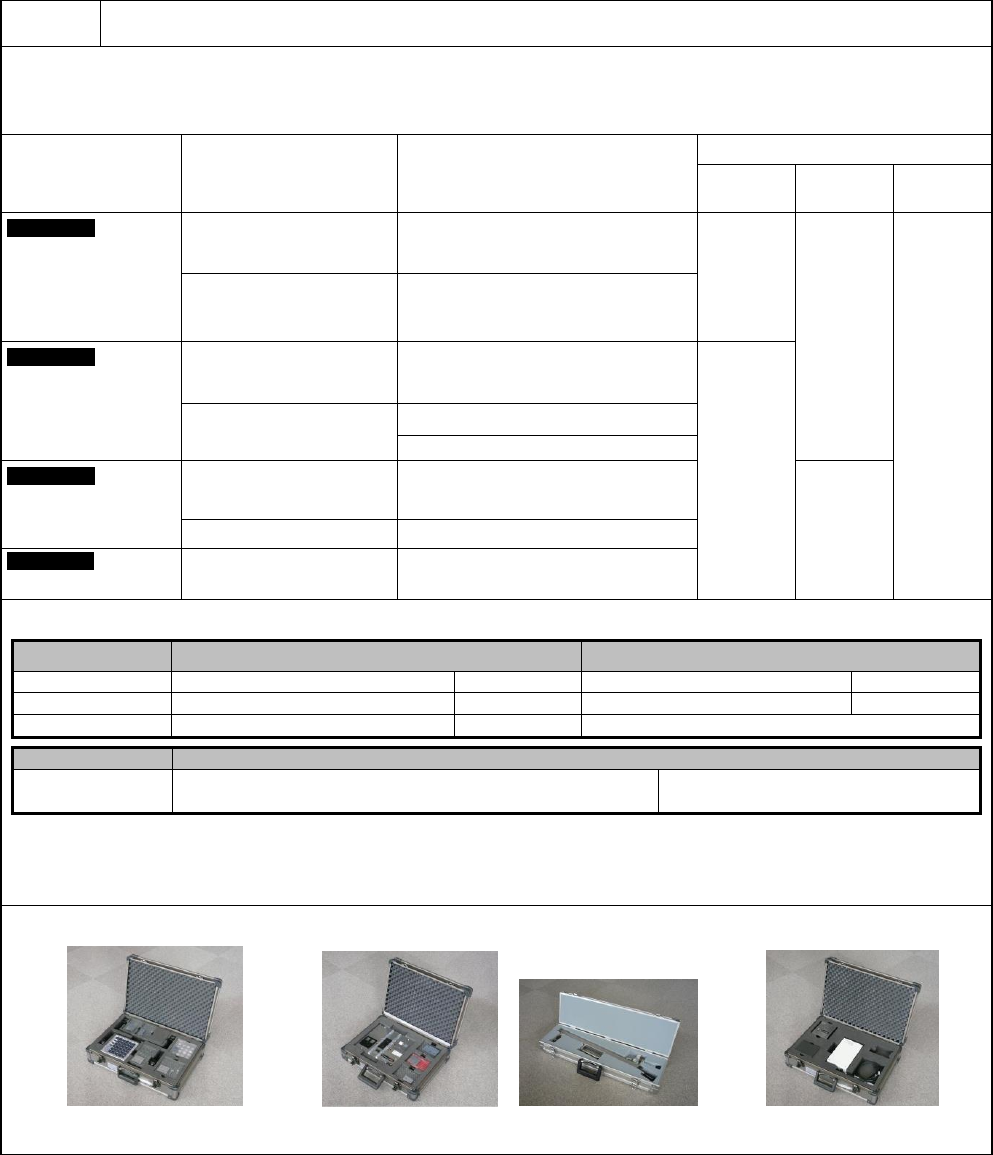

D-2
根据需要进行校准作业。
是贴装头用的各种调整用成套治具。
①治具可以和 NPM- DX/ W2/D3/ D2/ D, NPM-TT2/ TT 通用。
②、③治具为 NPM-G 系列专用。
标配选项名称
用
途
内
容
推荐治具
推
荐
校正
(
贴装头
交换后
)
所有的校
正
Customer
方形芯片元件实装的实装位
置示教和精度验证用
实装位置校正
(
玻璃基板、治具芯片元件
)
①
① + ②
①
+
②
+
③
+
④
①精度验证用
成套治具
QFP
实装的实装位置校正
和精度验证用
治具元件、治具元件供给台、治具元件
供给托板、各贴装头用吸嘴
(153AS, 184, 1001, 1003:
各
2
个
)
Customer
贴装头交换时的校准用
治具站･治具元件
－
②标准校正成套
治具
吸着位置校准用
吸着位置高度校正治具
(ITF
用
)
Customer
多功能照相机关系
校准用
多功能照相机治具
－
③主体调整用成套
治具
搭载负荷校准用
搭载负荷测定治具
Customer
面补正校准用
面补正治具需要
NPM-D3
用、
NPM-W2
用各
1
个。
④面补正治具
进行调整作业时，另外需要以下吸嘴。(所需的最小数量)
治具芯片(1005)调整用(必须)
0402R 调整用(推荐)
※
2
FC16 贴装头
230CS (或者 230CSN) 吸嘴
16 个/贴装头
256CS (或者 256CSN) 吸嘴
16 个/贴装头
FC08 贴装头
230C (
或者
230CN)
吸嘴
8 个/贴装头
256C (
或者
256CN)
吸嘴
8 个/贴装头
FC03 贴装头
1001 (或者 1001N) 吸嘴
※
1
3 个/贴装头
－
0201C 校正用
※3
FC16 贴装头
766CS (或者 766CSN) 吸嘴
（标配选项：低负荷吸嘴 769CS (或者 769CSN) ）
16 个/贴装头
※1 ①精度验证用成套治具中附属 1001 吸嘴(2 个)。
※2 0402 芯片贴装，需要 0402 用编带供料器或者薄型编带供料器。
※3 0201 元件贴装时，需要「4 mm 薄型供料器(4W1P)」。
各成套治具附属以下携带用盒子。
精度验证用成套治具盒
标准校正成套治具盒
主体调整用成套治具盒
NPM-GH 2023.0710
- 142 -
D-3
希望卸下和交换贴装头。
标配选项名称
用
途
内
容
Customer
贴装头的交换和脱卸
转矩扳钳
长钻头
单元交换工具
是 NPM-G 系列专用。
