NPM-GH 2023.0710
- 149 -
D-5
希望将供料器维护作业自动化。
Customer
使用供料器维护单元时，请客户准备以下硬件，软件设备。
1.
客户准备设备
项 目
规
格
数量
电脑
IBM PC/AT
兼容机
（包括显示器、键盘、鼠标）
1
套
连接线
RS232C
连接线（配线为交叉线）
・连接器
：
Dsub-9
针
・连接器螺丝
：
#4-40
英寸螺丝
・连接器针顺序排位（参照下图）
针
No.
信号名称
1
未使用
2
RXD
3
TXD
4
未使用
5
GND
6
未使用
7
RTS
8
CTS
9
未使用
1
根
转换线
USB-RS232C
转换线
※电脑上没有
RS232C
端口时需要。
1
根
电源线
输入型
1
根
2.
电脑（硬件
/OS
）要求规格
项 目
规
格
主机
IBM PC/AT 兼容机(强烈推荐台式机)
CPU
Intel® Core™2 2.4GHz
以上
显卡
SXGA
以上
1280 × 1024
以上
内存
2GB
以上
HDD
80 GB
以上
光驱
DVD-ROM
键盘
日文版：
106
日文键盘
英文版：
101
英文键盘
鼠标
OS
标准支持产品
显示器
SXGA
对应
网卡
1000BASE-T × 1
个以上
(PCI Express
网卡推荐
)
Jumbo packet
巨型包(
Jumbo frame
巨型帧) 对应
※
PanaCIM
连接时、
1000BASE-T × 2
个以上
RS232C
端口
1
个以上
※
RS232C
卡是推荐，但如果没有，
请客户准备
USB-232C
转换线。
OS
Microsoft
®
Windows
®
10 Pro (64 bit
版
)
NPM-GH 2023.0710
- 150 -
10.
涂饰颜色
■ 本公司标准颜色
白色 W-3
蓝色 B-3
※ 不可指定涂饰颜色。
11.

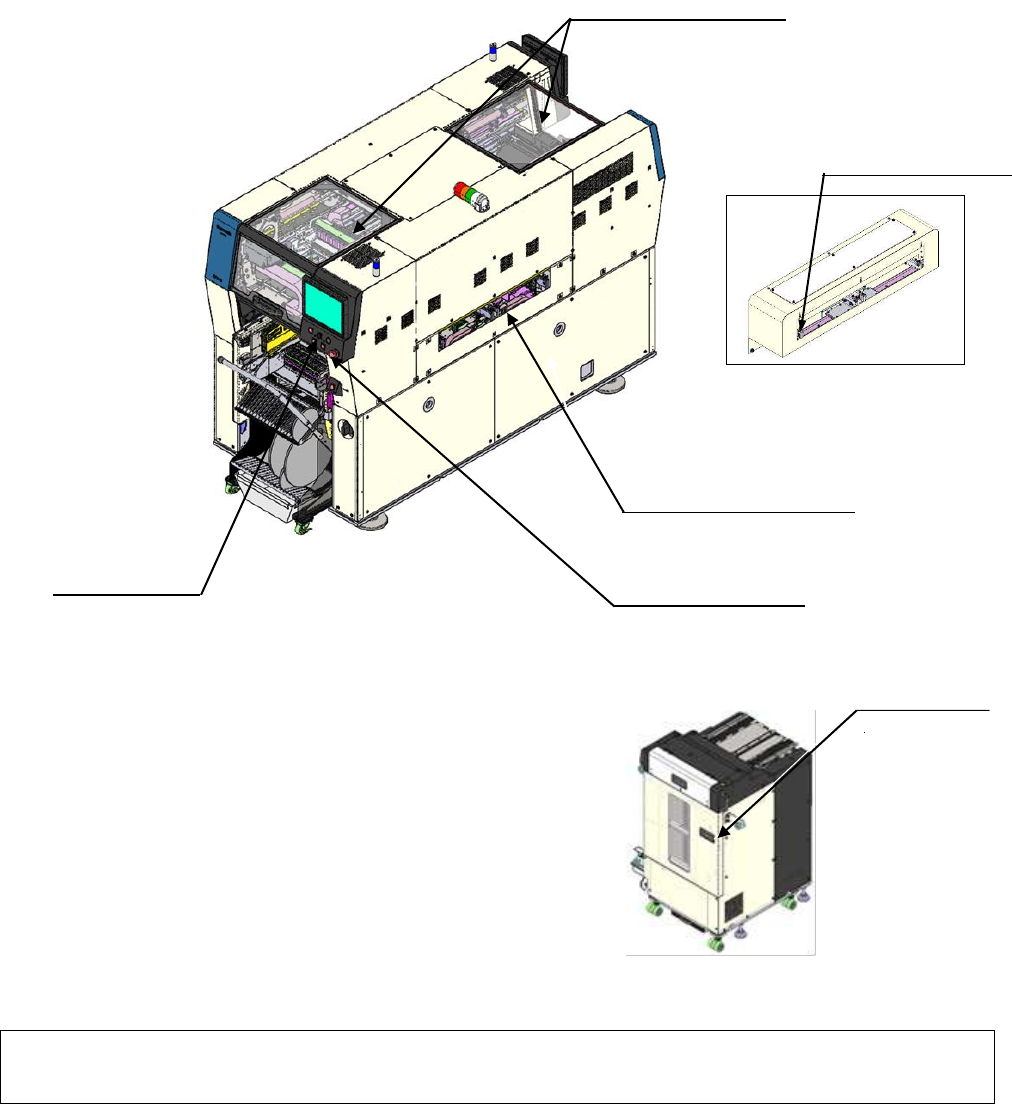

安全装置
为了安全使用本机器，在 NPM-GH 上安装了下图所示的安全装置。
若在机器运转时按下紧急停止开关，或者在打开罩时，会强制性停止运转。
 Remarks 
• 为了安全使用机器，在使用时，无论时在运转时还是停止时，都请仔细确认另册使用说明书及设备的警告指
示之后，再进行正确的作业。
外罩安全开关
(
前后
:
合计
2
处
)
前後 計 箇所
搬送口安全传感器
(邻接装置用)
(
上流侧・下流侧
:
各
1
处
)
紧急停止开关
(
前后
:
合计
2
处
)
伺服开关
(
前后
:
合计
2
处
)
搬送开口安全传感器
延长传送带
安全罩开关
(1
处
)
单式托盘供料器
NPM-GH 2023.0710
- 151 -
12.

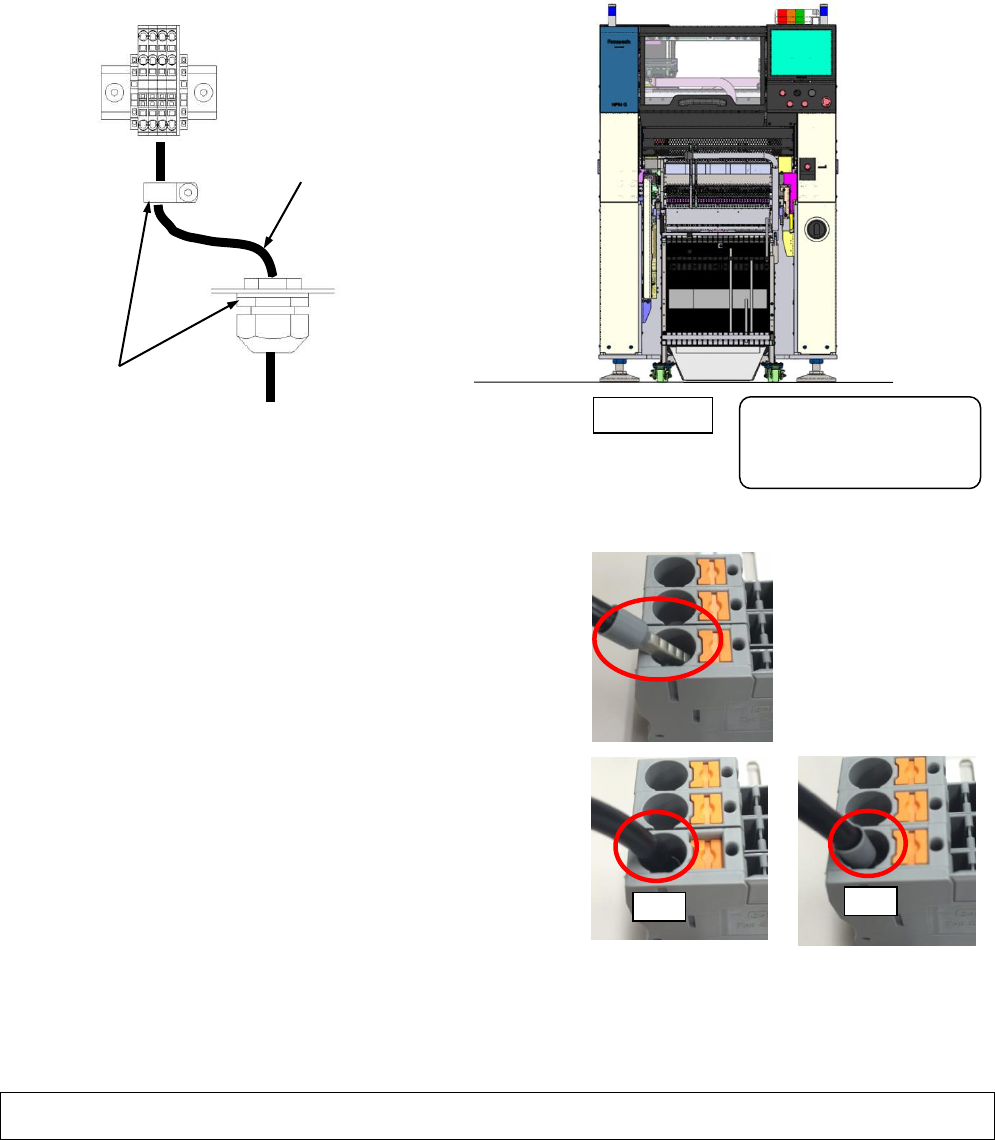

电源・空气投入部
12.1
源投入部
■ 电源使用 4 芯电缆，是 3.5 mm
2
~ 5.5 mm
2
范围的电缆，并且使用专用工具进行连接。
■ 如下图所示，请采用在 2 处夹钳电缆的方法进行配线。
1. 电缆外经尺寸: φ13.5 mm ~ φ18.0 mm
2. 请必须用电缆夹具固定电缆，不使其被拖拉(100 N)， 转动而发生移动。
■ 端子台连接时的注意
端子连接管脚(推荐)
生产厂家: Phoenix Contact
型号: 3.5 mm
2
~ 4.0 mm
2
AI 4-12 GY
5.5 mm
2
~ 6.0 mm
2
AI 6-12 YE
1. 请将套头端子的凹凸部分与端子台并行插入。
2. 请确认套头端子是否确实插入。
3.不使用套头端子时，请确认芯线和插入状态。
 Remarks 
• 请客户准备电源电缆。
电源投入部
端子台
(
在罩内侧
)
电缆夹具
端子台
电缆
前 侧
OK
NG
