NPM- GH 20 23 .0 710 - 157 - 交换台车 (ITF17 站 ) 时 ，是必须的最小 限空间。 设置机器时请必须确保 以下的空间。 ( 单位 : mm) Remarks • 交换台车设置范围的地 面倾斜，需要 台车的左右方向在 6 m m 以内，前后方向在 11 mm 以内。 地面倾斜度超过此范围 时，不可搬移 交换台车。 前 侧 安全盖端面 安全盖端面
NPM-GH 2023.0710
- 156 -
(单位: mm)
■ 单式托盘供料器
※托盘供料器高度
896 mm
，是
NPM
-
GH
的基板搬送高度是
900 mm
时的标准值。
可调整范围是:
896
mm
+65
-16.5
托盘基准点
传送生产线高度
脚轮和导销之间
NPM-GH 2023.0710
- 157 -

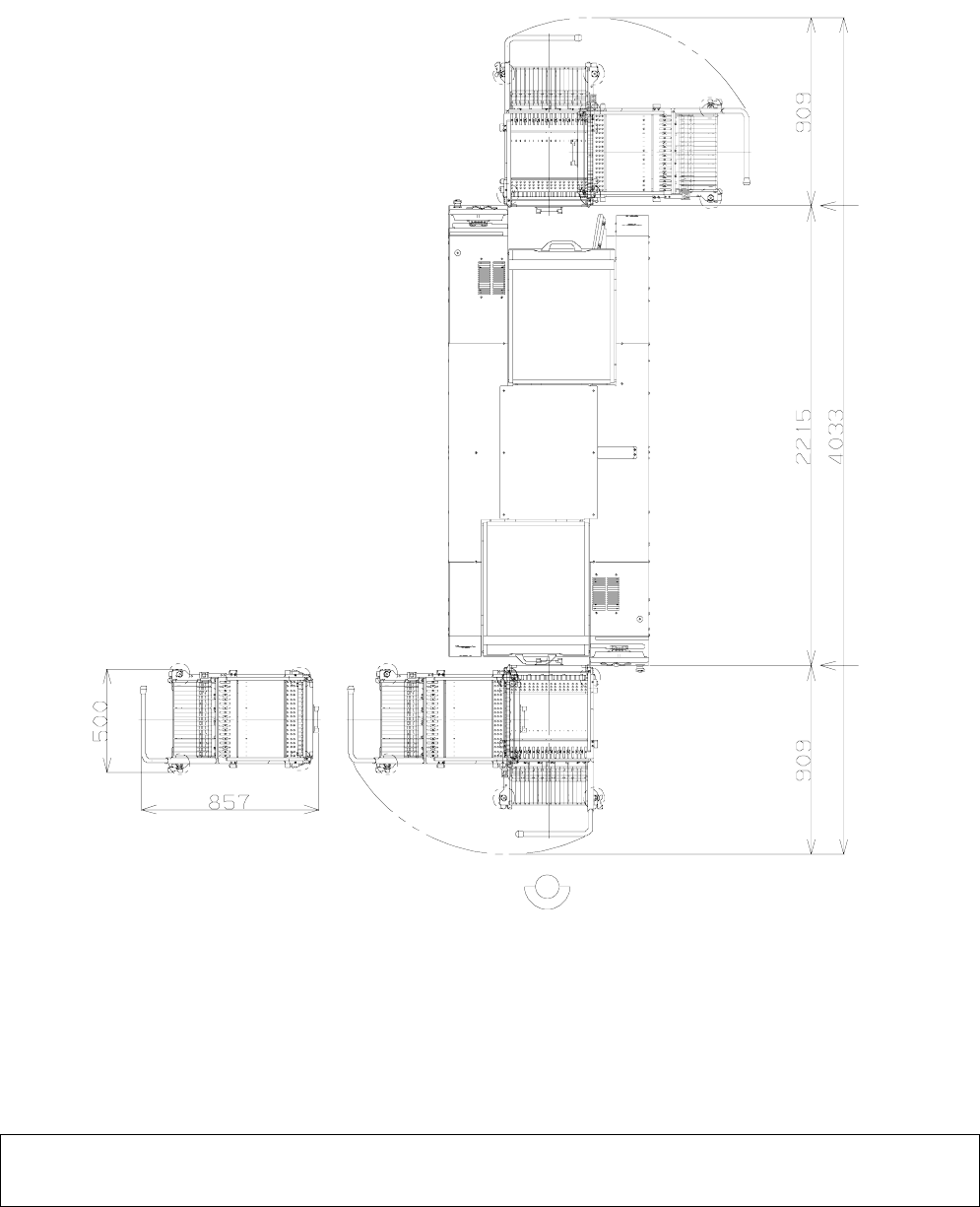

交换台车(ITF17站)时，是必须的最小限空间。
设置机器时请必须确保以下的空间。
(
单位
: mm)
Remarks
• 交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。
地面倾斜度超过此范围时，不可搬移交换台车。
前 侧
安全盖端面
安全盖端面
NPM-GH 2023.0710
- 158 -

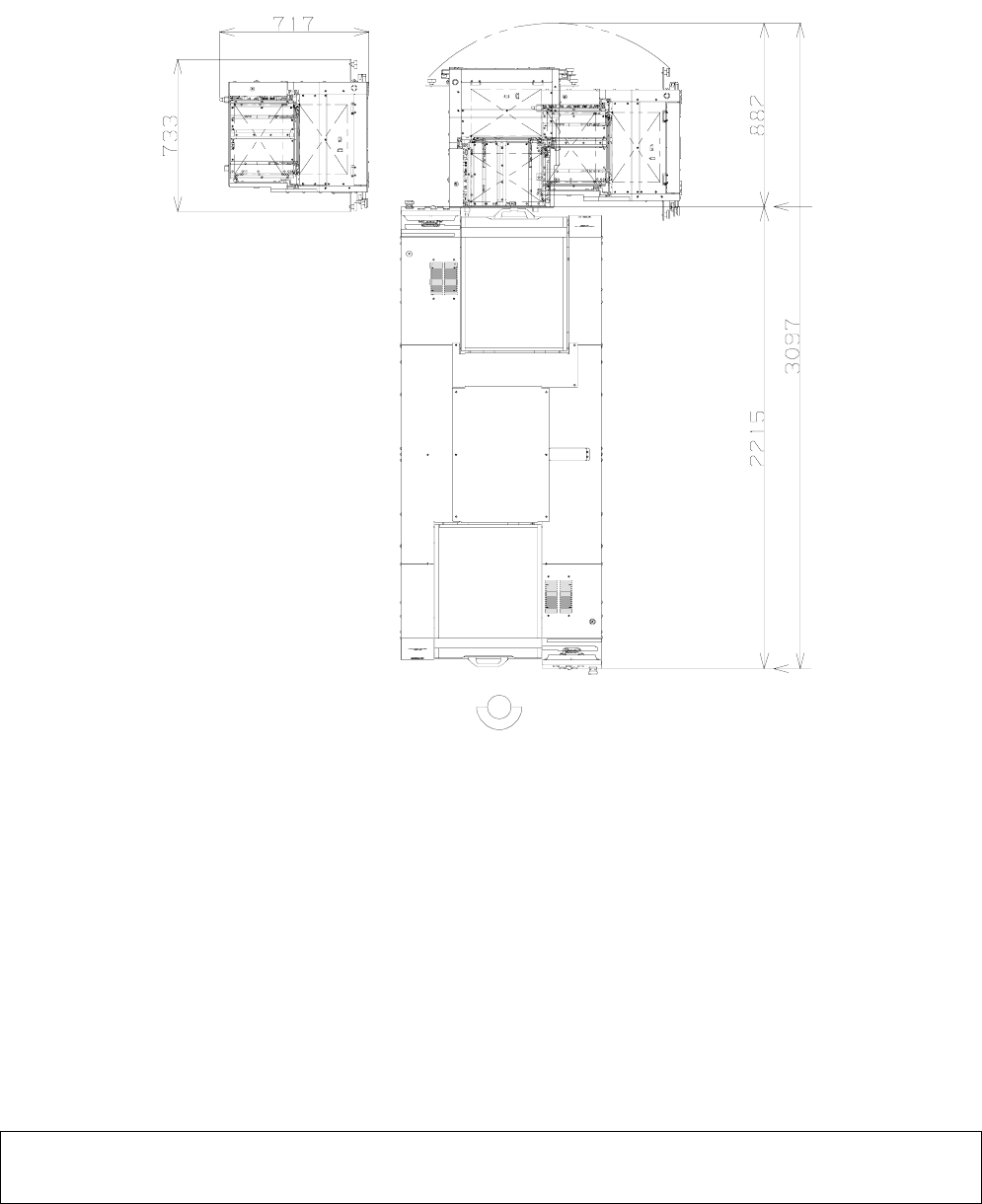

在安装单式托盘供料器时，是必须的最小限空间。
在维护作业时有时会卸下托盘供料器，
所以设置机器时请必须确保以下的空间
(
单位
: mm)
Remarks
• 交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。
地面倾斜度超过此范围时，不可搬移交换台车。
前侧
安全盖端面
安全盖端面
