■ FC16 贴装头用吸嘴（低负荷吸嘴）
No.
尖端形状
(单位: mm)
对象元件
(代表例子)
No.
尖端形状
(单位: mm)
对象元件
(代表例子)
769CS
769CSN
0.3
0.08
0.15
0.24
0201C
03015R
275CS
275CSN
0.6
0.3
0.4
0.5
0603R/C
1005R/C
281CS
281CSN
0.39
0.17
0.3
0.3
0402R/C
286CS
286CSN
1.0
0.4
0.7
0.6
1005R/C
1608R/C
291CS
291CSN
0.6
0.27
0.4
0.35
0603R/C
※ 注意事项
・低负荷吸嘴可对应 NPM-X 系列、NPM-G 系列。
・使用这个吸嘴的设备，需要实施低负荷吸嘴用的精度验证。
NPM-GH 2023.0710
- 25 -
■ FC16 贴装头的吸嘴配置
FC16 贴装头的吸嘴配置和最多安装数量
(上图是俯视图)
※ FC16 贴装头用吸嘴，上述 9 种类是标准规格，
也可使用 NPM 系列、NPM-X 系列的轻量 16/ 16/ 12 吸嘴贴装头用吸嘴，
或 CM 系列的 12 吸嘴贴装头用吸嘴。
※ 不可使用 FC08 贴装头用吸嘴，以及 NPM 系列、NPM-X 系列的轻量 8/ 8 吸嘴贴装头用吸嘴，
或 CM 系列的 8 吸嘴贴装头用吸嘴。
※ 不可使用 AM100 的吸嘴。
■ 能够吸附的元件尺寸和吸嘴配置
FC16 贴装头能够吸附的元件尺寸如下。(
●: 能够吸附，○: 不能吸附)
6 × 6 mm 以下的元件
1
2
3
4
5
6
9
10
11
12
13
14
7
8
15
16
头部
相机
1
2
3
4
9
10
11
5
6
14
13
12
7
8
16
15
NPM-GH 2023.0710
- 26 -

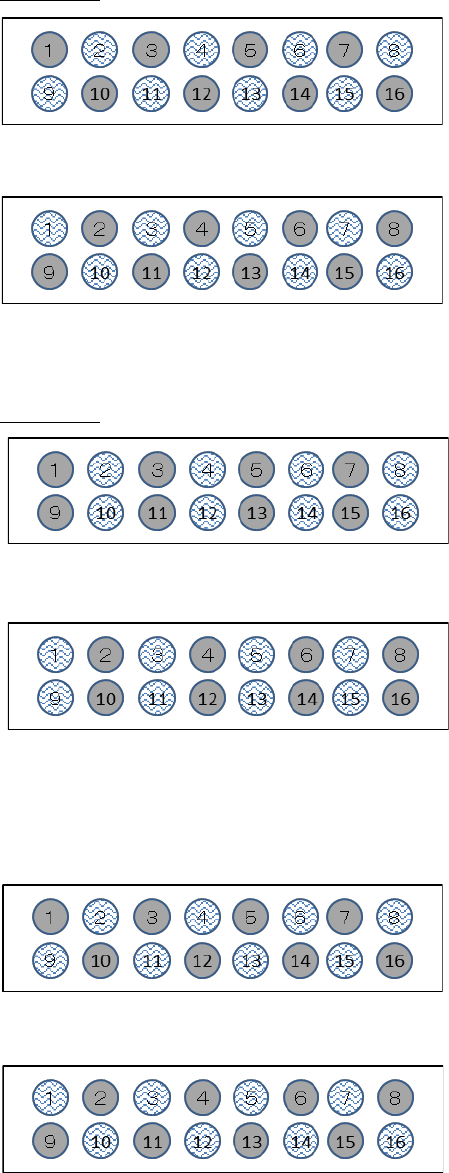

下记为吸附图形的一例。
吸附图形详情请咨询。
超过 6 × 6 mm ～ 8.5 × 8.5 mm 以下的元件
交错吸附时
②, ④, ⑥, ⑧, ⑨, ⑪, ⑬, ⑮能吸附 3 × 3 mm 以下的元件
①, ③, ⑤, ⑦, ⑩, ⑫, ⑭, ⑯能吸附 3 × 3 mm 以下的元件
前后吸附时
②, ④, ⑥, ⑧, ⑩, ⑫, ⑭, ⑯能吸附 3 × 3 mm 以下的元件
①, ③, ⑤, ⑦, ⑨, ⑪, ⑬, ⑮能吸附 3 × 3 mm 以下的元件
超过 8.5 × 8.5 mm ～ 10 × 10 mm 以下的元件 （交错吸附）
②, ④, ⑥, ⑧, ⑨, ⑪, ⑬, ⑮不能吸附元件
①, ③, ⑤, ⑦, ⑩, ⑫, ⑭, ⑯不能吸附元件
