NPM- GH 20 23 .0 710 - 33 - ■ 电子元 件的吸 着深度和吸 嘴长度 的运 用 基准 由于贴装电子元件的吸 着深度 ( 塑料编带上的电子元件 到吸着面的距离 ) ，所需要 的吸嘴长度有变。 吸附深度 B 尺寸 0 mm ~ 3 mm 未满 3 mm ~ 8 mm 未满 8 mm ~ 13 mm 未满 吸嘴长度 A 尺寸 22.5 mm 27.5 mm 32.5 mm ※ 上述列表仅适用于 4/ 3 吸嘴贴装头 …
NPM-GH 2023.0710
- 32 -

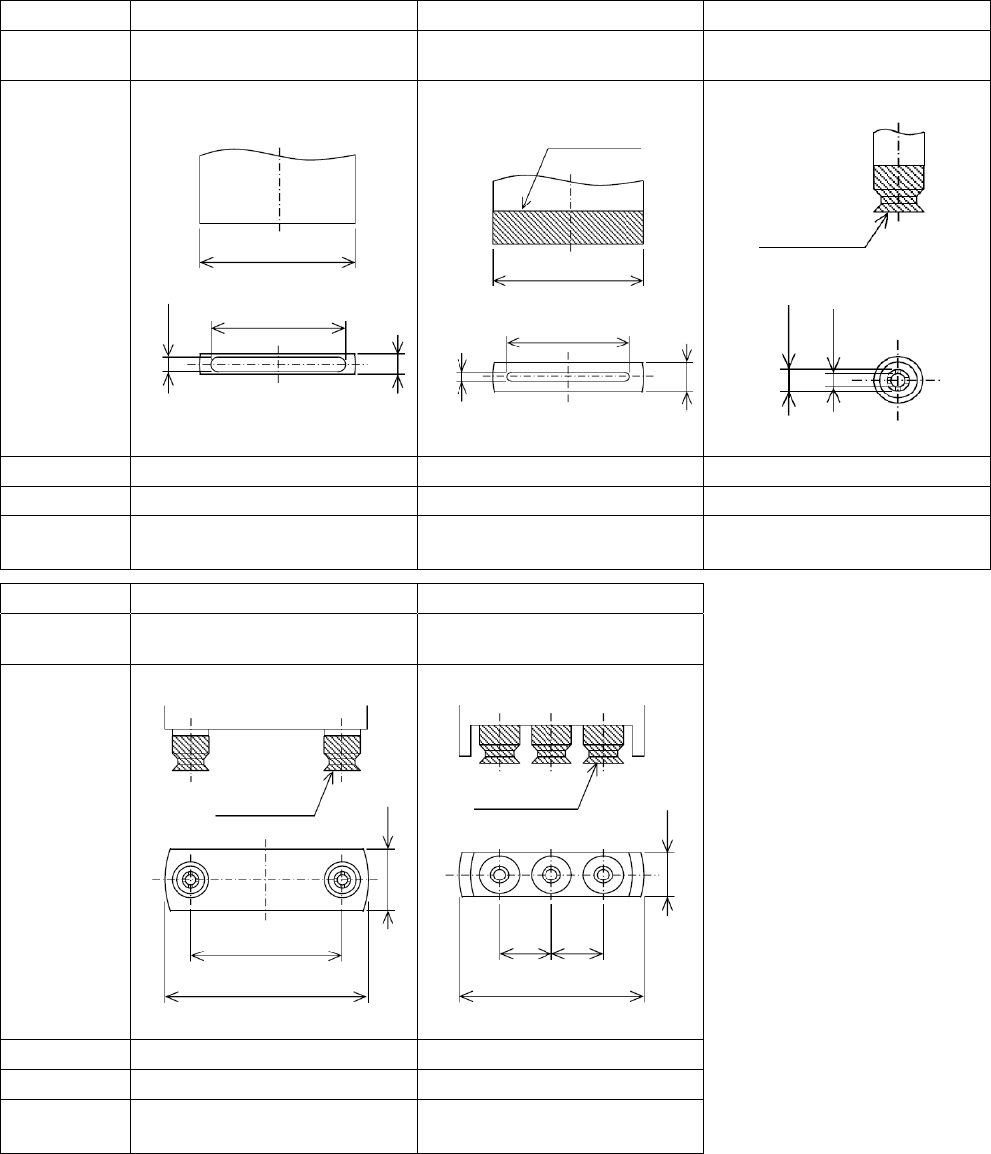

■ FC03 贴装头用吸嘴(异形元件用)
※ 订购时请用型号。
吸嘴 No.
1115 / 1115N
2418 / 2418N
1424 / 1424N
型 号
KXFX04PJA00
N610117221AA (有 2D 代码)
KXFX05CMA00
N610117211AA (有 2D 代码)
KXFX056PA00
N610127619AA (有 2D 代码)
形 状
(单位: mm)
13
φ
15
1.4
2
13
φ
16
1
聚氨酯橡胶
3
垫φ
3.5
φ1
φ1.6
最大元件重量
2.0 g
6.5 g
4.8 g
最大元件高度
28 mm
28 mm
28 mm
备 注
吸嘴长度: 22.5 mm
附带聚氨酯橡胶
吸嘴长度: 22.5 mm
NBR 带焊盘
吸嘴长度: 22.5 mm
吸嘴 No.
1427 / 1427N
2421 / 2421N
型 号
KXFX0570A00
N610127623AA (有 2D 代码)
KXFX05CTA00
N610117212AA (有 2D 代码)
形 状
(单位: mm)
φ
20
垫φ
3.5
6
15
φ
16
垫φ
3.5
4
4.5
4.5
最大元件重量
9.7 g
14.5 g
最大元件高度
28 mm
28 mm
备 注
NBR 带焊盘
吸嘴长度: 22.5 mm
NBR 带焊盘
吸嘴长度: 22.5 mm
NPM-GH 2023.0710
- 33 -

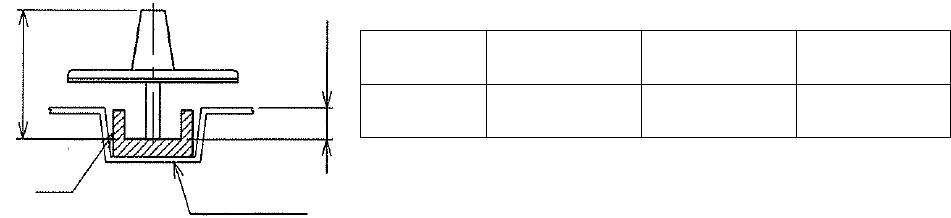

■ 电子元件的吸着深度和吸嘴长度的运用基准
由于贴装电子元件的吸着深度(塑料编带上的电子元件到吸着面的距离)，所需要的吸嘴长度有变。
吸附深度
B
尺寸
0 mm ~
3 mm
未满
3 mm ~
8 mm
未满
8 mm ~
13 mm
未满
吸嘴长度
A
尺寸
22.5 mm
27.5 mm
32.5 mm
※
上述列表仅适用于
4/ 3
吸嘴贴装头。
塑料编带
元件
吸嘴长度
A
吸着深度
B
NPM-GH 2023.0710
- 34 -

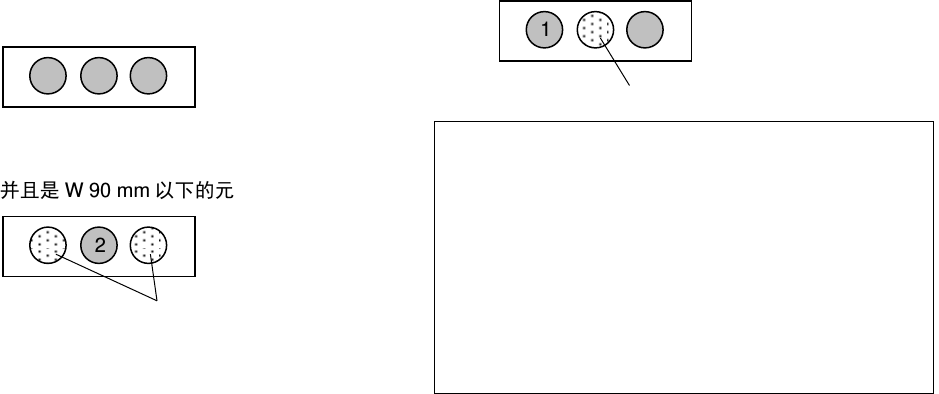

■ 能够吸附的元件尺寸和吸嘴配置
FC03 贴装头能够吸着的元件尺寸如下。(
●: 能够吸着，○: 不能吸着)
・对角 41 mm(29 × 29 mm)
※
1
以下
并且是 L 35 mm 以下的元件
・对角 47 mm(33 × 33 mm)
※
1
以下
同时是 L 38 mm 以下并且 t≦18.5 mm 以下的元件
・对角 152.1 mm 以下，同时是 L 150 mm 以下
并且是 W 90 mm 以下的元件
1
2
3
1
2
3
※1 ( )内的数值是 L=W 的情况时的一个例子。
吸着位置从元件中心偏移时，元件尺寸可能会有限
制。
详细情况请咨询。
※2 在透过识别时，请安装#1006 吸嘴(反射板)。
・对角 76 mm(54 × 54 mm)
※
1
以下
并且是 L 65 mm 以下的元件
#1006
吸嘴
(
反射板
)
※
2
#1006
吸嘴
(
反射板
)
※
2
1
2
3
