NPM- GH 20 23 .0 710 - 41 - 托盘条件 项 目 规 格 托盘尺寸 托盘尺寸 L 85 × W 10 0 mm ~ L 230 × W 335 mm 托盘高度 2 mm ~ 50 mm ※ 超过 33 mm 时，不能使用托盘补给部。 ※ 当托盘超过 33mm 时，无法使用托盘补给 部。 元件位置误差 元件吸着面 位置误差 10 × 10 mm 未满 ± 1.0 mm 以下 10 × 10 mm 以上 ± 1.5 …
NPM-GH 2023.0710
- 40 -
■ 托盘供料器
NPM-GH 的后侧可以进行连接。
・单式托盘供料器(Max. 24 张)
※
对象贴装头: FC08 贴装头、FC03 贴装头
※
NPM-GH
的单式托盘供料器为
NPM-GH
专用，
与
NPM
系列、
NPM-X
系列不兼容。
※
托盘板及托盘箱与
NPM-WX
单式托盘供料器的可兼容，
与
NPM
系列单式托盘供料器的不兼容。

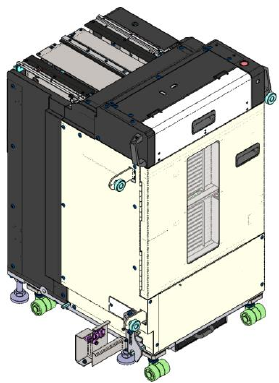

单式托盘供料器
※
NPM-GH 2023.0710
- 41 -

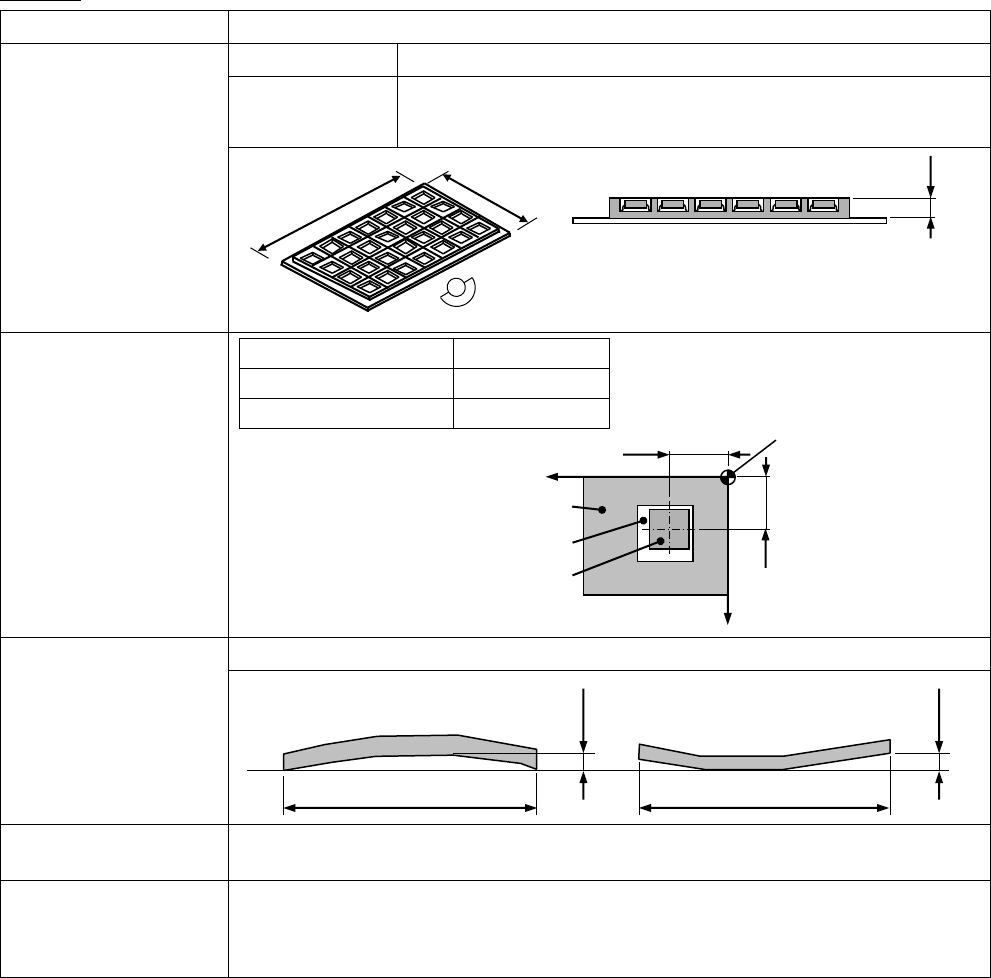

托盘条件
项 目
规 格
托盘尺寸
托盘尺寸
L 85 × W 100 mm ~ L 230 × W 335 mm
托盘高度
2 mm ~ 50 mm
※超过 33mm 时，不能使用托盘补给部。
※当托盘超过 33mm 时，无法使用托盘补给部。
元件位置误差
元件吸着面
位置误差
10 × 10 mm 未满
±1.0 mm 以下
10 × 10 mm 以上
±1.5 mm 以下
※ 元件吸着面必须平坦。
容许弯曲(间隙)
弯曲(间隙): Max. 0.5 mm
种类
必须是具有充分强度和尺寸精度的射出成形品的托盘。
上述以外时请另行商洽。
重量
托盘 + 元件 = Max. 1.0 kg/ 1 托盘板(托盘板的重量除外)
托盘箱总重量: 20 kg 以下
托盘箱 + 托盘板 + 托盘 + 元件 = Max. 20 kg/1 托盘箱
W
L
元件中心的坐标
(X, Y) = (Xw, Yw)
Yw +
位置误差
Y
X
托盘
凹处
元件
托盘
Max. 335 mm
间隙
Max. 335 mm
托盘
间隙
Xw +
位置误差
托盘安装基准点
(
托盘原点
)
托盘高度
NPM-GH 2023.0710
- 42 -
项 目
规 格

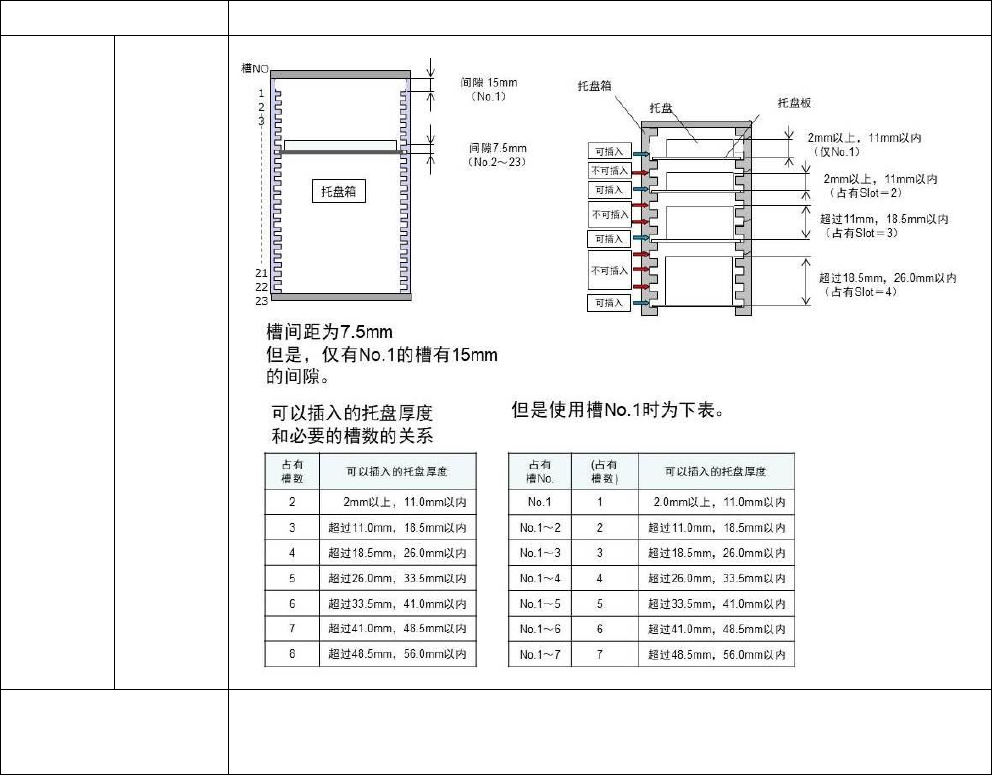

托盘板插
入限制
单式
托盘供料器
供给速度
・ 每个托盘元件可以选择低速・中速※・高速※三种供给速度。
（标准是低速）
※注意：中速・高速时根据原件的高度有倾倒的可能性。
