7.6 対象基板

1) 部品装着不可エリア（㎜）

2) フィデューシャルマーク認識可能範囲(㎜)

○１⼯程実装の場合

950241.R17

○２⼯程実装の場合

コンベア仕様

ヘッド仕様箇所コンベア延⻑なし両側 250mm 延⻑両側 375mm 延⻑

4x1 ヘッド

4x4 ヘッド

B 740mm

C 740<C≦ 980mm 740<C≦ 1230mm 740<C≦ 1355mm

6x2 ヘッド

B 680mm

C 740<C≦ 950mm 740<C≦ 1200mm 740<C≦ 1325mm

標準オプション

950241.R17

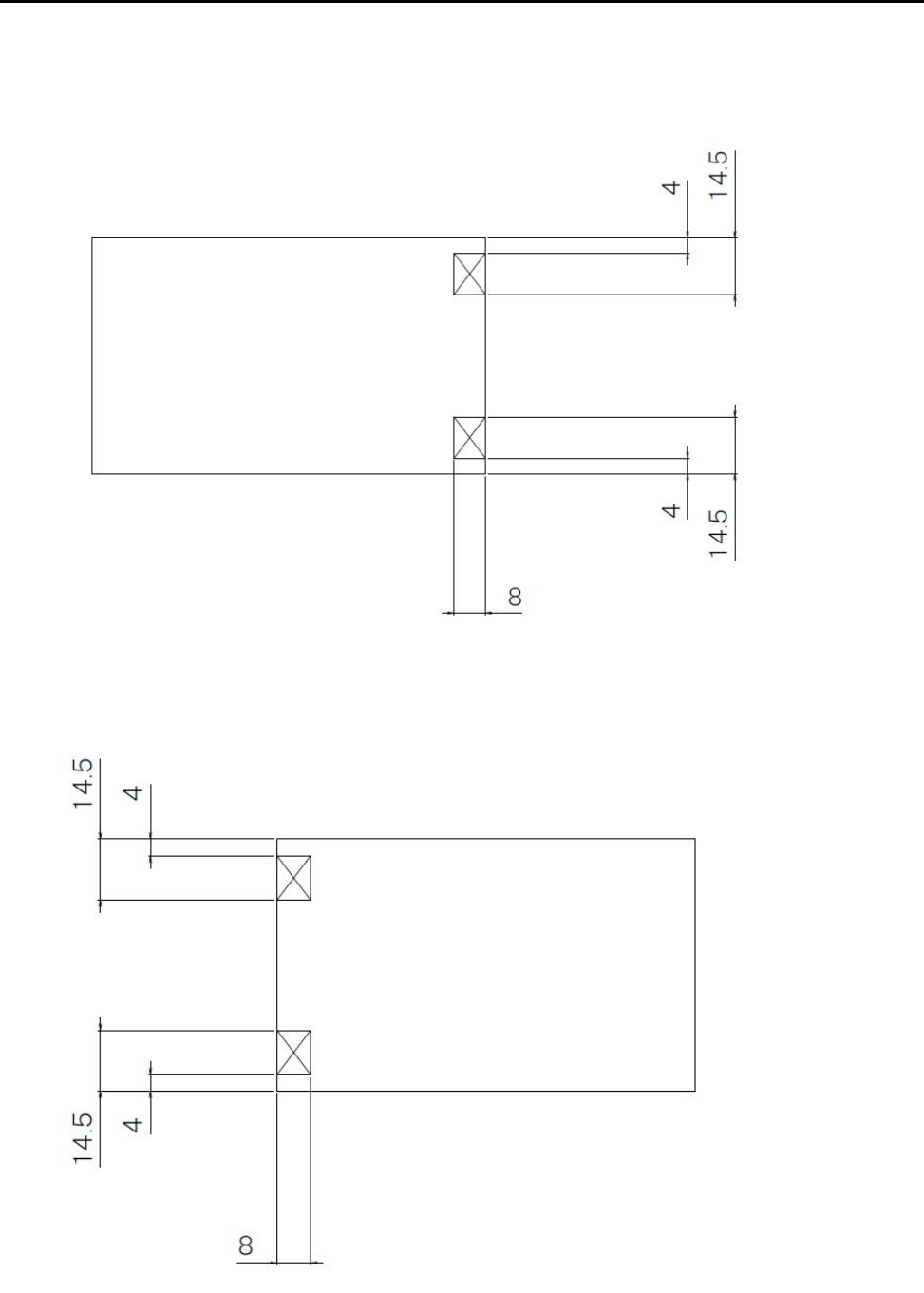

3) ⼊⼝、出⼝センサ位置(㎜)

下図に⽰す２箇所に切⽋きのなきこと（１箇所であれば可）

○左→右流れ

○右→左流れ
