950241.R17 19 3) ⼊⼝、出⼝センサ位置(㎜) 下図に⽰す２箇所に切⽋きのなきこと（１箇所であれば可） ○左→右流れ ○右→左流れ

950241.R17

18

○２⼯程実装の場合

コンベア仕様

ヘッド仕様箇所コンベア延⻑なし両側 250mm 延⻑両側 375mm 延⻑

4x1 ヘッド

4x4 ヘッド

B 740mm

C 740<C≦ 980mm 740<C≦ 1230mm 740<C≦ 1355mm

6x2 ヘッド

B 680mm

C 740<C≦ 950mm 740<C≦ 1200mm 740<C≦ 1325mm

標準オプション

950241.R17

19

3) ⼊⼝、出⼝センサ位置(㎜)

下図に⽰す２箇所に切⽋きのなきこと（１箇所であれば可）

○左→右流れ

○右→左流れ

950241.R17

20

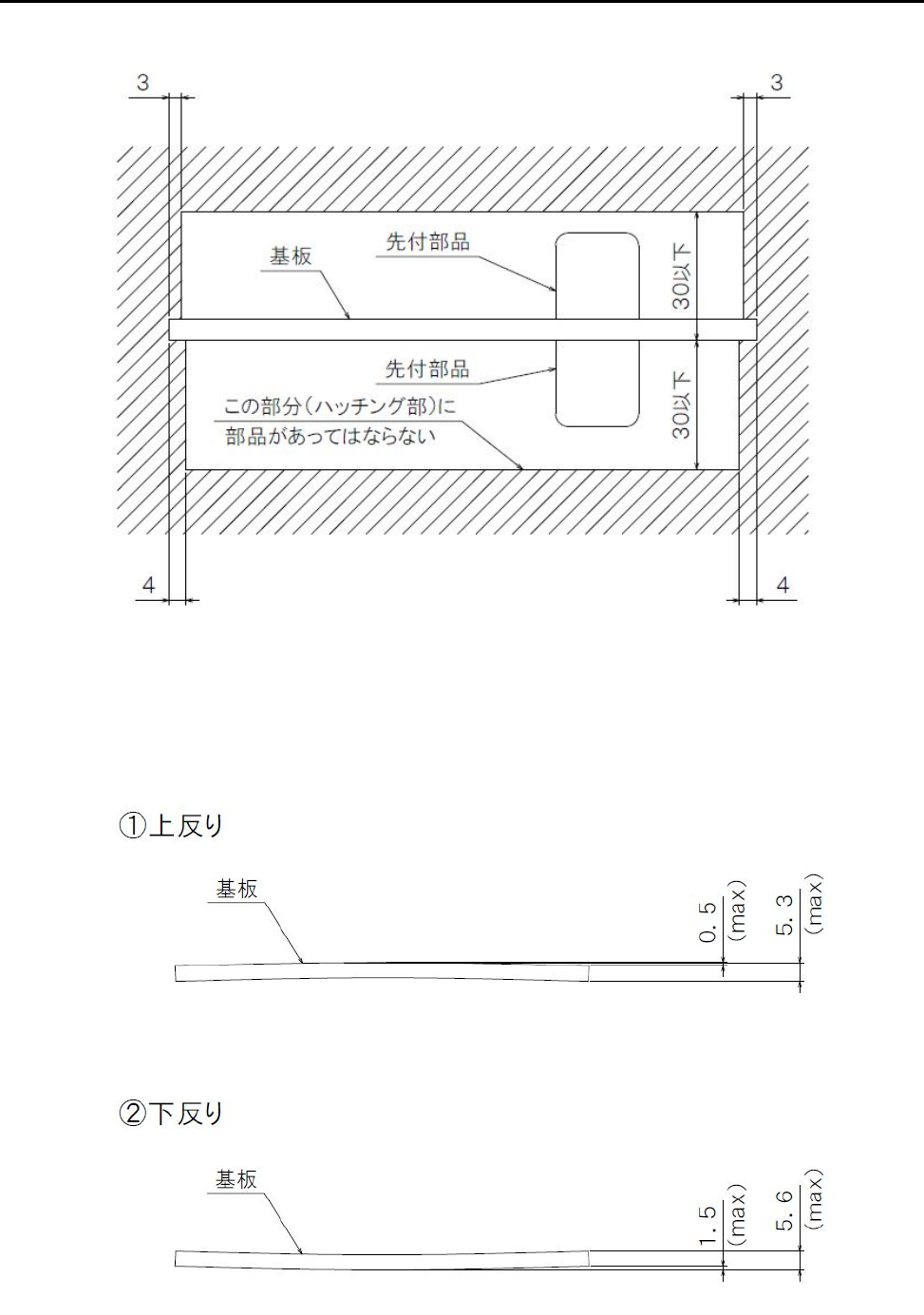

4) 先付部品基板

5) 基板反り許容量
