950241.R17
21
7.7 部品供給部
1) 種別
36 連フィーダー固定バンク
(FFB-36E) F3 フィーダー⽤
45 連フィーダー固定バンク
(FFB-45E) F3 フィーダー⽤
36 連フィーダー⼀括交換台⾞(CFB)
(CFB-36E) F3 フィーダー⽤
45 連フィーダー⼀括交換台⾞(CFB)
(CFB-45E) F3 フィーダー⽤
36 段チェンジャブルトレイフィーダー(CTF)
※詳細は別紙仕様説明書を参照のこと。
36 段固定トレイフィーダー(FTF)
※詳細は別紙仕様説明書を参照のこと
1 段簡易型固定トレイフィーダー（RTS-1）
※詳細は別紙仕様説明書を参照のこと
2) 取り付け可能部品供給部
フロント(F)：固定バンク(標準)、CFB(オプション)
リア (R)：固定バンク(オプション)、CFB(オプション)、CTF(オプション) 、FTF(オプション)
RTS-1(オプション)
3) 最⼤品種数
ヤマハ製 8 ㎜テープフィーダーの場合
90 品種＝F(45)＋R(45)
ヤマハ製 8 ㎜テープフィーダー＆トレイ⽤部品の場合
81 品種=F(45)＋R(36)
950241.R17
22
4) 部品荷姿
JIS C0806:1995 に準拠するテープ、スティック、トレイに対応
7.8 ノズルチェンジャー
8 ⽳×3 列 装着可能ノズル数 24 本
8 精度とタクト
8.1 装着精度(両⾯テープ上に装着)
チップ：±0.040(μ +3σ )㎜以内
QFP：±0.025(μ +3σ )㎜以内
BGA、CSP：±0.050(μ +3σ )㎜以内
8.2 装着タクト
4 軸ヘッド 6 軸ヘッド
チャンピオン チップ※1
0.15sec/CHIP
(24,000CPH)
0.12sec/CHIP
(30,000CPH)
IPC9850 1608C 19,000CPH 23,000CPH
※1 1005 抵抗チップ、ノズル同時吸着、最適条件下

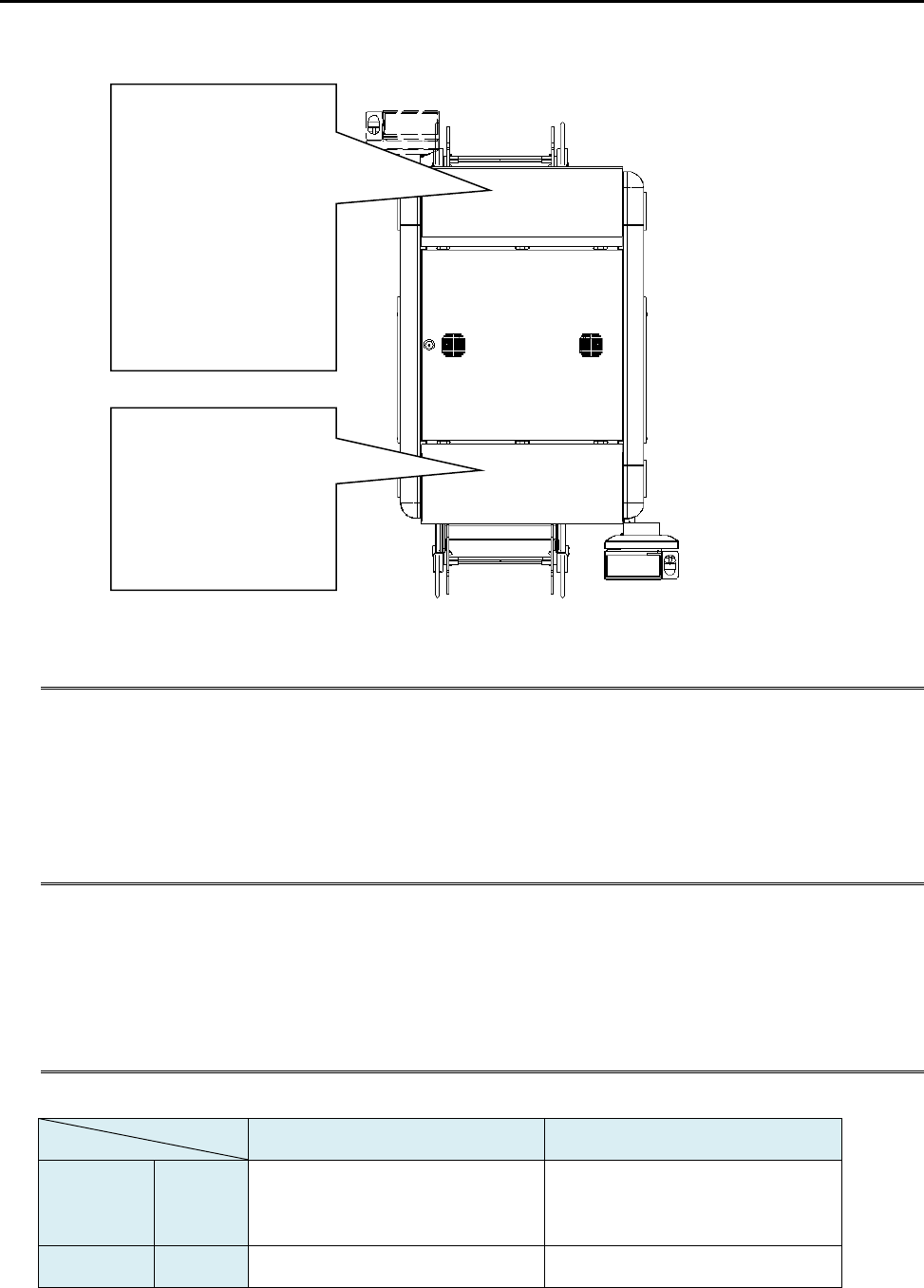

R：
36 連 FFB(オプション)
45 連 FFB(オプション)
36 連 CFB(オプション)
45 連 CFB(オプション)
36 段 CTF(オプション)
36 段 FTF(オプション)
1 段 RTS-1(オプション)
F：
36 連 FFB(標準)
45 連 FFB(オプション)
36 連 CFB(オプション)
45 連 CFB(オプション)
950241.R17
23
9 基本仕様
1) 軸制御⽅式
X/Y/Z/θ 軸
AC サーボモータ及びボールねじ
2) 軸制御分解能
X 軸：0.000305mm
Y 軸：0.000229mm
Z 軸：0.000061mm
θ 軸：0.002746°
3) 装着⾓度
±180°
4) 最⼩設定単位
X/Y/Z 軸：0.001mm
θ 軸：0.001°
5) データ⼊⼒⽅式
マニュアル/ティーチ/オフライン
6) 部品位置決め⽅式
画像認識による位置決め
7) 吸着⽅法
真空によるバキューム⽅式
8) 吸着ミス検出
負圧判定または画像認識による
9) 部品装着⾯⾼さ測定レーザーユニット
詳細は別紙仕様書を参照のこと
10) 記憶容量
プログラム装着ステップ：Max.10,000 ステップ
登録可能プログラム数：Max.5000 本
部品ライブラリ：10,000 件
画像ライブラリ：4,000 件
フィーダーライブラリ：200 件
供給部ライブラリ：200 件
パレットライブラリ：500 件
トレイライブラリ：500 件
ノズルライブラリ：200 件
11) 外部記憶装置
ハードディスク 500GB×2 台(RAID1 ミラーリング保護)
12) USB ポート
規格:Ver2.00 480Mbps 操作側 2 ポート
