2 ． 装置规格 2-5 基板 厚度 0.4 mm 基板 厚度 0.8 mm 基板 厚度 1.2 mm
2．装置规格
2-4

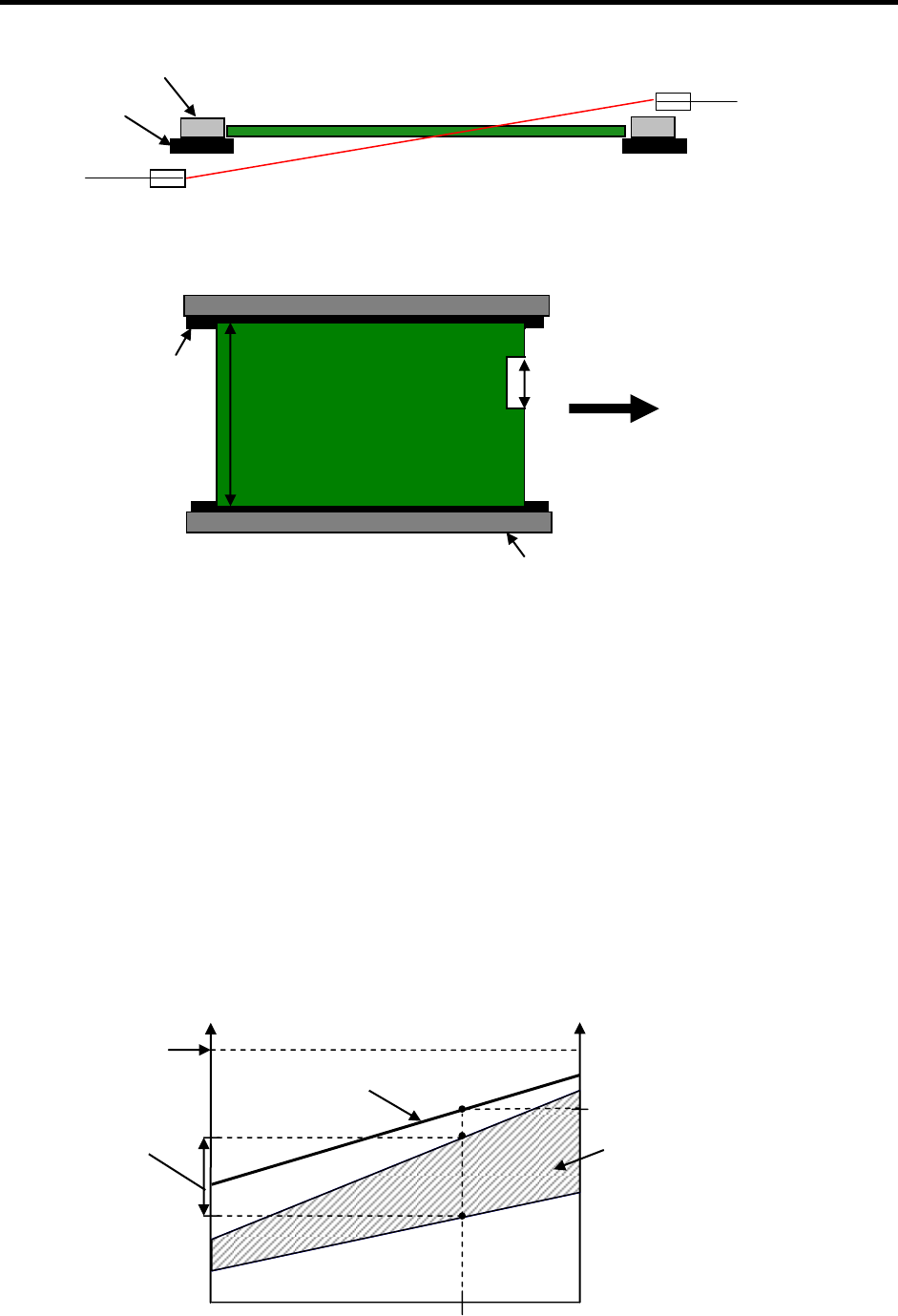

按上图箭头方向搬入基板宽度W(mm)的基板时，基板上允许的切口范围请参照下图以及以下步骤进行
确认。
1.
确认搬入基板的厚度。图形因基板厚度而异、请注意。
(
图中以基板厚度
0.4mm
、
0.8mm
、
1.2mm
、
1.6mm
、
2.0mm
、
3.0mm
、
4.0mm
为例。
)
2.
测量搬入基板的宽度。说明中将
W(mm)
作为基板厚度。
3.
图的横轴对应基板宽度，可以以此来确认基板宽度
W(mm)
的位置。
4.
右侧纵轴表示不能检测的切口宽度
(mm)
。
5.
左侧纵轴对应图中网状部分、以装置前侧基板顶端为
0
、表示不能检测的切口范围。
6.
左侧纵轴（网状部分）范围内的切口大于右侧纵轴上显示的不能检测的缺口宽度时，将不能检
测。
基板宽度 W 上不能检测的切口宽度
不能检测的缺口宽度
最大宽度(460mm)
基板宽度
W(mm)
以靠输送机外侧的基板顶端为 0，显示
不嫩检测的切口范围
0
基板宽度 W 上不能
检测的切口范围
横轴：基板宽度 (mm)
纵轴(左侧)：以靠装置外侧的基板顶端为 0，表示不能检测的切口范围 (mm)
纵轴(右侧)：不能检测的切口宽度 (mm)
【图的观看方法】
光纤传感器位置概略图(装置侧面截面图)
基板导向板
传感器(投光)
传感器(受光)
传送带
装置手前側
装置前侧
基板宽度 W(mm)
搬入方向
基板导向板
传送带
切口宽度(mm)
2．装置规格
2-5
基板厚度 0.4mm
基板厚度 0.8mm
基板厚度 1.2mm
2．装置规格
2-6
基板厚度 1.6mm
基板厚度 2.0mm
基板厚度 3.0mm
