2．装置规格
2-16
外部联锁连接器规格
IN 侧（上/下游共通）
OUT 侧（上/下游共通）
设置4个上述引脚配置的连接器，分别将其作为上游和下游的输入/输出。
Pin No.
信号名
备注
1
INTLOCK
2
IN_COM
Pin No.
信号名
备注
1
INTLOCK
2
-
3
OUT_COM
检查装置侧的连接器(S730)
连接器 1-179553-2 （AMP）
连接器 175288-2 （AMP）
外接设备指定连接器
连接器 1-178128-2 （AMP）
连接器 175217-2 （AMP）
2 1
检查装置侧的连接器(S730)
连接器 1-179553-3 （AMP）
连接器 175288-2 （AMP）
外接设备指定连接器
连接器 1-178128-3 （AMP）
连接器 175217-2 （AMP）
3 2 1
2．装置规格
2-17
输入/输出内部链接
（1）输入规格
注：IN-COM是上、下游所有输入的公用端口
（2）输出规格
注：OUT-COM 是各输出的单独接地点
请将流经上下游装置内部的电流上限值设定为 500mA 以下。
Vcc（连接器）侧及 GND（发射极）侧均可连接负载。
本装置内的无触点继电器流经电流上限值为 10mA。
本装置
上下游装置
输入部分
IN
IN_COM
GND
24V
上下游装置
输出部分
OUT
OUT
_COM
VCC
负载
上下游装置
输出部分
OUT
OUT
_COM
VCC
负载
连接器负载
发射极负载
2．装置规格
2-18

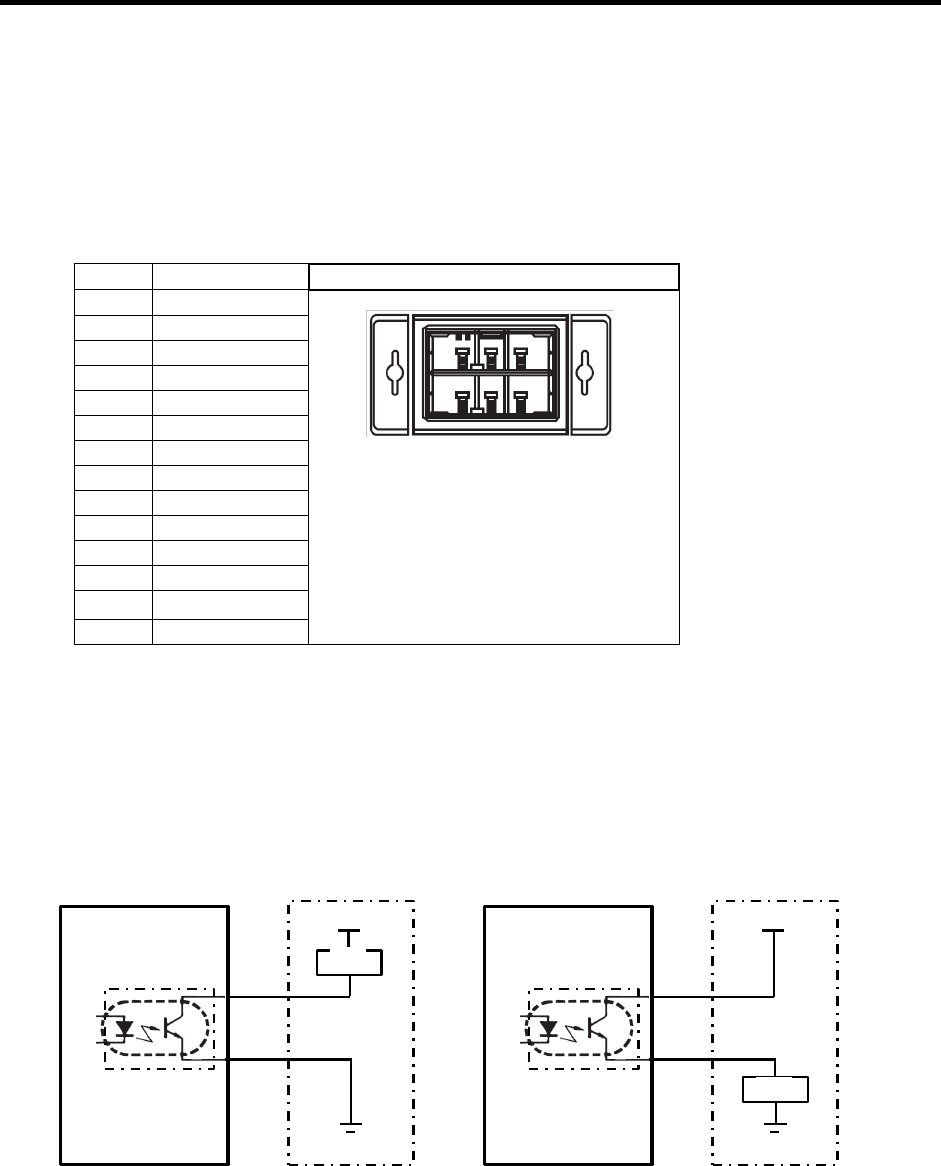

2.6 安灯信号用 I/F
将安灯信号向外部输出的接口。输出信号灯和蜂鸣器的信号。
与输出信号灯和蜂鸣器的亮灯/鸣响相互联动执行 ON/OFF。发生闪烁、间歇式声响时，也会与信号联动
反复执行 ON/OFF。
安灯信号连接器规格
输出规格
电源侧和 GND 侧均可连接负载。
外部电源所用电压请设定在 DC5V～110V 范围。
负载电流请设定在 0.1A～2A 范围。
※SSR 型号：G3FD-102S DC3-28
Pin No.
信号名
备注
A1
COM
A2
R （指示灯红）
A3
Y （指示灯黄）
B1
G （指示灯绿）
B2
Bz （蜂鸣器）
B3
－
检查装置侧的连接器(S730)
连接器 1-179555-3（AMP）
连接器 175285-2 （AMP）
外接设备指定连接器
连接器 1-178129-6（AMP）
连接器 175217-2（AMP）
A3 A2 A1
B3 B2 B1
本装置
SSR
R,Y,G,Bz
COM
+V
GND
負荷
外部装置
本装置
SSR
R,Y,G,Bz
COM
+V
GND
負荷
外部装置
本装置
外部装置
外部装置
本装置
负载
负载
