3 ． 安装、移 动时 的注意事 项 3-3 3.3 电源连接 警 告 可能发生严重触电事故 。 请务必接地。 注 意 偶尔会发生触电危险 。 在通电情况下，不要插 、拔电线、连 接器。 注 意 偶尔会发生烧伤危险 。 在通电情况下，不要插 、拔电线、连 接器。 使用注意 请使用供电规格内的额 定电压。 使用注意 电源线连接到总开关的 接线端子上时 ，拧线力度请保持 在 3N·m 。 供电电源 电源电压 200 -240V ( 铭牌中有…
3．安装、移动时的注意事项
3-2
请将气压调节至 0.3 ~0.6MPa 范围内。
该装置使用φ8 尼龙软管一触式接头。

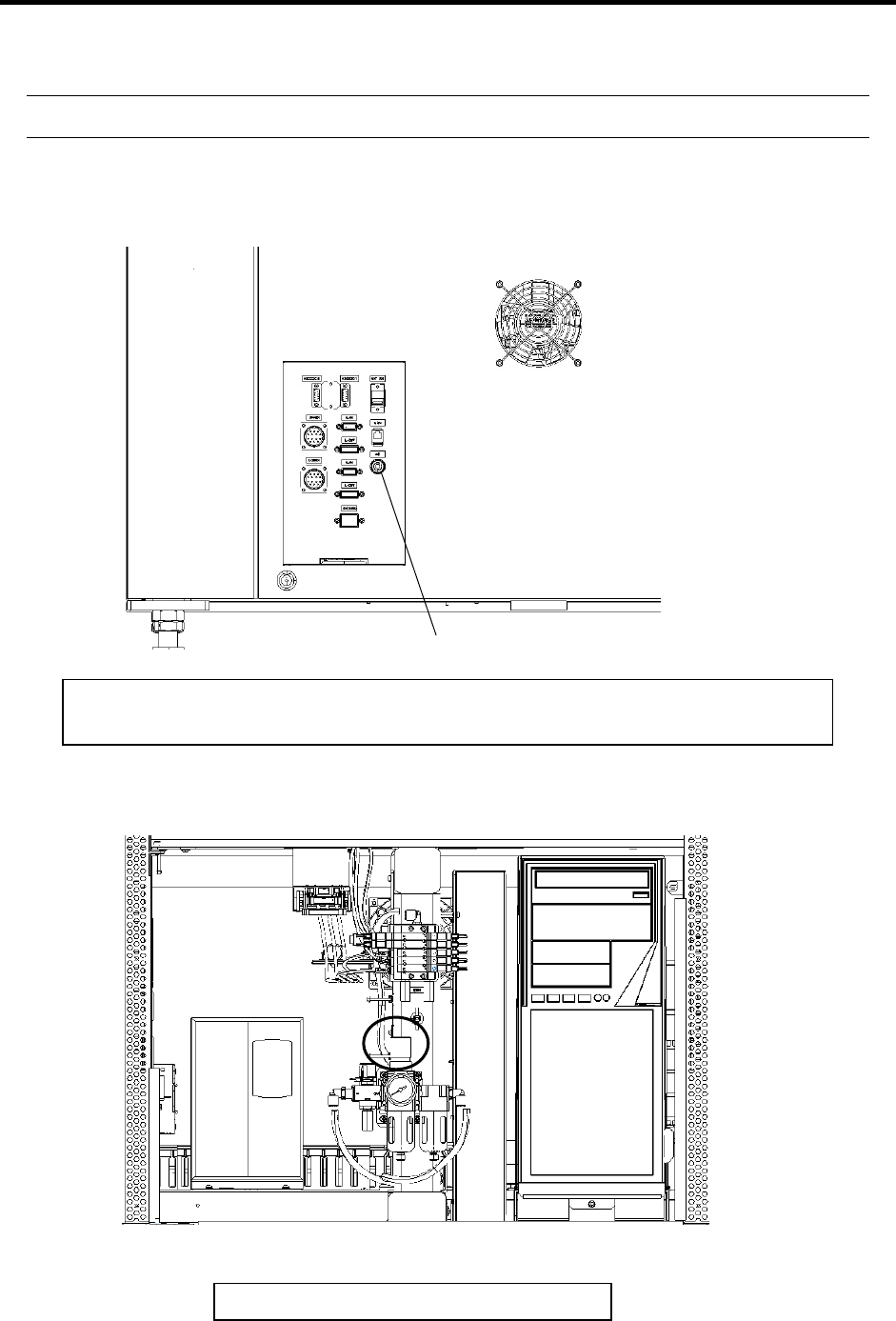

3.2 供气管的连接
使用注意
请确保供气气压在规定的范围
(0.3 ~0.6MPa)
之内
供气管连接步骤
1.
在本装置背面下方的进气口连接供气管道。
装置随附有空气耦合器，需要使用时，可与一触式空气软管接头进行替换。
2.
打开放置于本装置机柜内的气压调节器的旋塞阀
(
下图画
○
的部分
)
调节气压。
一触式空气软管接头
3．安装、移动时的注意事项
3-3

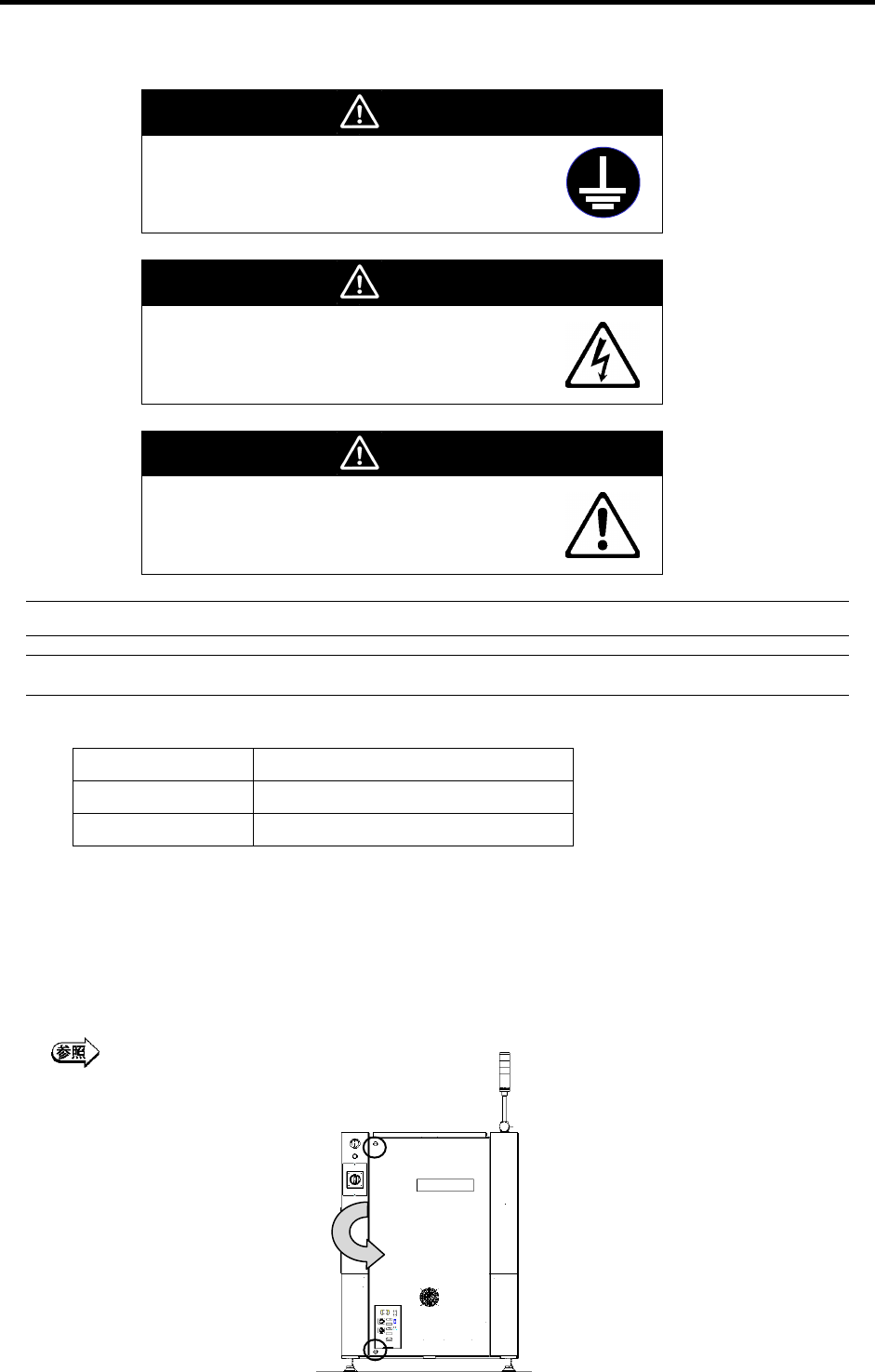

3.3 电源连接
警 告
可能发生严重触电事故。
请务必接地。
注 意
偶尔会发生触电危险。
在通电情况下，不要插、拔电线、连接器。
注 意
偶尔会发生烧伤危险。
在通电情况下，不要插、拔电线、连接器。
使用注意
请使用供电规格内的额定电压。
使用注意
电源线连接到总开关的接线端子上时，拧线力度请保持在
3N·m
。
供电电源
电源电压
200-240V (铭牌中有记载)
频率
50/60Hz (铭牌中有记载)
电源容量
2.8kVA (铭牌中有记载)
电源连接步骤
1.
确认装置背面的总开关是否处于
OFF
状态。
2.
确认供电电压是否与铭牌中记载的电压一致。
3.
用六角扳手拧开后盖固定螺丝
(
下图中
2
处画
○
的部分
)
、打开后盖。
后盖的开、关请参阅
“4.3
后盖的开启与关闭
”
。
3．安装、移动时的注意事项
3-4
4.
用螺丝刀拧开固定总开关的螺丝
(
下图中
2
处画
○
的部分
)
。取下螺丝后，将总开关扭转至
RESET
位置、听到
“
咔嚓
”
的一声后取下总开关固定板。取出固定板时、抓住螺丝对角的
把手进行取出。
5.
将一次电源带接地插头的电源线穿过后盖下方的电源线出口（下图画
○
的部分），然后穿
过线夹后绕至总开关。（电线夹的位置请参阅步骤
8.
中的图）。
6.
用缺口附近的电线固定器（下图画
○
的部分
)
固定电线。
7.
将接地线连接在金属接地板上。然后用螺丝刀取下总开关接线端子的保护板、再连接电
源线。电线上贴有标签，将
L1
连接在左侧接线端子上、
L2
连接在右侧接线端子上。
将电源线连接在接线柱上时，请使用圆形冷压绝缘接线端子。
装置背面
