6 ． 定期检修与保养 6-5 3. 松开张力调节 螺栓 、使马达 驱动滑轮上下活动，松 缓张力后卸下 传送带。 4. 安装新的传送带。 5. 参照基板导轨上的张力 标记，在传送 带的搬送面上 间隔 397mm 画两条标记线。 397mm 400 ± 0.5 mm 马达驱动滑轮 张力调节螺栓
6．定期检修与保养
6-4

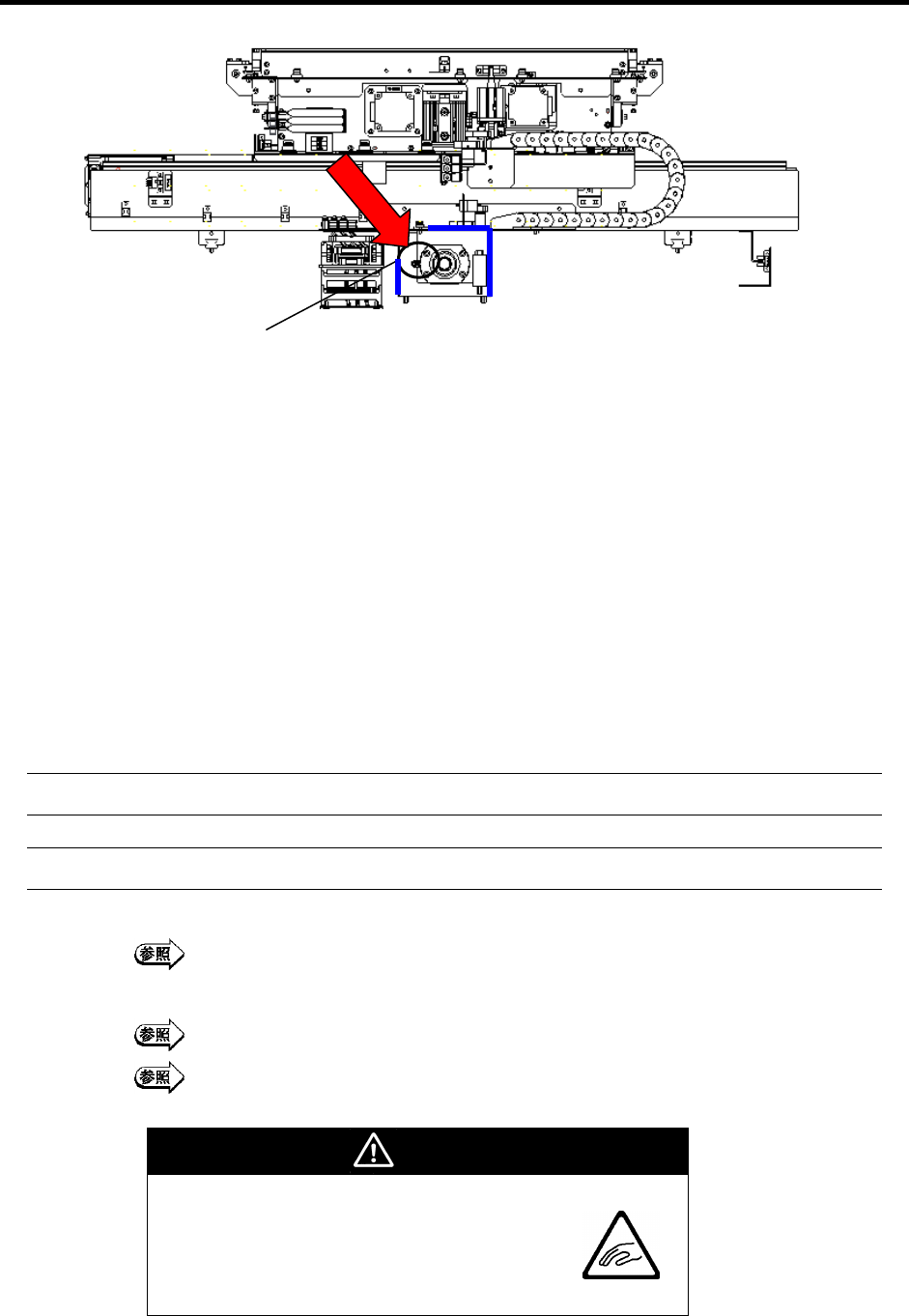

输送机正面图
给 Y 轴上油时，从装置前方将输送机移动至里侧后进行。Y 轴螺纹套周边有金属板，从红色箭头所指
示的缺口处连接轴螺纹套。
6.2 传送带的更换与调整
对用于搬送基板的传送带的更换及调整进行说明。
传送带出现破损或传送带脱落时，按以下步骤进行更换或调整。
需要的器具如下：
＜需要的器具＞
・传送带（新田公司生产：型号 SE-A-PB-W8.0-L1207）
・做标记的细笔
・六角扳手 （M4 用）
・传送带张力调整工具
使用注意
传送带过度紧绷会导致断裂。请调整至规定的张力值。
安全要点
更换传送带时请切断电源。
1.
切断本装置电源。
电源的切断请参阅
P4-1
「
4.1
断电」。
2.
打开正面门、将输送机移动至方便更换传送带的位置。
正面门的打开方法请参阅
P4-5
「
4.2
正面门的开与关」。
输送机的移动方法请参阅
P6-1
「
6.1
驱动系统上油」。
注 意
偶尔会发生受伤危险。
开关正面门时，务必双手握住把手将门开、关
到位。
Y 轴螺纹套位置
6．定期检修与保养
6-5
3.

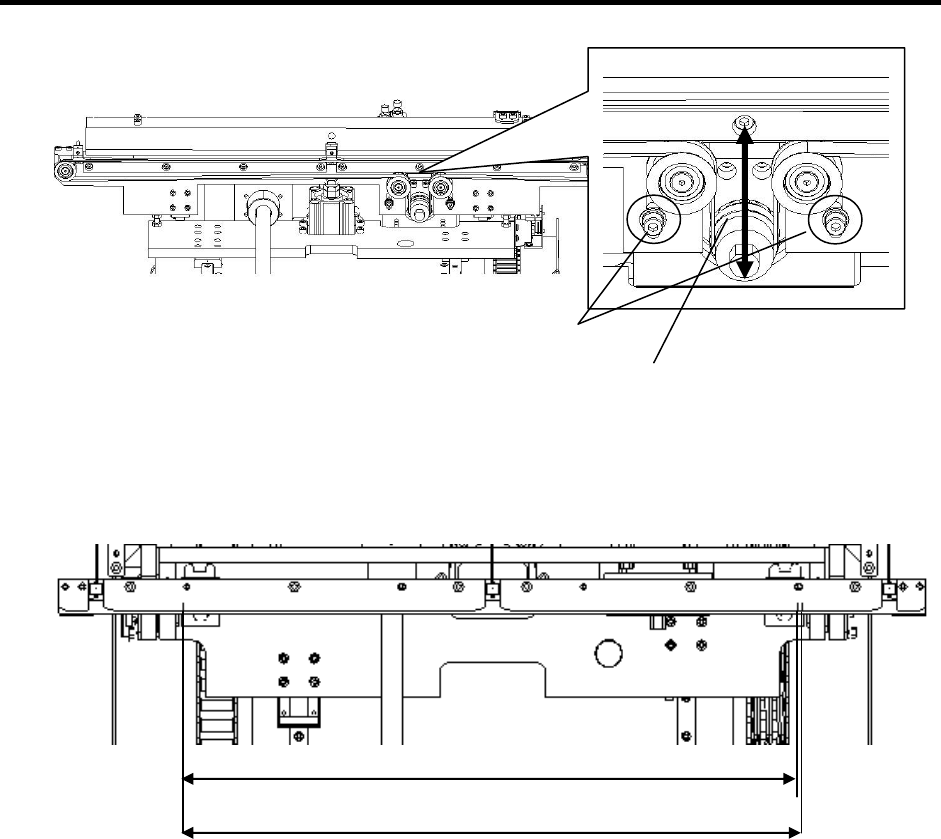

松开张力调节螺栓、使马达驱动滑轮上下活动，松缓张力后卸下传送带。
4.
安装新的传送带。
5.
参照基板导轨上的张力标记，在传送带的搬送面上间隔
397mm
画两条标记线。
397mm
400±0.5mm
马达驱动滑轮
张力调节螺栓
6．定期检修与保养
6-6
6.

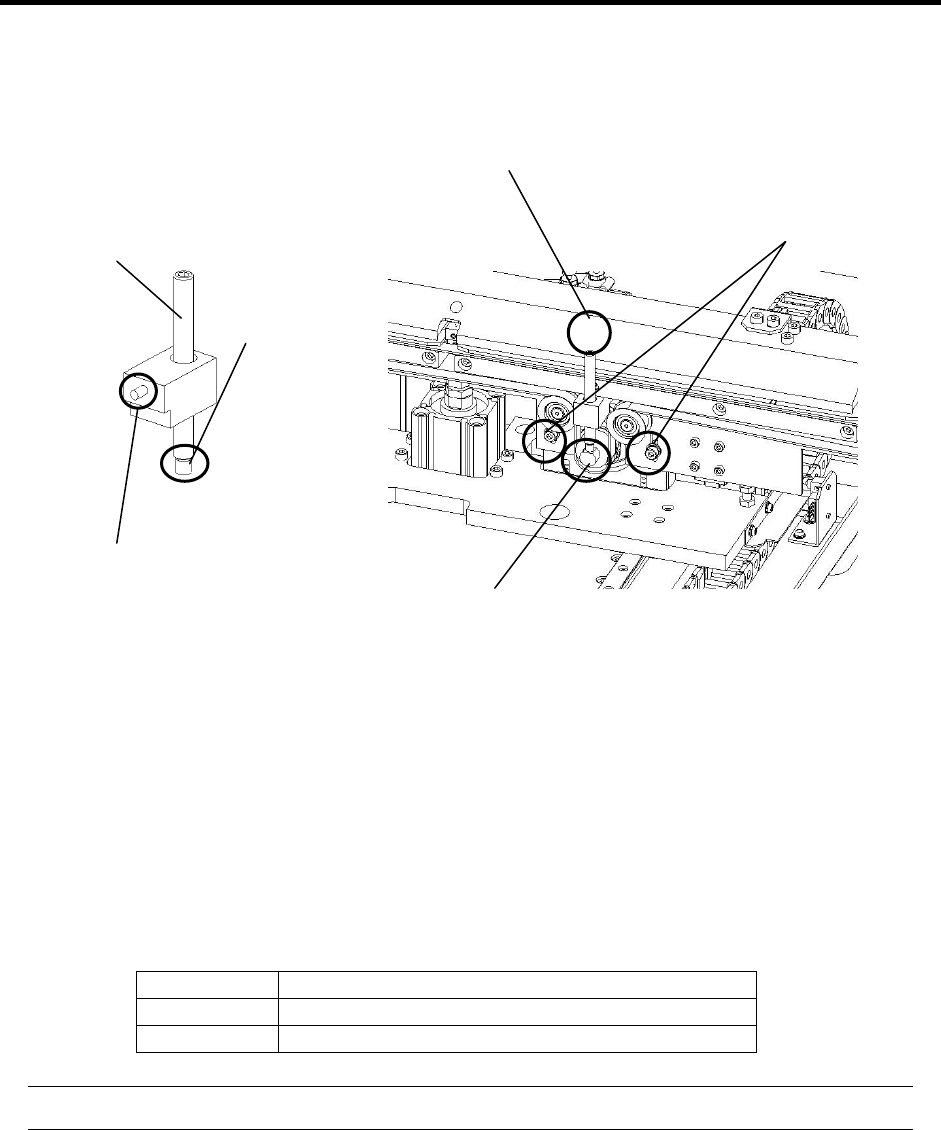

安装张力调节器具（如下图）调节传送带的张力。
参照基板导轨上的
400mm
的张力标记，扭紧张力螺栓使步骤
5.
中画标记线的间距达到
400mm
。
7.
传送带张力调节完毕后，拧紧张力调节螺栓。
使用扭矩扳手用
3.5N
・
m
的扭矩拧紧张力调节螺丝。
8.
松开张力调节器具带孔螺栓的螺丝，将器具从装置上拆下。
6.3 UPS 电池的更换
对本装置 UPS【型号：BU1002SW】电池的更换作业进行说明。
显示以下信息后，表示需要更换 UPS 电池。
随附有 P7-1 7.易耗品一览中记载的 UPS 电池包。
显示以下之外的信息时，请参照随附的「Contact List of OMRON」联系本公司营业所。
错误代码
错误对话框
0x02807003
没有安装电池。
0x02807005
电池测试后电池状态出错
安全要点
进行更换时，请务必先切断本装置的电源、总开关以及
UPS
电源。
1.
打开机柜。
2.
按照以下从手册「
bu1002_3002sw_manual
」中摘录的步骤进行电池更换。
另外，更换步骤中的详细注意事项在ＵＰＳ手册「
bu1002_3002sw_manual
」中有记载。请务
必按照相应的手册进行操作。
传送带张力调节器具
定位针(插入输送机的孔中。位
置参照右图)
橡胶塞(紧贴 在张
力滑轮上)
用 M4 六角扳手扭紧带孔螺栓产生张力。
将橡胶塞紧贴在张力滑轮平坦的面上
轻轻的拧紧，确保传送带不会太松而
脱落。
张力螺栓
