6 ． 定期检修与保养 6-8 将 2 处 螺丝拧松 逆时针拧开固定金属板盖的 2 处螺丝 ①。 将金属盖向面前拉出的 同时②、向上 提进行取出。③ 手握电池包下方的手持标签取出电池包。 请勿拉扯电池包的连接器与电线。 看见电池包顶端粘贴的红色胶布后，再取出 10cm 即 可完全取出。请双手小心拿稳电池，避免电池掉落。 红色胶布 电池连接器 电池包 手持标签 （握住此处拉出）
6．定期检修与保养
6-7

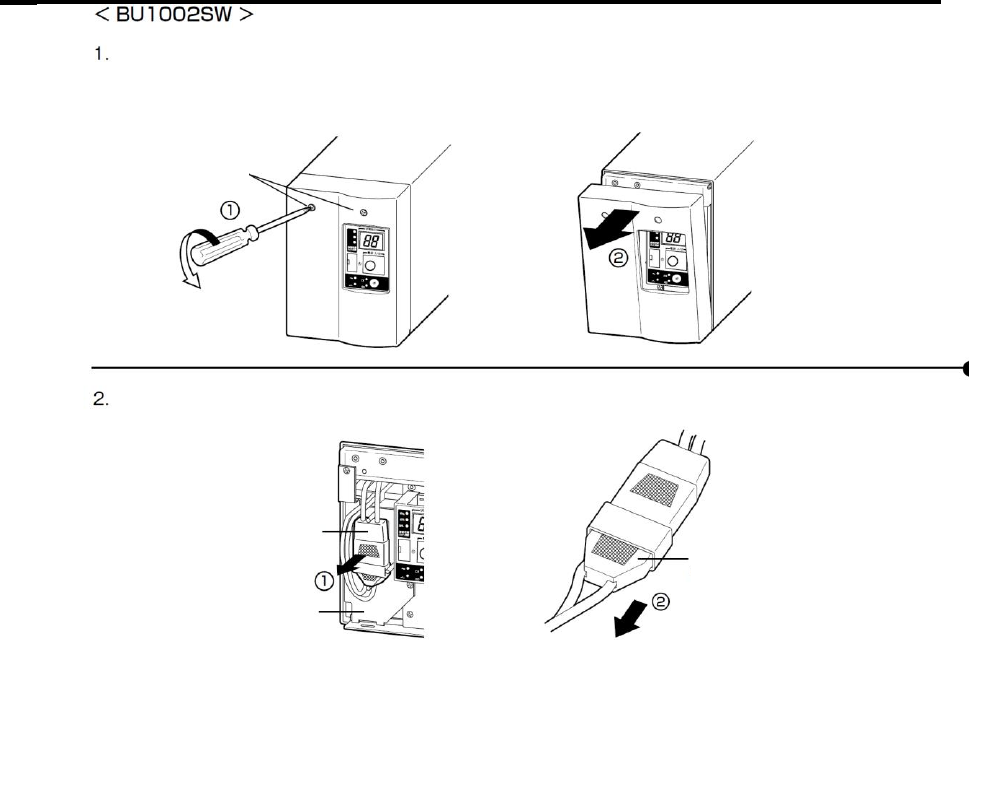

用螺丝刀逆时针拧松前面板上方的 2 处螺丝直至空转（螺丝不能从前面板上取下）。①
取下前面板。②
将 2 处螺丝拧松
从金属盖上取下电池连接器①，再拔开插头。②
电池连接器
金属盖
手握此处拔开
6．定期检修与保养
6-8
将 2 处螺丝拧松

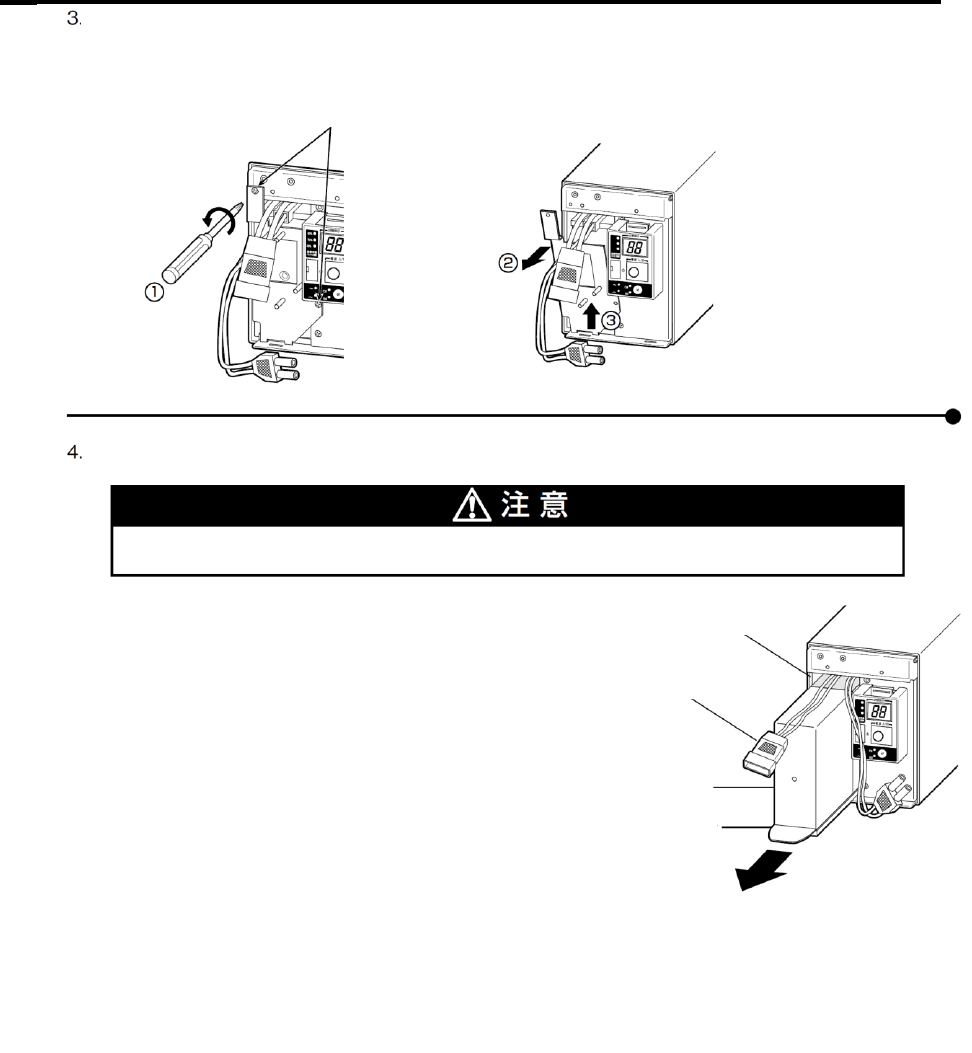

逆时针拧开固定金属板盖的 2 处螺丝①。
将金属盖向面前拉出的同时②、向上提进行取出。③
手握电池包下方的手持标签取出电池包。
请勿拉扯电池包的连接器与电线。
看见电池包顶端粘贴的红色胶布后，再取出 10cm 即
可完全取出。请双手小心拿稳电池，避免电池掉落。
红色胶布
电池连接器
电池包
手持标签
（握住此处拉出）
6．定期检修与保养
6-9

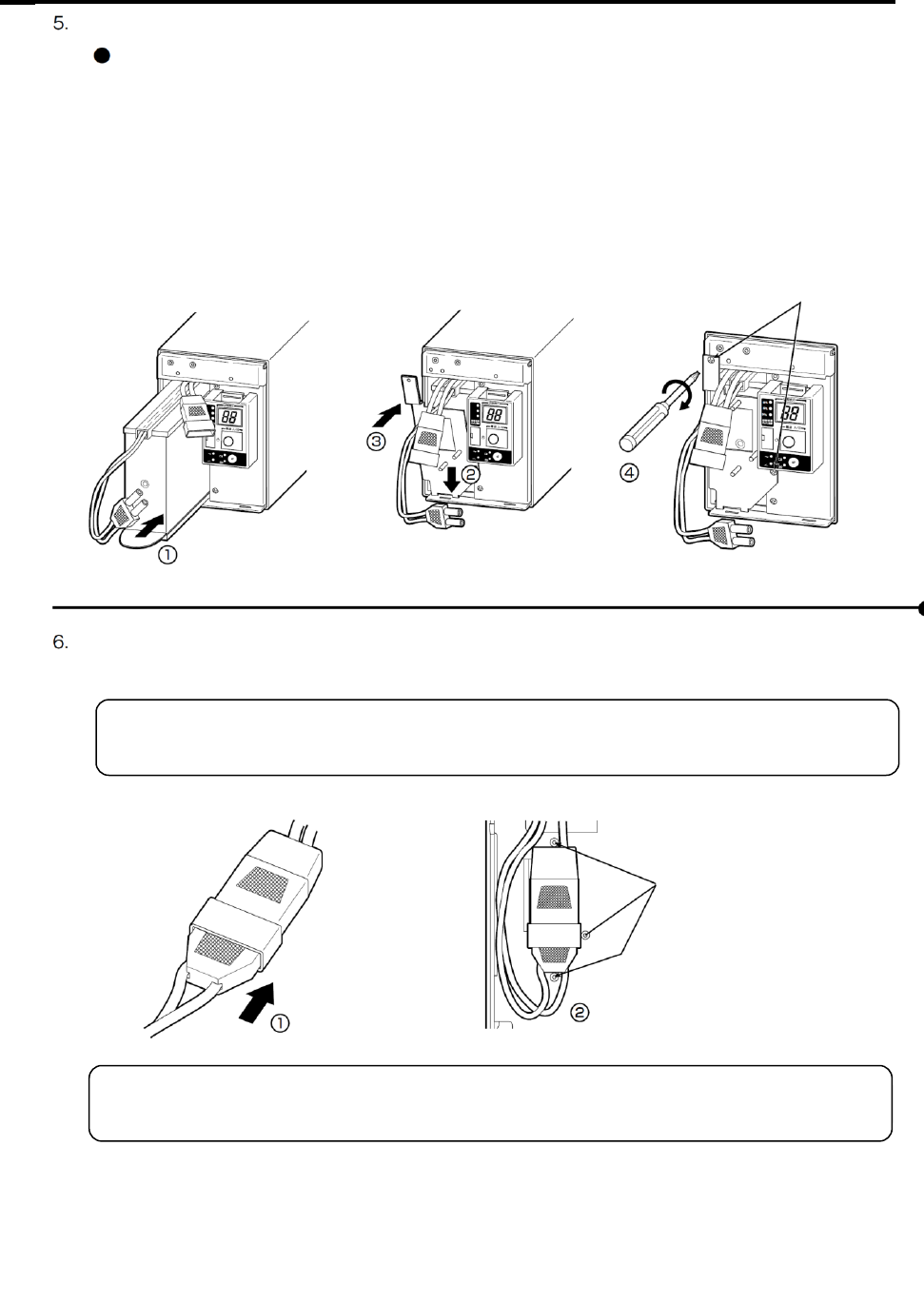

将新电池插入至装置最里侧，并安装好。①
备用电池包
BU1002SW 使用：型号 BP100XS
安装金属盖。
将金属盖下方的扣爪插入到装置本体上相对应的孔中②、并向下按压③。
然后用螺丝刀将卸下的螺丝顺时针拧紧。④
操作此步骤时请注意不要夹住电线。
拧紧 2 处螺丝
将插头完全插入连接器。①
将连接器固定在金属盖上。②
在装置停止运行状态下更换电池时，连接器连接时会发出“咔嚓”的声音，是正常现象。
金属盖上的 3 个支柱用来固定
连接器。
当插头没有完全插入连接器时，连接器无法固定在金属盖上时。
请重新将插头插好。
