6．定期检修与保养
6-14
6.6 照明校准方法
照明校准是自动进行拍摄照明部调节功能。使用白色板（校准板）进行校准。目的是为了检测各检查
装置的拍摄照明光量随时间的劣化状况。并且，使用白色板对照明光量进行设定，用相同色调拍摄黑
色和白色，可将多台检查装置间的误差控制在最低限度。
校准步骤请参阅附册《操作手册》。
6.7 测量精度验证方法
测量精度验证是自动进行装置测量精度验证的选购功能。使用测量精度验证板（选购销售）进行验证。
目的是为了验证各检查装置是否维持着测量精度(高度和长度)。并且，测量精度验证板内含白色板部
分，因此使用本验证板也能够进行照明校准。测量精度验证步骤请参阅附册《操作手册》。
警 告
偶尔会发生严重受伤危险。
请勿将手伸入侧面的基板搬送部分。

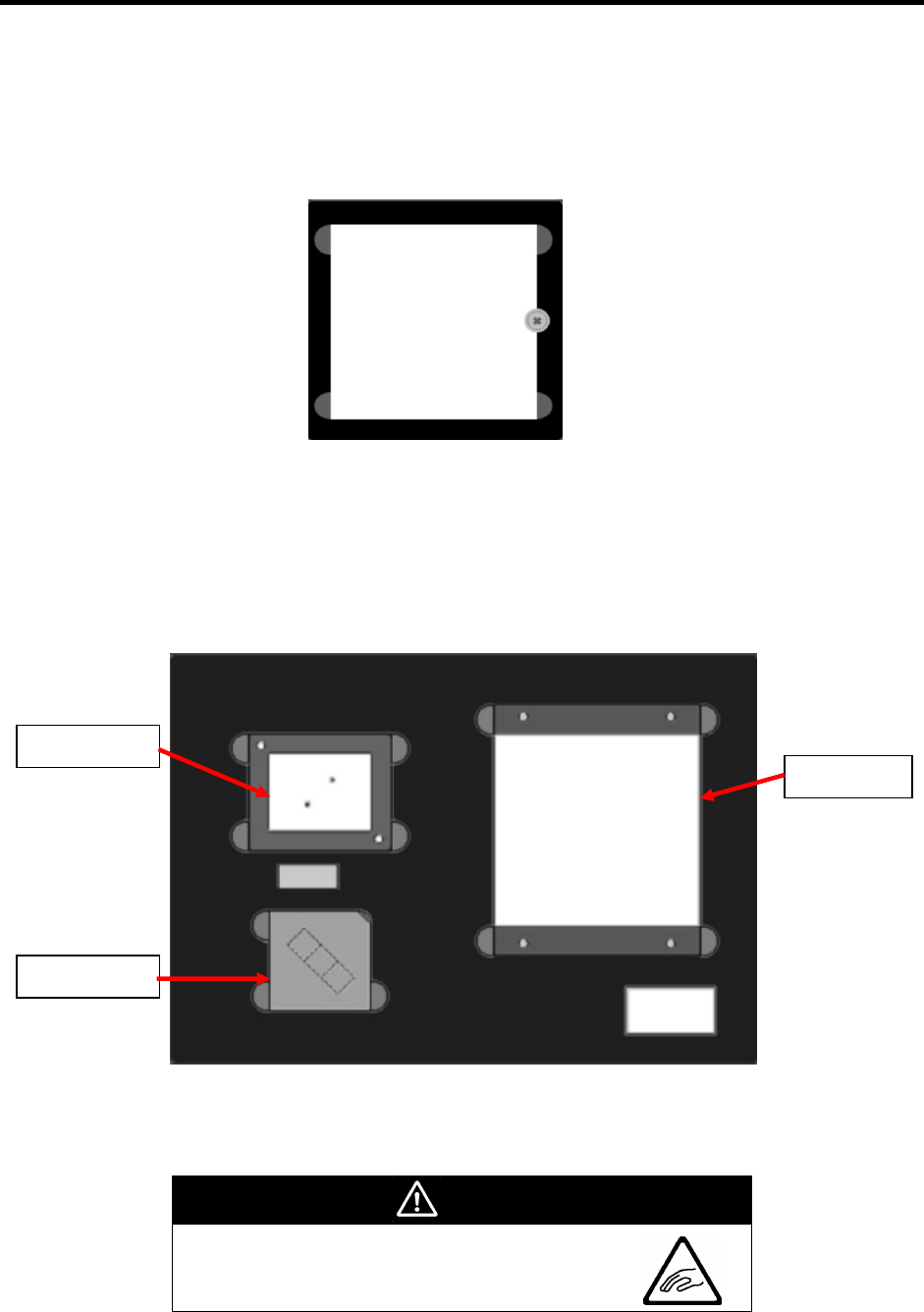

长度测量部分
高度测量部分
白色板部分
7．易耗品一览
7-1
7. 易耗品一览
项目
型号
规格
传送带
SE-A-PB-W8.0-L1207
(新田株式会社)
传送带周长： 1207mｍ
传送带宽度： 8mm
更换方法请参照 P6-4 6.2 传送带的更换与调整。
ABS 编码器
电池组件
DV0P2990
(松下株式会社)
用户请勿进行电池更换作业。
UPS 电池包
BP100XS
(欧姆龙株式会社)
更换方法请参照 P6-6 6.3 UPS 电池的更换。
用户请勿进行 ABS 编码器电池的更换作业。
在更换操作失败的情况下继续使用，可能导致本装置损坏，请务必联系本公司进行作业。
出现以下错误代码、表示可能需要更换电池，请勿关断本装置电源、立即联系本公司营业
所。
・ X 轴（Y 轴）伺服报警（可能电量不足。）
『0x02802028』
『0x02802029』
・ X 轴（Y 轴）低电量警告（电量低，需要尽早更换电池。）
『0x02802006』
『0x02802007』
钥匙丢失后的对策
本装置中以下地方需要使用钥匙。
・ 本装置内右侧 切换强制 PASS 模式
・ 本装置前面下方 机柜门锁
如果钥匙丢失，可以单独购买钥匙，请参照随附的「Contact List of OMRON」中记载的联系方式联
系本公司营业所。
8．故障排除
8-1
8. 故障排除
对本装置发生异常时的处理方法进行说明。
8.1 异常时的对策
本装置发生异常时，请勿慌乱、并仔细确认装置的状态。以下对异常发生时的对策进行说明。
1.
确认异常现象、及显示器上显示的信息。
2.
参照附册《故障排除》进行处理。
3.
异常无法解除时，请联系本公司营业所。
安全要点
出现错误代码「
0x02802028
」「
0x02802029
」「
0x02802006
」「
0x02802007
」时，请勿
关断装置电源、并立即联系本公司营业所。
8.2 紧急停止
按下紧急停止开关后，照明熄灭、驱动系统停止工作。
解除紧急停止
装置复位时，先解除紧急停止后点击触摸屏中的“复位”按钮。
顺时针旋转紧急停止开关即可解除紧急停止。
8.3 基板卡住时的取出方法
1.
打开正面门。
发生异常时，门锁会被解除。如果门锁没有解除时，按下紧急停止开关解除门锁。
2.
取出基板。
3.
关闭正面门。
4.
触摸点击对话框的
“OK”
按钮或
“
复位
”
按钮进行复位。复位完毕后、恢复正常工作。
※检查模式、PASS 模式时，触摸点击“下一步”按钮开始工作。
