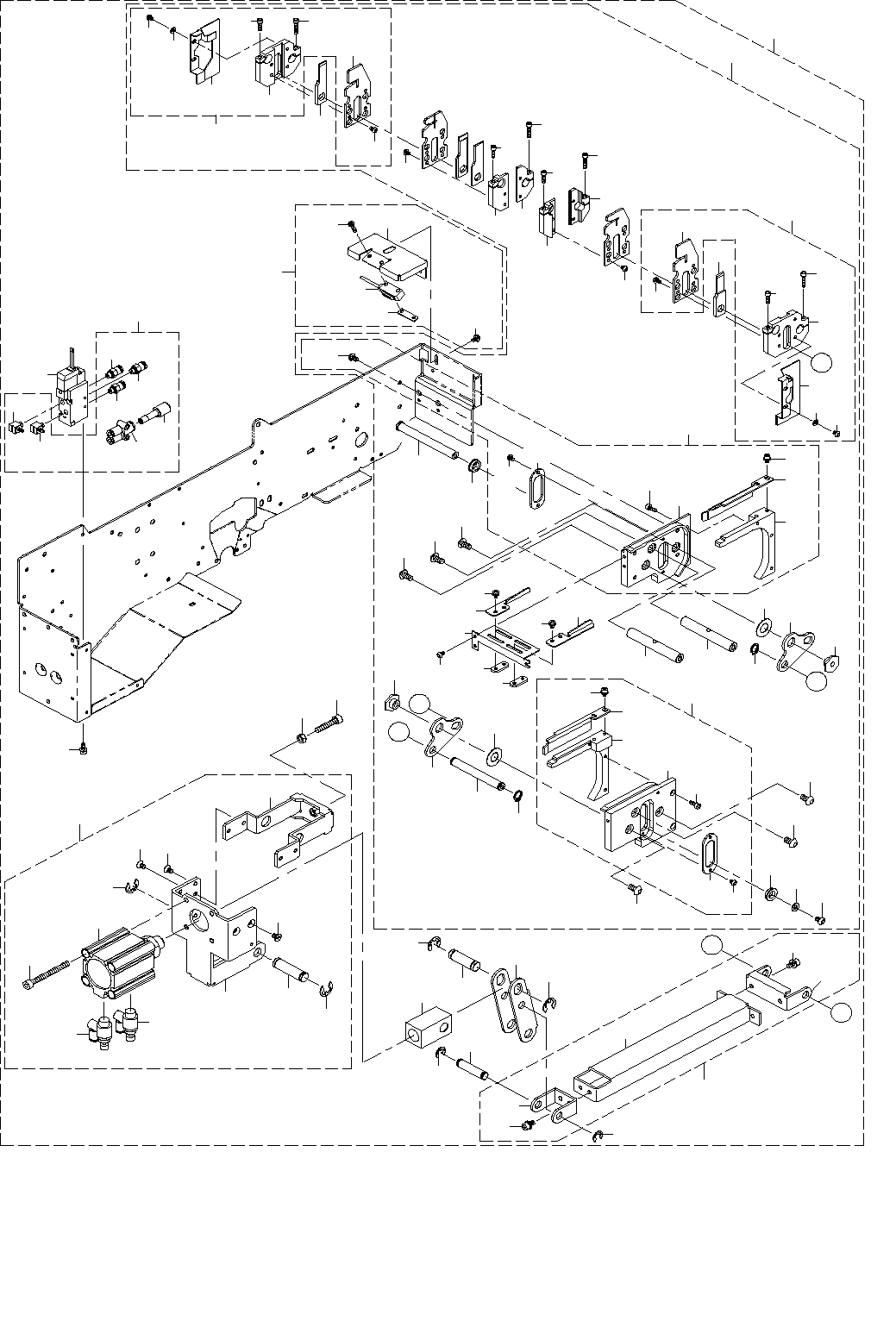

3. CUT UNIT COMPONENTS

カットユニット関係

７

６

２

４

５

３

８

１０

１１

１２

１３

１４

１５

１６

１７

１８

９

１９

２１

２２

３０

２９

９９

１００

１０１

１０２

１０３

９８

３３

３４

３６

３８

３９

３５

３２

４２

４７

４５

４９

５０

５４

５１

５２

５３

５４

５０

５５

５６

５７

５８

５９

６０

２０

６１

６２

６３

６４

Ｂ

６９

６８

６６

７０

６５

７５

７４

８９

８８

８７

６７

７７

８１

７８

８０

９１

９０

９２

８５

８６

９７

１０４

７６

５２

Ｃ

４８

５０

３１

Ａ

１

４１

２６

２８

５６

５０

２４

２５

２３

２７

４０

４３

４４

３７

４６

９３

９４

９５

９３

９６

７１

７３

７２

７９

８４

８３

８２

- 6 -

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 401-48228 ASM_AXIAL_FEEDER_L_CUT_UNIT

ＡＸＦ＿Ｌ＿カットユニット組

2 401-16322 RF CUT SV CABLE ASM

ＲＦカットＳＶケーブル組

(1)

3 401-39879 SOLENOID_VALVE_ASSY

ソレノイドバルブ組

(1)

4 PJ-0460525-01 ELBOW

バ−ブエルボ

(2)

5 PJ-2100043-00 UNION

ハーフユニオン

(3)

6 PJ-3080600-05 IKEI UNION

異径ユニオンワイ

(1)

7 401-15813 SILENCER

サイレンサ

(1)

8 SL-6030892-TN SCREW M3 L=8

座金付き六角穴ボルトＭ３Ｌ＝８

(2)

9 401-39891 C-F_CYL_BASE_ASM

ＣーＦ＿シリンダベース組

(1)

10 401-39826 C-F_CYL_BASE

ＣーＦ＿シリンダーベース

(1)

11 401-39855 AIR_CYLINDER

エアシリンダー

(1)

12 401-39856 SPEED_CONTROLLER

スピードコントローラー

(2)

13 SM-6055052-TN SCREW M5 L=50

六角穴ボルトＭ５Ｌ＝５０

(4)

14 401-39827 KNUCKLE_JOINT_PIN_GUIDE

ノックジョイントピンガイド

(1)

15 SM-1040601-SC SCREW M4X0.7 L=6

皿小ねじＭ４Ｘ０．７Ｌ＝６

(4)

16 401-39835 C-F_DRIVE_LEVER_PIN

Ｃ＿Ｆドライブレバーピン

(1)

17 RE-0800000-K0 E-SHAPED SNAP RING (8MM)

Ｅ形止め輪８

(2)

18 SM-1040601-SC SCREW M4X0.7 L=6

皿小ねじＭ４Ｘ０．７Ｌ＝６

(4)

19 401-39833 KNUCKLE_JOINT

ナックルジョイント

(1)

20 401-39834 C-F_DRIVE_LEVER

ＣーＦドライブレバー

(1)

21 401-39836 KNUCKLE_JOINT_PIN

ナックルジョイントピン

(1)

22 RE-0800000-K0 E-SHAPED SNAP RING (8MM)

Ｅ形止め輪８

(2)

23 401-39888 C-F_LEVER_LINK_ASM

ＣーＦ＿レバーリンク組

(1)

24 401-39862 C-F_LEVER_LINK_C

ＣーＦ＿レバーリンクＣ

(1)

25 401-39861 C-F_LEVER_LINK_F

ＣーＦ＿レバーリンクＦ

(1)

26 SL-6040892-TN BOLT

座金付き六角穴ボルト

(2)

27 401-39863 C-F_LEVER_LINK_R

ＣーＦ＿レバーリンクＲ

(1)

28 SL-6040892-TN BOLT

座金付き六角穴ボルト

(2)

29 401-39837 C-F_LEVER_LINK_PIN_RR

ＣーＦレバーリンクピンＲＲ

(1)

30 RE-0600000-K0 E-RING 6

Ｅ形止め輪６

(2)

31 401-48227 ASM_AXF_L_CUT_CHANGER_UNIT

ＡＸＦ＿Ｌ＿カットチェンジャーユニット組

(1)

32 401-39890 CUT_UNIT_BASE_L_ASM

カットユニットベースＬ＿組

(1)

33 401-50660 CUT_UNIT_BASE_L

カットユニットベース＿Ｌ

(1)

34 401-50655 TAPE_GUIDE_L

テープガイド＿Ｌ

(1)

35 SM-3040652-TN SCREW M4 L=6

丸ねじＭ４Ｌ＝６

(4)

36 401-39830 C-F_DRIVE_PIN_SLIDE_PL

ＣーＦ＿ドライブピンスライドＰＬ

(1)

37 401-39859 SCREW

ねじ

(2)

38 SM-6030802-TN SCREW

六角穴ボルト

(2)

39 SL-6030592-TN SCREW M3 L=5

座金付き六角穴ボルト

(2)

40 401-50658 TAPE_ADJUST_GUIDE_L

テープアジャストガイド＿Ｌ

(1)

41 401-39889 CUT_UNIT_BASE_R_ASM

カットユニットベースＲ＿組

(1)

42 401-50661 CUT_UNIT_BASE_R

カットユニットベース＿Ｒ

(1)

43 401-50656 TAPE_GUIDE_R

テープガイド＿Ｒ

(1)

44 SL-6030592-TN SCREW M3 L=5

座金付き六角穴ボルト

(2)

45 401-39830 C-F_DRIVE_PIN_SLIDE_PL

ＣーＦ＿ドライブピンスライドＰＬ

(1)

46 401-39859 SCREW

ねじ

(2)

47 SM-6030802-TN SCREW

六角穴ボルト

(2)

48 401-50659 TAPE_ADJUST_GUIDE_R

テープアジャストガイド＿Ｒ

(1)

49 401-39850 WIDTH_ADJ_SH

ワイドアジャストシャフト

(2)

50 SM-3051052-TN SCREW M5 L=10

丸ねじＭ５Ｌ＝１０

(4)

51 401-39854 WASHER

ワッシャー

(2)

52 401-39851 C-F_LEVER

ＣーＦレバー

(2)

53 401-39853 C-F_LEVER_CENTER_SH

ＣーＦレバーセンターシャフト

(2)

54 SM-3051052-TN SCREW M5 L=10

丸ねじＭ５Ｌ＝１０

(2)

55 401-39852 C-F_DRIVE_PIN

ＣーＦドライブピン

(1)

56 SB-1080014-00 ROLLING BEARING

ころがり軸受

(2)

57 WP-0430801-SC WASHER M4

平座金Ｍ４

(1)

58 SM-3040652-TN SCREW M4 L=6

丸ねじＭ４Ｌ＝６

(1)

59 401-39831 C-F_LEVER_LINK_PIN_FR

ＣーＦレバーリンクピンＦＲ

(1)

60 RC-0740811-KP C-RING

Ｃ形止め輪８

(2)

61 401-39849 CUT_BLADE_MOVE

カットブレードムーブ

(1)

62 401-46123 CUT_BLADE_MOVE_R

カットブレードムーブ＿Ｒ

(1)

63 401-69210 CUT_GUIDE_BR

カットガイドブラケット

(1)

64 SM-3030552-TN SCREW M3 L=5

丸ねじＭ３Ｌ＝５

(3)

65 401-39893 CUT_BLADE_FIX_L_ASM

カットブレードＦＩＸ＿Ｌ＿組

(1)

66 SM-6031002-TN SCREW M3 L=10

六角穴ボルトＭ３Ｌ＝１０

(1)

67 401-39844 CUT_BLADE_FIX_L

カットブレードＦＩＸ＿Ｌ

(1)

68 401-39843 CUT_BLADE_FIX_BASE_L

カットブレードＦＩＸベースＬ

(1)

69 SM-3030552-TN SCREW M3 L=5

丸ねじＭ３Ｌ＝５

(4)

70 SM-6031402-TN SCREW M3X0.5 L=8

六角穴ボルト

(1)

71 401-86438 TAPE_GUIDE_L

テープガイドＬ

(1)

72 401-39859 SCREW

ねじ

(2)

73 WP-0320500-SC WASHER M3

平座金小形丸Ｍ３

(2)

74 401-39839 FORMING_DIE_BASE_L_FR

フォーミングＤＩＥベースＬ＿ＦＲ

(1)

75 401-39841 FORMING_DIE_BASE_L_RR

フォーミングＤＩＥベースＬ＿ＲＲ

(1)

76 401-39892 CUT_BLADE_FIX_R_ASM

カットブレードＦＩＸ＿Ｒ＿組

(1)

77 SM-6031002-TN SCREW M3 L=10

六角穴ボルトＭ３Ｌ＝１０

(1)

78 401-39845 CUT_BLADE_FIX_R

カットブレードＦＩＸ＿Ｒ

(1)

79 401-39842 CUT_BLADE_FIX_BASE_R

カットブレードＦＩＸベースＲ

(1)

80 SM-3030552-TN SCREW M3 L=5

丸ねじＭ３Ｌ＝５

(4)

81 SM-6031402-TN SCREW M3X0.5 L=8

六角穴ボルト

(1)

82 401-86439 TAPE_GUIDE_R

テープガイドＲ

(1)

83 401-39859 SCREW

ねじ

(2)

84 WP-0320500-SC WASHER M3

平座金小形丸Ｍ３

(2)

85 401-39838 FORMING_DIE_BASE_R_FR

フォーミングＤＩＥベースＲ＿ＦＲ

(1)

86 401-39840 FORMING_DIE_BASE_R_RR

フォーミングＤＩＥベースＲ＿ＲＲ

(1)

87 SM-6031002-TN SCREW M3 L=10

六角穴ボルトＭ３Ｌ＝１０

(1)

88 SM-6031402-TN SCREW M3X0.5 L=8

六角穴ボルト

(1)

89 401-39859 SCREW

ねじ

(4)

90 SM-6031002-TN SCREW M3 L=10

六角穴ボルトＭ３Ｌ＝１０

(1)

91 SM-6031402-TN SCREW M3X0.5 L=8

六角穴ボルト

(1)

92 401-39859 SCREW

ねじ

(4)

93 401-69207 HOLD_PLATE

ホールドプレート

(2)

94 401-69208 CUT_LEAD_GUIDE_R

カットリードガイド＿Ｒ

(1)

95 401-69209 CUT_LEAD_GUIDE_L

カットリードガイド＿Ｌ

(1)

96 SL-4030691-SC SCREW M3 L=6

座金付きなべ小ねじＭ３Ｌ＝６

(4)

97 SM-6052502-TN SCREW

六角穴ボルト

(1)

98 401-39882 PP_SENSOR_BR_ASM

ＰＰセンサーＢＲ＿組

(1)

99 401-39857 PP_SENSOR_BR_FR

ＰＰセンサーＢＲ＿ＦＲ

(1)

100 SL-4030691-SC SCREW M3 L=6

座金付きなべ小ねじＭ３Ｌ＝６

(2)

101 401-39860 PP_SENSOR_NUT_PL

ＰＰセンサーナットプレート

(1)

102 SM-4031201-SN SCREW M3 X 12

なべ小ねじＭ３Ｘ０．５Ｌ＝１２

(2)

103 401-46252 PICK SENS ASM

ピックセンサ組

(1)

104 NM-6050001-SC NUT M5X0.8 TYPE1

六角ナットＭ５Ｘ０．８１種

(1)

- 7 -

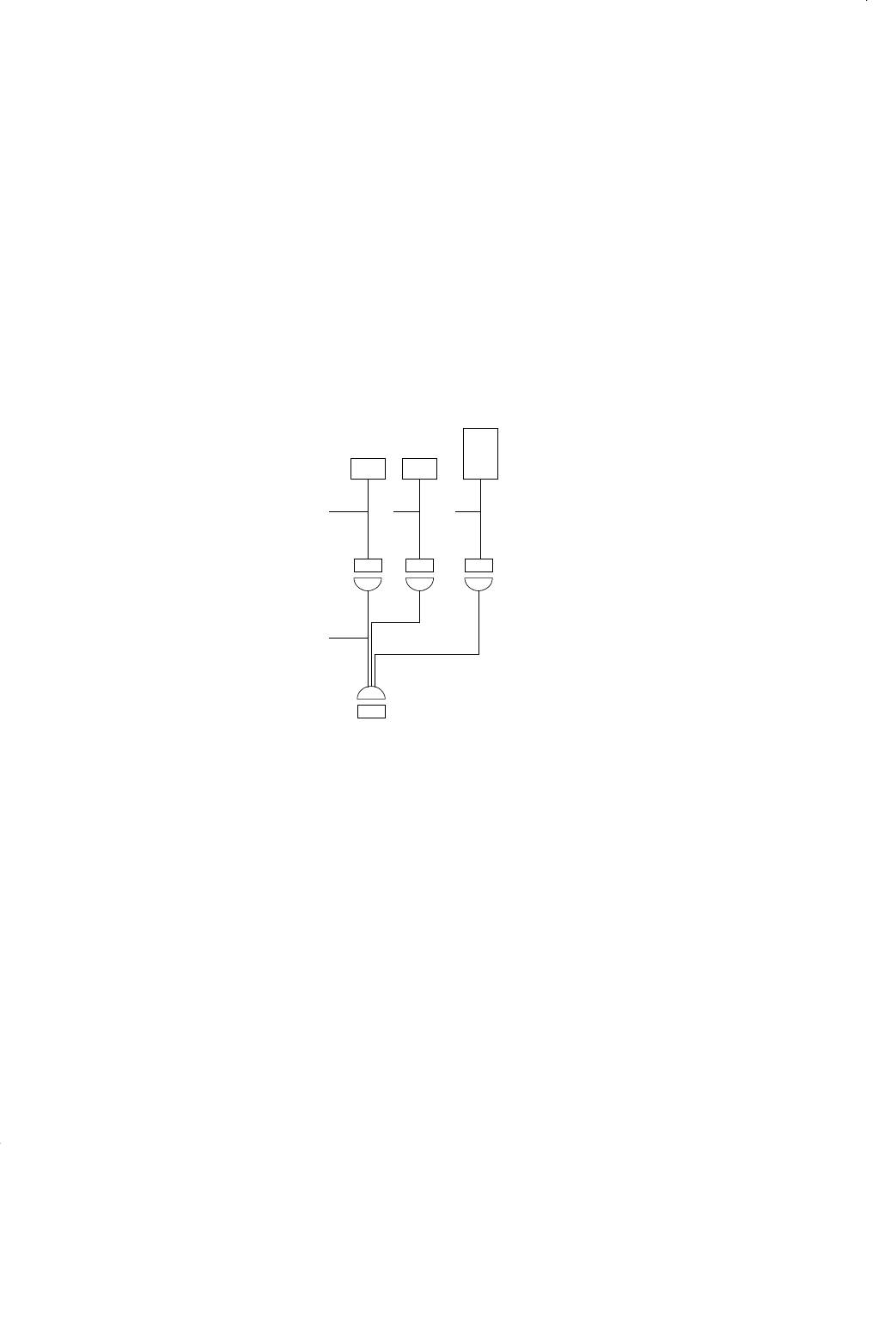

4. SYSTEM DIAGRAM

ＳＹＳＴＥＭＤＩＡＧＲＡＭ

SENS

FEED

CUT

V-

V+

V-

V+

3 4

PICK

SENSOR

FEED

CUT
