MAF-L-Rev01 - 第7页
- 4 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-3987 5 ASM_AXIAL_FEEDER _L_FEED_UNIT アキシャルフィーダＬフィードユニット組 1 2 401-3987 7 FEED_CYL_BASE _ASM フィードシリンダベース組 (1) 3 401-3980 9 FEED_CYL_BASE フィードシリンダーベース (1) 4 401-…
- 3 -

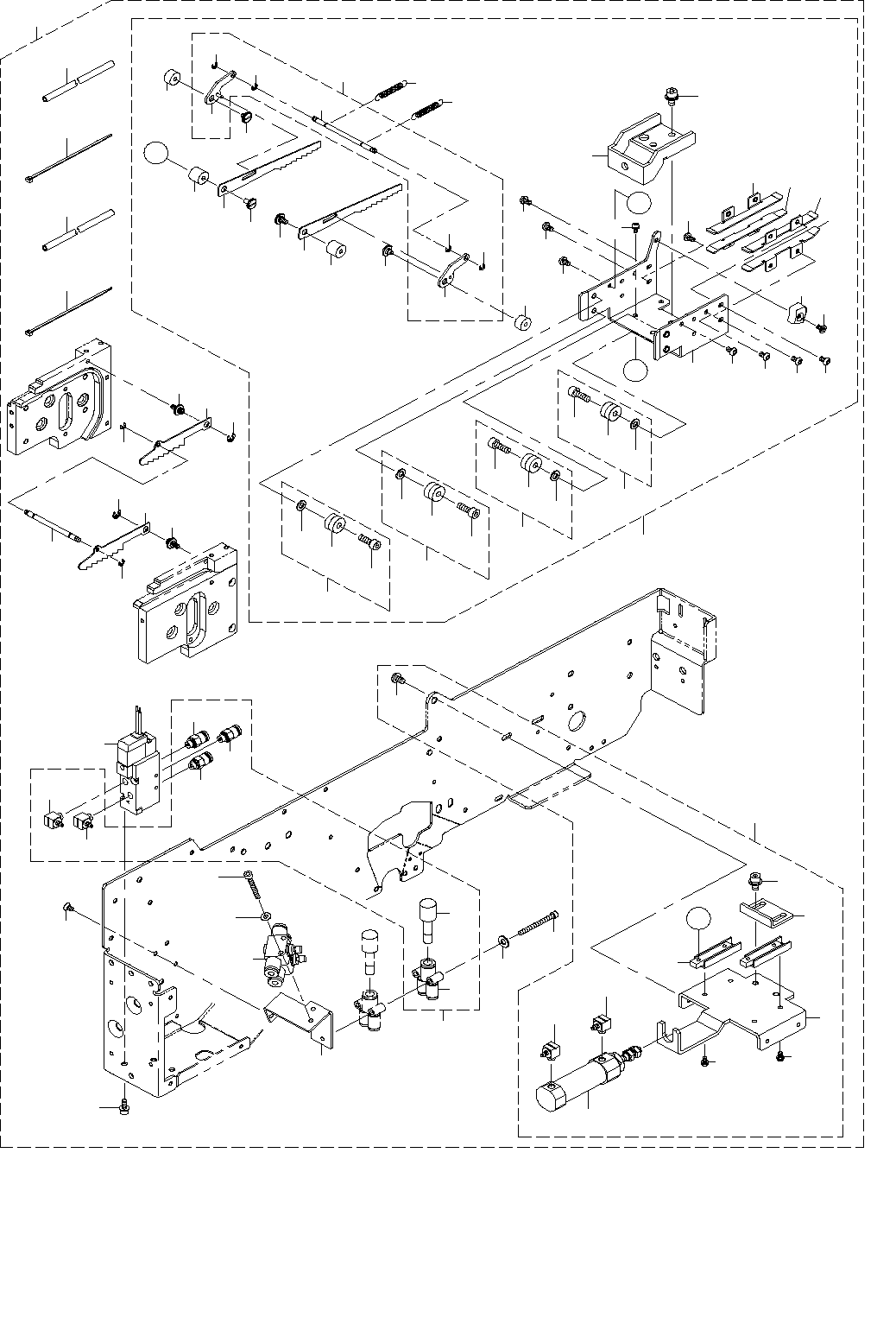

2. FEED UNIT COMPONENTS
フィードユニット関係
３
４
５
７
７
８
９
９
１２
１４
１７
１６
１６
１８
１５
１６
１７
１５
１８
１７
１５
１８
１６
１７
１５
６
１３
２０
２０
２０
３１
２１
２１
２２
２２
２３
２３
２４
２４
Ａ
Ａ
２８
２７
２９
２６
２６
２６
２５
３５
３０
３０
２０
３１
３２
３３
３４
１１
６０
３９
４１
４０
４２
４３
４４
４５
４７
４７
４８
４８
４８
５１
５２
６１
５０
５３
１０
４６
Ｂ
Ｂ
１
２
２６
３５
１８
５６
５６
５５
５５
５７
５７
５９
５８
５９
３６
３６
４９
５４
１９
３７
１９
３８
- 4 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-39875 ASM_AXIAL_FEEDER_L_FEED_UNIT
アキシャルフィーダＬフィードユニット組
1
2 401-39877 FEED_CYL_BASE_ASM
フィードシリンダベース組
(1)
3 401-39809 FEED_CYL_BASE
フィードシリンダーベース
(1)
4 401-39818 STOPPER_BR_FEED
ストッパーＢＲフィード
(1)
5 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
6 E3011-971-000 SBGA LINK PIN
ボールスライド １０３５
(2)
7 SL-4860581-SC SCREW
座金付きねじ
(4)
8 401-39865 SUPERFINE MINI CYLINDER
超ミニ シリンダ
(1)
9 PJ-0460525-01 ELBOW
バ−ブエルボ
(2)
10 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(2)
11 401-39878 FEED_ARM_BR_ASM
フィードアームＢＲ＿組
(1)
12 401-39811 FEED_ARM_BR
フィードアームブラケット
(1)
13 401-39810 FEED_BR
フィードブラケット
(1)
14 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
15 401-39881 ASM_AXF_TAPE_GUIDE_ROLLER
ＡＸＦ＿テープガイドローラー組
(4)
16 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(1)
17 SB-1040008-00 BEARING
ころがり軸受
(2)
18 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
(1)
19 401-39817 FEED_TAPE_GUIDE
フィードテープガイド
(2)
20 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(8)
21 401-39815 FEED_ARM_SH
フィードアームシャフト
(2)
22 401-39814 FEED_ARM
フィードアーム
(2)
23 401-39820 RATCHET_ARM_PIN
ラチェットアームピン
(2)
24 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
25 401-39880 RELEASE_LEVER_ASM
リリースレバー組
(1)
26 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(4)
27 401-39813 FEED_ARM_RELEASE_SH
フィードアームリリースシャフト
(1)
28 401-69467 RELEASE_LEVER_UNIT_L
リリースレバーユニット＿Ｌ
(1)
29 401-69468 RELEASE_LEVER_UNIT_R
リリースレバーユニット＿Ｒ
(1)
30 E6312-706-R00 SHAKE ARM SH
ＳＨＡＫＥアームＳＨ
(2)
31 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
32 SL-4860581-SC SCREW
座金付きねじ
(4)
33 E1119-706-C00 FREE LINK CAP
フリーリンクキャップ
(1)
34 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
(1)
35 401-39816 RELEASE_LEVER_SH
リリースレバーシャフト
(2)
36 401-67635 RATCHET_ARM_SP
ラチェットアームスプリング
(2)
37 401-86440 FEED_TAPE_GUIDE_UNDER_L
フィードテープガイドアンダーＬ
(1)
38 401-86441 FEED_TAPE_GUIDE_UNDER_R
フィードテープガイドアンダーＲ
(1)
39 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
(2)
40 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
(2)
41 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
42 401-39821 SPEED_CONTROLLER_BR
スピードコントローラブラケット
(1)
43 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
(2)
44 401-16321 RF FEED SV CABLE ASM
ＲＦ フィード ＳＶケーブル組
(1)
45 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1)
46 401-39879 SOLENOID_VALVE_ASSY
ソレノイドバルブ組
(1)
47 PJ-0460525-01 ELBOW
バ−ブエルボ
(2)
48 PJ-2100043-00 UNION
ハーフユニオン
(3)
49 PJ-3080600-08 DIFFERENT DIAMETER UNION Y
異径ユニオンワイ
(1)
50 401-15813 SILENCER
サイレンサ
(1)
51 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1.2)
52 EA-9500B01-00 CABLE BAND
束線バンド
(1)
53 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
54 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
(1)
55 401-50662 RATCHET_ARM
ラチェットアーム
(2)
56 401-50657 RATCHET_ARM_PIN_A
ラチェットアームピン＿Ａ
(2)
57 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(2)
58 401-50663 FEED_ARM_BRIDGE_SH
フィードアームブリッジシャフト
(1)
59 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(2)
60 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1)
61 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
- 5 -
3. CUT UNIT COMPONENTS
カットユニット関係
７
６
２
４
４
５
５
５
３
８
１０
１１
１２
１２
１３
１４
１５
１５
１６
１７
１７
１８
９
１９
２１
２２
２２
３０
３０
２９
９９
１００
１０１
１０２
１０３
９８
３３
３４
３６
３８
３９
３５
３２
４２
４７
４５
４９
４９
５０
５４
５１
５１
５２
５３
５３
５４
５０
５５
５６
５７
５８
５９
６０
６０
２０
６１
６２
６３
６４
Ｂ
Ｂ
６９
６８
６６
７０
６５
７５
７４
８９
８８
８７
６７
７７
８１
７８
８０
９１
９０
９２
８５
８６
９７
１０４
７６
５２
Ｃ
Ｃ
４８
５０
３１
Ａ
Ａ
１
４１
２６
２８
５６
５０
２４
２５
２３
２７
４０
４３
４４
３７
４６
９３
９４
９５
９３
９６
９６
７１
７３
７２
７９
８４
８３
８２
