Betriebsanleitung SIPLACE S-25 HM 3 Was ist zu tun ... Softwareversion SR.502.xx Ausgabe 01/2001 DE 3.5 Wenn Sie als Bediener einen Kontrollgang durchf ü hren 105 3.5 Wenn Sie als Bediener einen Kontrollgang durchf ü hre…
3 Was ist zu tun ... Betriebsanleitung SIPLACE S-25 HM
3.4 Wenn Sie die Schicht wechseln Softwareversion SR.502.xx Ausgabe 01/2001 DE
104
TIP
Stellen Sie Pipetten in einer separaten Pipettenbox bereit, in der jedes Fach mit der Bezeichnung
und der Farbe des Pipettentyps gekennzeichnet ist. So kommt es nicht so leicht Verwechslungen.
Heben Sie benutzte Kunststoffpipetten nicht auf, sondern entsorgen Sie diese sofort. 3
Abb. 3.3 - 1 Beispiel für eine Pipettenbox
3.4 Wenn Sie die Schicht wechseln
Å Spleißen Sie die Gurte rechtzeitig. So müssen nach einem Schichtwechsel die Förderer nicht
gleich nachgefüllt werden. Dies vermeidet Abholfehler und erhöhte Stillstandszeiten.
Å Geben Sie wichtige Informationen bei Schichtwechsel an den nächsten Bediener weiter, wenn
sich beispielsweise etwas am Bestückprogramm geändert hat oder an bestimmten Förderern
vermehrt Fehler auftreten. Gehen Sie hierzu auch die Liste der in Abschnitt 3.6
beschriebenen
Arbeitsschritte durch.
Å Führen Sie eine Kontrolle der Rüstung durch.
Überprüfen Sie dabei, ob die Förderer mit den richtigen Bauelementen bestückt sind und sich
am richtigen Stellplatz auf dem Bauelementetisch befinden.
HINWEIS
Übergeben Sie die Linie so, wie Sie diese selbst bei Schichtbeginn vorfinden möchten, das
heißt:
– Die Abwurfbehälter sind geleert.
– Die Abfallbehälter sind geleert.
– Die Förderbereiche sind abgesaugt.
– Defekte Förderer im Förderbereich sind ausgetauscht.
701
gelb
704
orange
705
rot
711
gelb
Betriebsanleitung SIPLACE S-25 HM 3 Was ist zu tun ...
Softwareversion SR.502.xx Ausgabe 01/2001 DE 3.5 Wenn Sie als Bediener einen Kontrollgang durchführen
105
3.5 Wenn Sie als Bediener einen Kontrollgang
durchführen
Å Überprüfen Sie, ob der Gurt richtig in den Federn des S-Gurtförderers liegt.

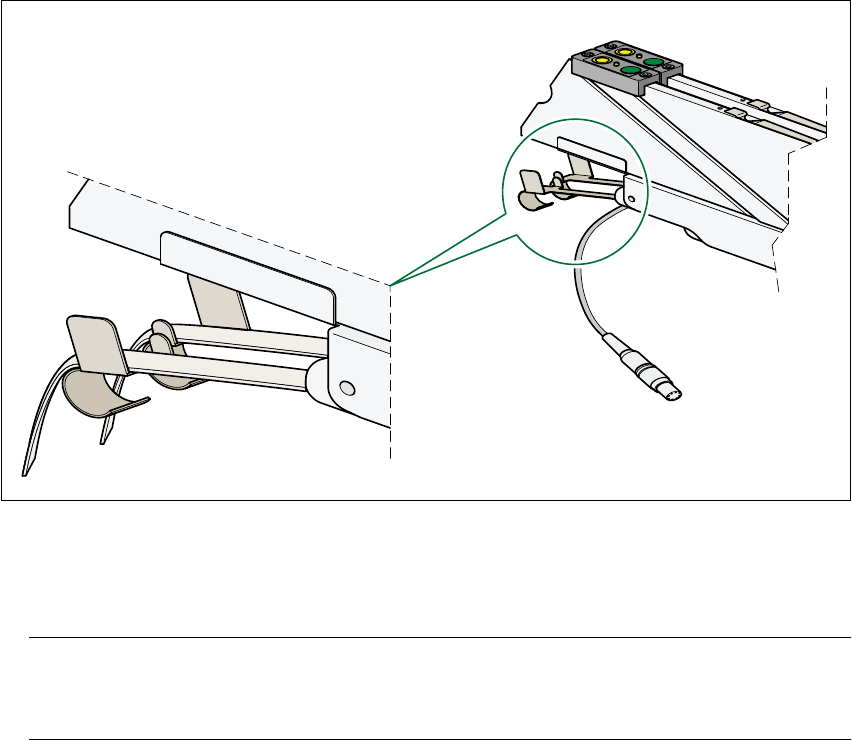

Abb. 3.5 - 1 Gurt in die Federn des S-Gurtförderers einlegen
Å Kontrollieren Sie, ob der Gurtabzugsfolienbehälter des S-Gurtförderers voll ist.
Wenn ja, ziehen Sie die Folie heraus und schneiden Sie sie mit einer Schere ab.
HINWEIS
Wenn Sie die Folie nicht abschneiden, sondern abreißen, kann dies zu Problemen mit dem
Gurtabzug führen. 3
Å Kontrollieren Sie, ob das Entnahmefenster auf dem Förderer die richtige Größe für das Baue-
lement hat.
Å Überprüfen Sie, ob Gurtführungen bei Förderern eingesetzt sind, die unterschiedliche Gurt-
breiten verarbeiten.
Å Kontrollieren Sie, ob die zusätzliche Plastikführung bei Förderern eingesetzt ist, die unter-
schiedliche Gurtbreiten verarbeiten.
Å Überprüfen Sie die Position des Leiterplattenstoppers.
Achten Sie darauf, dass der Stopper außerhalb von eventuellen Aussparungen der Leiterplatte
positioniert ist.
3 Was ist zu tun ... Betriebsanleitung SIPLACE S-25 HM
3.5 Wenn Sie als Bediener einen Kontrollgang durchführen Softwareversion SR.502.xx Ausgabe 01/2001 DE
106
Å Kontrollieren Sie die Magnetunterstützungen auf dem Hubtisch. Sie müssen so angeordnet
sein, dass sie nicht mit Bauelementen auf den Unterseiten der Leiterplatten kollidieren.
HINWEIS:
Spleißen Sie die Gurte rechtzeitig, so dass die Förderer nicht leer werden. Dies führt sonst
zu erhöhten Stillstandszeiten.
Spleißen Sie die Gurte aber auch nicht zu früh, denn wenn Sie nach dem Spleißen das Ende
des alten Gurtes auf die neue Rolle aufrollen, kann es sein, dass die Rolle des neuen Gurtes
zu voll wird, der Gurt von der Rolle gleitet und sich verhakt. Dies führt wiederum zu Abhol-
fehlern und erhöhten Stillstandszeiten. 3
Å Setzen Sie für große Gurtrollen Steckachsen in den Gurtcontainer ein.
Å Setzen Sie die Teilungsbleche ein, wie dies in Abb. 3.5 - 2 zu sehen ist und berücksichtigen Sie,
dass die kleinste Teilung des Gurtcontainers eine 2er-Teilung ist. Sie vermeiden so Bestückfeh-
ler.
