3 Was ist zu tun ... Betriebsanleitung SIPLACE S-25 HM
3.9 Was Sie beachten sollten, um Spurfehler zu vermeiden Softwareversion SR.502.xx Ausgabe 01/2001 DE
116
3.9.2 ... beim 8mm-S Gurtförderer
Å Öffnen Sie nie die Abdeckklappe, ohne zuvor den Abdeckfolienabzug zu entlasten.
Å Stellen Sie die Abholposition und die Teilung des Gurts anhand der Kurzanleitung ein, die je-
dem Gurtförderer beigefügt ist.
Å Führen Sie das Gurtmaterial über die Feder in den Gurtförderer ein.
3.9.3 ... beim Gurtcontainer
Å Setzen Sie die Teilungsbleche richtig ein (siehe Abb. 3.5 - 2).
Å Versehen Sie große Gurtrollen mit Steckachsen.
Betriebsanleitung SIPLACE S-25 HM 3 Was ist zu tun ...
Softwareversion SR.502.xx Ausgabe 01/2001 DE 3.9 Was Sie beachten sollten, um Spurfehler zu vermeiden
117
3.9.4 BE-Koordinatensystem und Abholwinkel
3

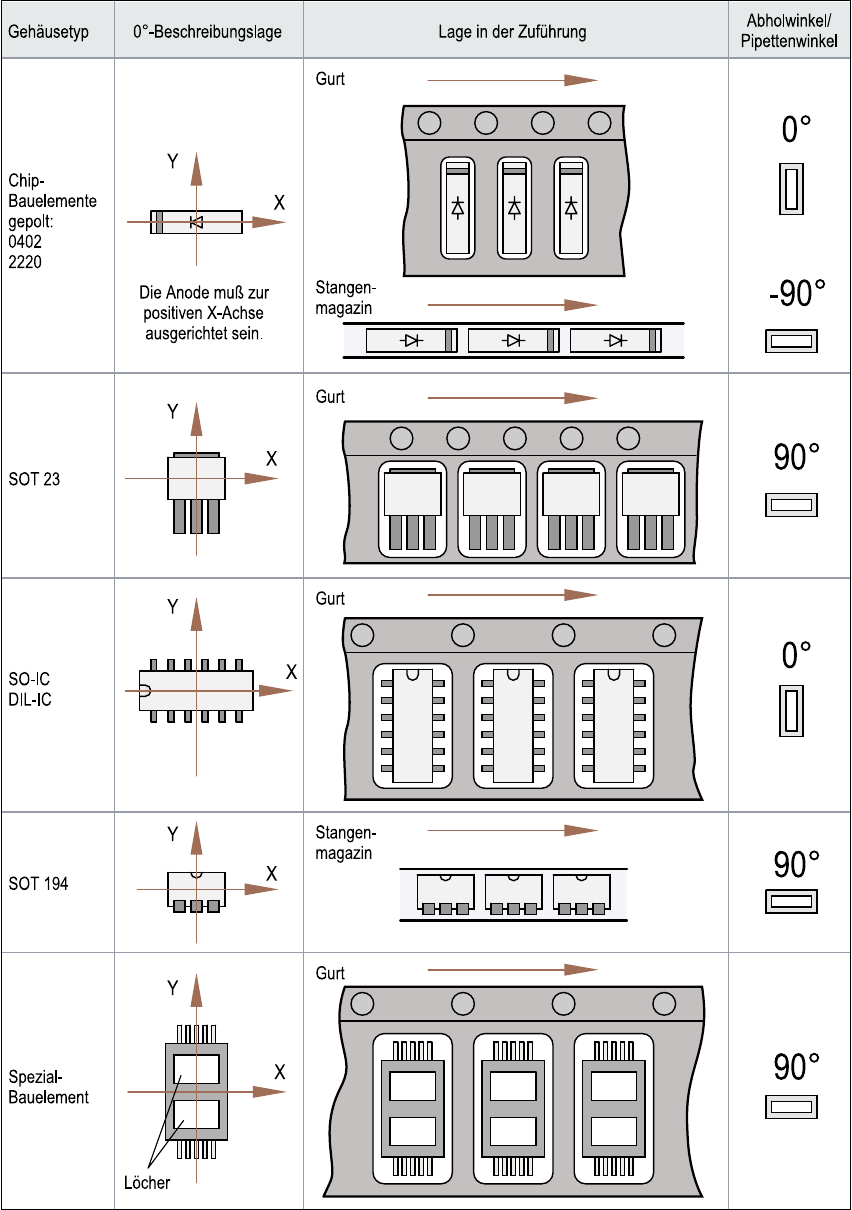

Abb. 3.9 - 2 Die Lage des Bauelements und sein Abholwinkel
3 Was ist zu tun ... Betriebsanleitung SIPLACE S-25 HM
3.10 Was Sie beachten sollten, wenn Sie Bauelemente nachfüllen Softwareversion SR.502.xx Ausgabe 01/2001 DE
118
3.10 Was Sie beachten sollten, wenn Sie Bauelemente
nachfüllen
Das Nachfüllen von Bauelementen mit und ohne Barcode ist im Handbuch ’Getting started’
beschrieben.
Å Achten Sie bei Gurtförderern darauf, dass Sie immer rechtzeitig einen neuen Gurt anspleißen,
so dass die Förderer nicht leer werden.
Å Spleißen Sie die Gurte allerdings auch nicht zu früh, denn wenn Sie nach dem Spleißen das
Ende des alten Gurtes auf die neue Rolle aufrollen, kann es sein, dass die Rolle des neuen
Gurtes zu voll wird, der Gurt von der Rolle gleitet und sich verhakt. Dies würde unter Umstän-
den Abholfehler und erhöhte Stillstandszeiten verursachen.
Å Verwenden Sie bei großen Gurtrollen unbedingt Steckachsen und achten Sie darauf, dass die
Teilungsbleche richtig eingesetzt sind (siehe Abb. 3.5 - 2
).
3.11 Werkzeugausstattung für den Bediener
Alle Bediener sollten mit dem nachfolgend aufgelistetem Werkzeug ausgestattet sein. Es wird
empfohlen, das Werkzeug in einem geeigneten Behältnis unterzubringen, um Verletzungen beim
Herausnehmen zu vermeiden (z.B. durch Pinzetten).
Jeder Bediener der Maschine benötigt:
– SMD-Pinzette
– Pinsel mit kurzen Borsten zum Reinigen des Bauelementetisches
– Einen Satz kleiner Schlitz- und Kreuzschlitzschraubendreher
– Gurtspleißzange und Material zum Spleißen
– Schere zum Anspleißen der Gurte (keine Allzweckscheren oder Seitenschneider verwenden)
– Radierstift oder Glasfaserstift zum Reinigen von Passmarken
– Wasserfeste Stifte zum Markieren der Spuren
– Reinigungsmittel (Äthylalkohol, Plexiglasreiniger, Wattestäbchen, flusenfreie Tücher,
Pfeifenreiniger)
– Korrosionsschutzmittel WD40
– Staubsauger
