Betriebsanleitung SIPLACE S-25 HM 4 BE-Handling Softwareversion SR.502.xx Ausgabe 01/2001 DE 4.2 Technische Daten der F ö rderer 125 4.2.3 3 x 8 mm S - F ö rder er f ü r 02 01/04 02-Baue lemen te Abb. 4.2 - 3 3 x 8 mm S-…
4 BE-Handling Betriebsanleitung SIPLACE S-25 HM
4.2 Technische Daten der Förderer Softwareversion SR.502.xx Ausgabe 01/2001 DE
124
4.2.2 3 x 8mm S - Förderer

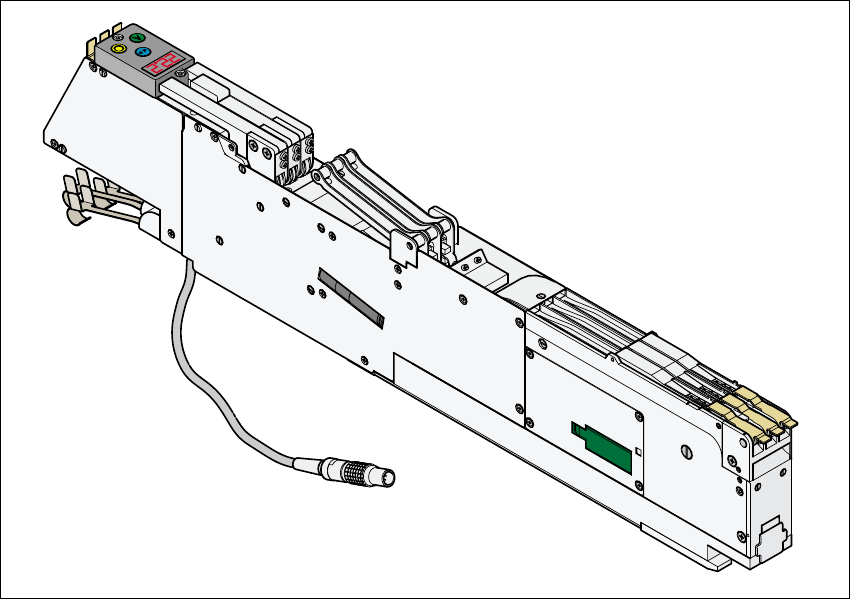

Abb. 4.2 - 2 3 x 8mm S - Förderer
Artikelnummer 00141098-xx
Breite 30mm
Spuren pro Förderer 3
Maximale Anzahl der Förderer 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 10.000 Stück
Spulendurchmesser 7" - 15" (max. 381mm)
Transporthub (einstellbar) 2mm / 4mm
Taktz ei t 60 ms
Stromversorgung 30 V-
Betriebsanleitung SIPLACE S-25 HM 4 BE-Handling
Softwareversion SR.502.xx Ausgabe 01/2001 DE 4.2 Technische Daten der Förderer
125
4.2.3 3 x 8 mm S - Förderer für 0201/0402-Bauelemente

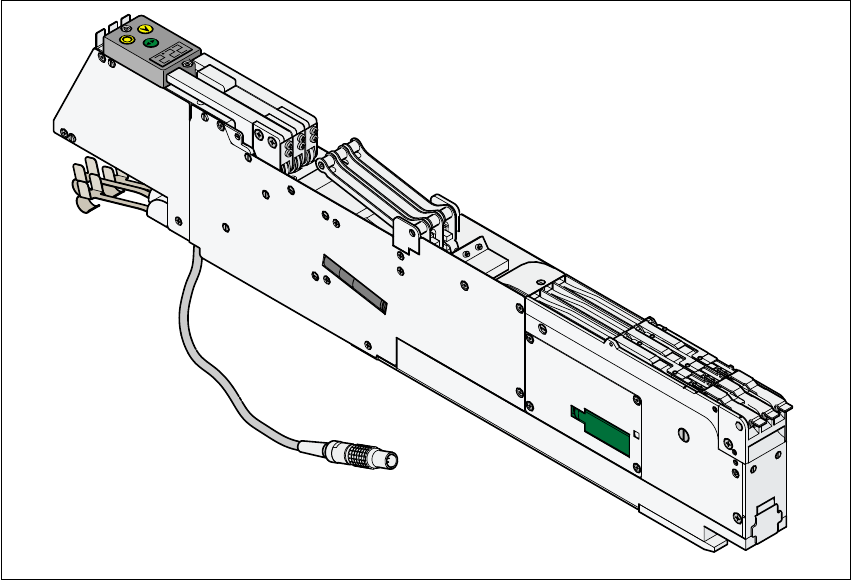

Abb. 4.2 - 3 3x8mm S-Förderer für 0201/0402-Bauelemente
Artikelnummer 00141099-xx
Breite 30 mm
Bauelementespektrum 0201, 0402
Spuren pro Förderer 3
Maximale Anzahl der Förderer 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 10.000 - 15.000 Stück
Spulendurchmesser 7" - 15" (max. 381 mm)
Transporthub (einstellbar) 2mm (4mm)
Taktzeit 60 ms
Stromversorgung 30 VDC
4 BE-Handling Betriebsanleitung SIPLACE S-25 HM
4.2 Technische Daten der Förderer Softwareversion SR.502.xx Ausgabe 01/2001 DE
126
4.2.4 12/16mm S - Förderer

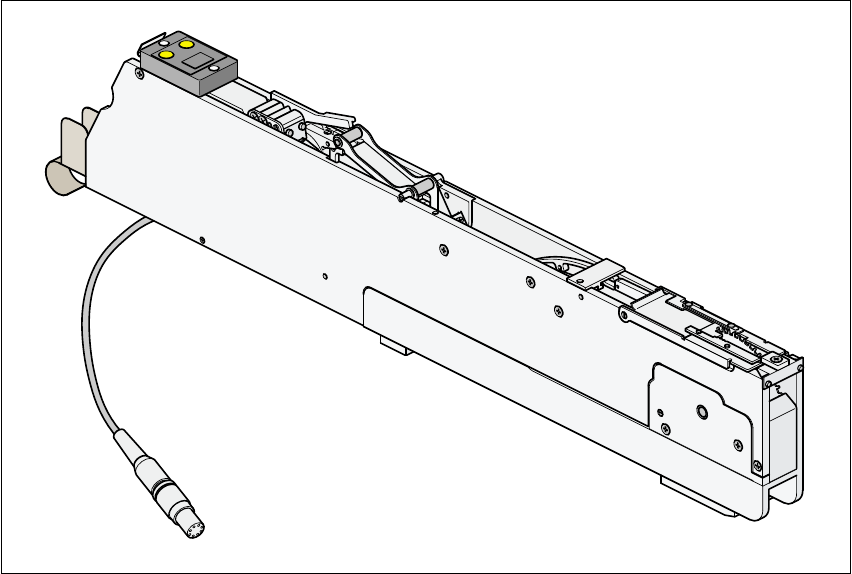

Abb. 4.2 - 4 12/16mm S - Förderer
Artikelnummer 00141092-xx
Breite 30mm
Spuren pro Förderer 1
Maximale Anzahl der Förderer 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 4000 Stück
Spulendurchmesser 7" - 15" (max. 381mm)
Transporthub (einstellbar) 4mm, 8mm, 12mm, 16mm
Taktzeit 60ms ± 5ms (Transporthub 8 mm)
Stromversorgung 30 V-
