Betriebsanleitung SIPLACE S-25 HM 4 BE-Handling
Softwareversion SR.502.xx Ausgabe 01/2001 DE 4.2 Technische Daten der Förderer
127
4.2.5 12 mm S - Förderer für Kondensatoren auf Metallpulverbasis, Bauform C/D

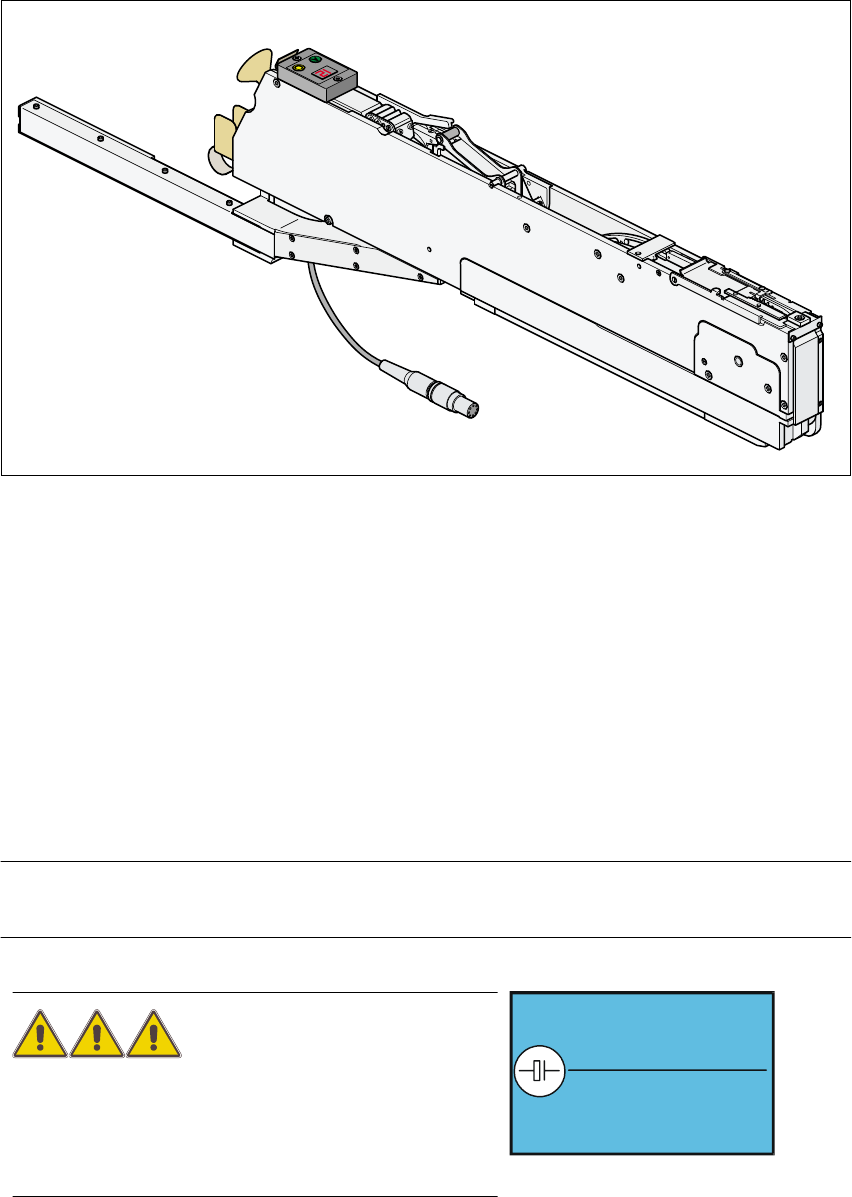

Abb. 4.2 - 5 12 mm S - Förderer für Kondensatoren auf Metallpulverbasis, Bauform C/D
Artikelnummer 00141118-xx
Breite 30mm
Spuren pro Förderer 1
Maximale Anzahl der Förderer 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 4000 Stück
Spulendurchmesser 7" - 15" (max. 381mm)
Maximale Gurthöhe 3,6 mm
Transporthub (einstellbar) 4mm, 8mm, 12mm, 16mm
Taktzeit 60ms ± 5ms (Transporthub 8 mm)
Rüttelzeit (Wartezeit) 100 ms
Stromversorgung 30 V-
HINWEIS. 4
Bei diesem Förderer ist die Gurtauflage an der Abholposition in der Höhe verstellbar. 4
GEFAHR 4
Kondensatoren auf Metallpulver-Basis wie zum Beispiel
Tantal-Kondensatoren dürfen nur mit Förderern verar-
beitet werden, die mit diesem Aufkleber gekennzeich-
net sind. 4
Aufkleber auf Förderer (vergrößert)
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
4 BE-Handling Betriebsanleitung SIPLACE S-25 HM
4.2 Technische Daten der Förderer Softwareversion SR.502.xx Ausgabe 01/2001 DE
128
4.2.6 12 mm S - Förderer für Kondensatoren auf Metallpulverbasis, Bauform E

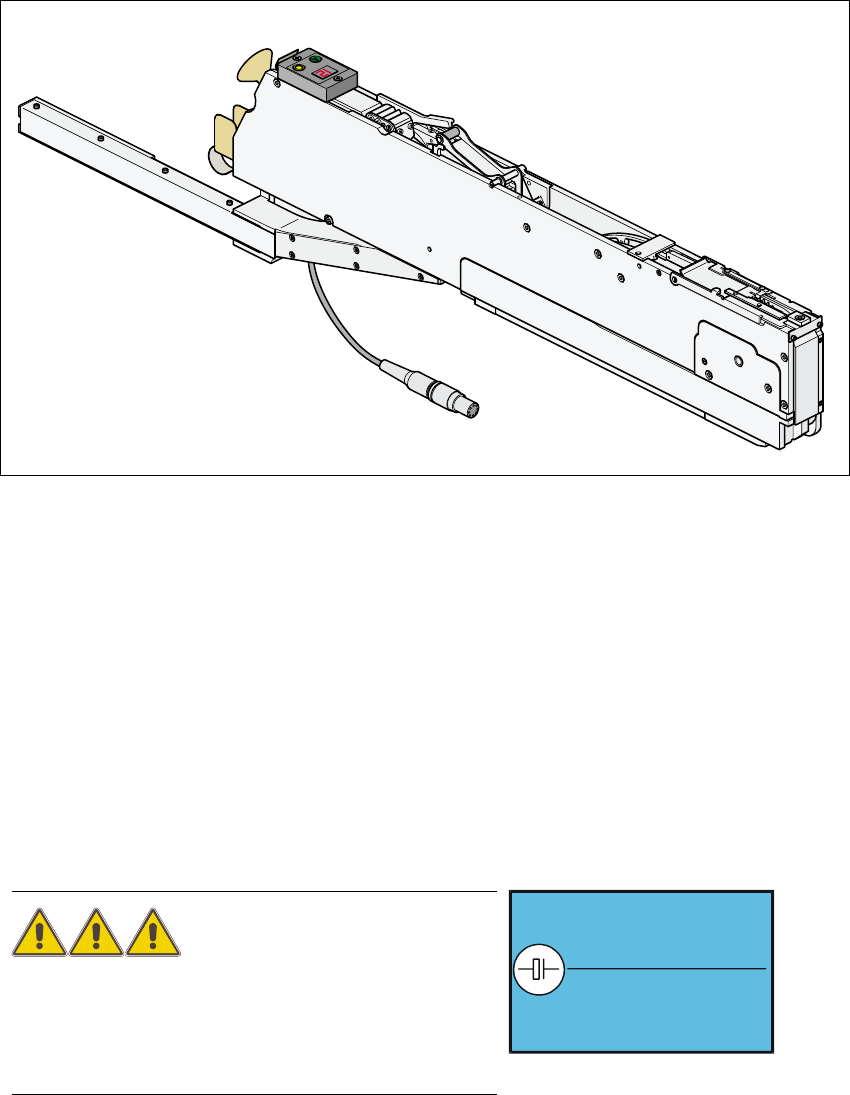

Abb. 4.2 - 6 12 mm S - Förderer für Kondensatoren auf Metallpulverbasis, Bauform E
Artikelnummer 00141117-xx
Breite 30mm
Spuren pro Förderer 1
Maximale Anzahl der Förderer 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 4000 Stück
Spulendurchmesser 7" - 15" (max. 381mm)
Maximale Gurthöhe 3,6 mm
Transporthub (einstellbar) 4mm, 8mm, 12mm, 16mm
Taktzeit 60ms ± 5ms (Transporthub 8 mm)
Rüttelzeit (Wartezeit) 100 ms
Stromversorgung 30 V-
GEFAHR 4
Kondensatoren auf Metallpulver-Basis wie zum Beispiel
Tantal-Kondensatoren dürfen nur mit Förderern verar-
beitet werden, die mit diesem Aufkleber gekennzeich-
net sind. 4
Aufkleber auf Förderer (vergrößert)
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
Betriebsanleitung SIPLACE S-25 HM 4 BE-Handling
Softwareversion SR.502.xx Ausgabe 01/2001 DE 4.2 Technische Daten der Förderer
129
4.2.7 24/32mm S - Förderer

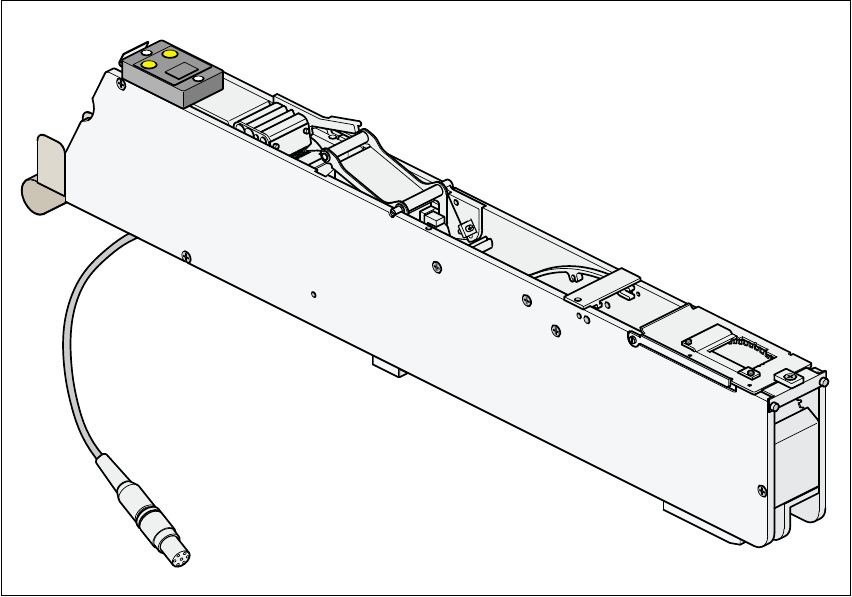

Abb. 4.2 - 7 24/32mm S - Förderer
Artikelnummer 00141093-xx
Breite 45mm
Spuren pro Förderer 1
Maximale Anzahl der Förderer 2 x 13
Bauelementevorrat bei 7"-Spulen ca. 2000 Stück
Spulendurchmesser max. 15" (max. 381mm)
Transporthub (einstellbar) 4 bis 32mm, (in 4mm-Schritten)
Taktzeit 60ms ± 5ms (Transporthub 8 mm)
Stromversorgung 30 V-
