Betriebsanleitung SIPLACE S-25 HM 4 BE-Handling
Softwareversion SR.502.xx Ausgabe 01/2001 DE 4.3 Förderer rüsten
133
4.3 Förderer rüsten
4.3.1 BE-Tisch und Förderer für das Rüsten vorbereiten
Å Wählen Sie den Stellbereich für den zu verwendenden Förderer (siehe Rüttler-Konfiguration).
Å Fahren Sie den Bestückkopf in die Warteposition und betätigen Sie den Not-Halt-Taster.
Å Öffnen Sie die Schutzhauben.
Å Reinigen Sie die Stellfläche der Förderer und die Stellfläche für die Förderer auf dem BE-Tisch.
Å Stellen Sie den Förderer auf die zuvor ausgewählte Spur des BE-Tisches (siehe Rüttler-Kon-
figuration).
4.3.2 Förderer einsetzen
Å Setzen Sie den Förderer so ein, dass die Rückseite des Förderers durch die Kugelzentrierung,
die Frontseite durch den entsprechenden Zentrierstift auf dem Bauelementetisch fixiert wird.
Dabei ist es wichtig, dass die Förderer gemäß ihrer Breite richtig auf dem Bauelementetisch
platziert werden.
Å Kontrollieren Sie, ob der Förderer sicher auf dem Bauelementetisch aufliegt.
Å Schließen Sie den Stecker des Förderers an die Buchse an, die sich unter dem Stellplatz be-
findet.
HINWEIS 4
Achten Sie darauf, dass Sie zum Anschluss des Förderers unbedingt die zum Stellplatz ge-
hörende Buchse verwenden, da die Förderer den Steuerimpuls über diese Buchse erhalten.
Möglicherweise arbeitet der Förderer nicht richtig, wenn er nicht an der richtigen Buchse an-
geschlossen wird. 4
Å Schließen Sie die Schutzhauben und schalten Sie die Steuerung wieder ein.
Å Führen Sie gegebenenfalls eine Nachfüllkontrolle durch.
Å Setzen Sie die Bestückung fort.
4 BE-Handling Betriebsanleitung SIPLACE S-25 HM
4.3 Förderer rüsten Softwareversion SR.502.xx Ausgabe 01/2001 DE
134

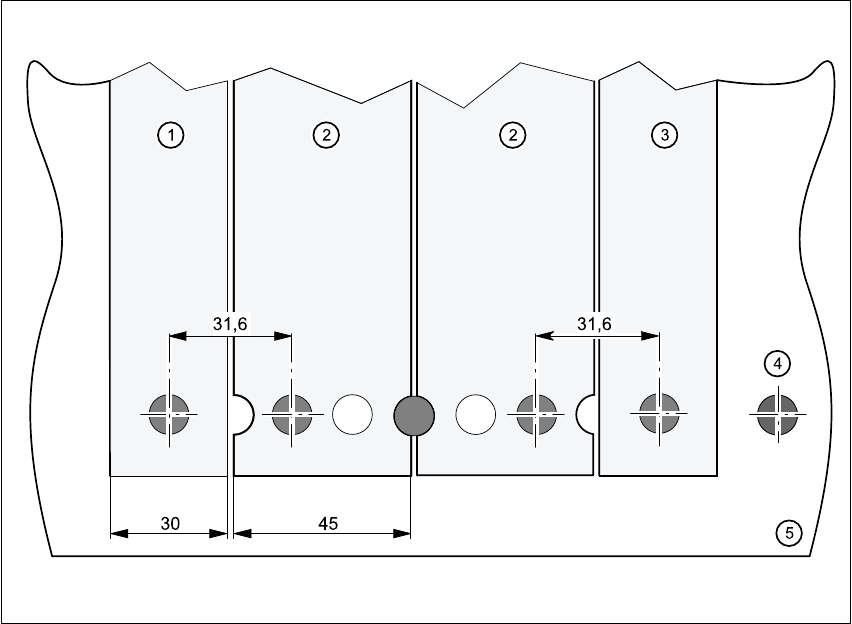

Abb. 4.3 - 1 Einsetzen von Förderern einer Breite von 30 bzw. 45 mm auf dem BE-Tisch
(1) Förderer, 30 mm breit
(2) Förderer, 45 mm breit
(3) Förderer, 30 mm breit
(4) Kugelzentrierung
(5) BE-Tisch
Betriebsanleitung SIPLACE S-25 HM 4 BE-Handling
Softwareversion SR.502.xx Ausgabe 01/2001 DE 4.4 Gurtcontainer
135
4.4 Gurtcontainer
4.4.1 Übersicht
Es können Spulen mit einem Spulendurchmesser von bis zu 15" verwendet werden. Verwenden
Sie Steckachsen, wenn Sie 15"-Spulen verarbeiten. Setzen Sie diese in die Teilungsbleche ein,
wie dies in Abb. 4.4 - 1
dargestellt ist.
HINWEIS 4
Wir empfehlen, bei Gurtspulen mit einem Durchmesser > 5" Steckachsen zu verwenden, um die
Betriebssicherheit der Förderer zu gewährleisten. 4
Abb. 4.4 - 1 BE-Wechseltisch und Gurtcontainer
(1) BE-Wechseltisch (2) Steckachse
(3) Gurtabfallbehälter (4) Teilungsblech
(5) Gurtcontainer
