Betriebsanleitung SIPLACE S-25 HM 4 BE-Handling
Softwareversion SR.502.xx Ausgabe 01/2001 DE 4.4 Gurtcontainer
135
4.4 Gurtcontainer
4.4.1 Übersicht
Es können Spulen mit einem Spulendurchmesser von bis zu 15" verwendet werden. Verwenden
Sie Steckachsen, wenn Sie 15"-Spulen verarbeiten. Setzen Sie diese in die Teilungsbleche ein,
wie dies in Abb. 4.4 - 1
dargestellt ist.
HINWEIS 4
Wir empfehlen, bei Gurtspulen mit einem Durchmesser > 5" Steckachsen zu verwenden, um die
Betriebssicherheit der Förderer zu gewährleisten. 4

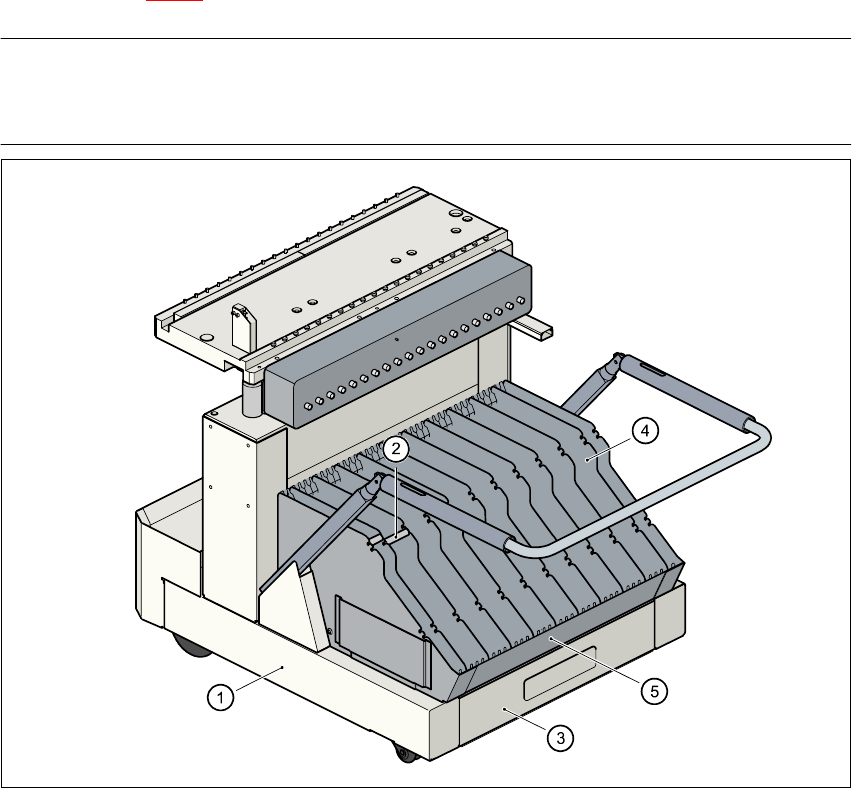

Abb. 4.4 - 1 BE-Wechseltisch und Gurtcontainer
(1) BE-Wechseltisch (2) Steckachse
(3) Gurtabfallbehälter (4) Teilungsblech
(5) Gurtcontainer
4 BE-Handling Betriebsanleitung SIPLACE S-25 HM
4.5 Leergurtschneideinrichtung Softwareversion SR.502.xx Ausgabe 01/2001 DE
136
4.5 Leergurtschneideinrichtung
4.5.1 Allgemeines
Der Bestückautomat ist an den Einbauplätzen der beiden BE-Wechseltische jeweils mit einer
Leergurtschneideinrichtung ausgerüstet. Sie dient zum Zerschneiden des Gurtabfalls. Die
Schnittstücke des Gurtes fallen in den Abfallbehälter im BE-Wechseltisch.
Å Entleeren Sie diesen Abfallbehälter täglich.

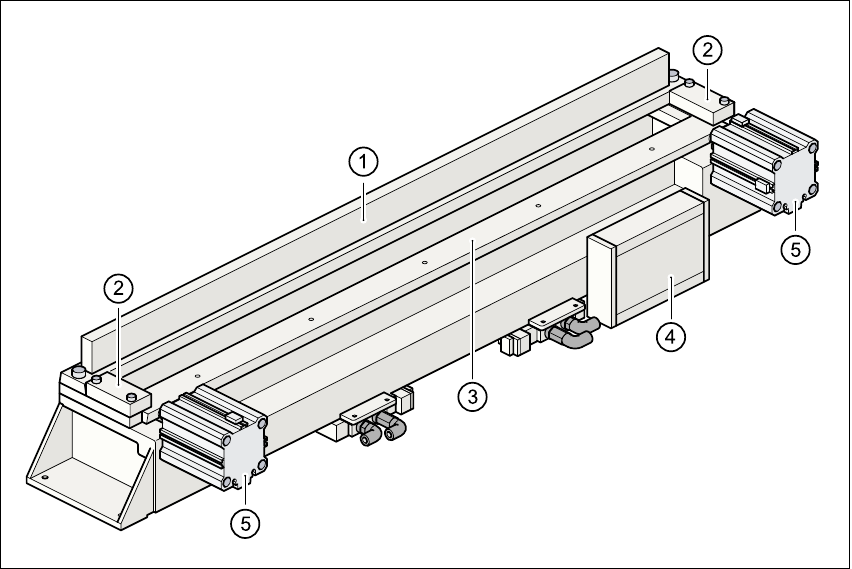

Abb. 4.5 - 1 Leergurtschneideinrichtung
(1) Feststehendes Schneidmesser
(2) Niederhalter
(3) Bewegliches Schneidmesser
(4) Steuerelektronik
(5) Kurzhubzylinder
Betriebsanleitung SIPLACE S-25 HM 4 BE-Handling
Softwareversion SR.502.xx Ausgabe 01/2001 DE 4.5 Leergurtschneideinrichtung
137
4.5.2 Einlegen des Gurtes in die Leergurtschneideinrichtung:
Abb. 4.5 - 2 Einlegen des Gurtes in die Leergurtschneideinrichtung:
(1) Leergurtleitkanal
(2) Leergurt
(3) Zur Leergurtschneideinrichtung
