Betriebsanleitung SIPLACE S-25 HM 4 BE-Handling Softwareversion SR.502.xx A usgabe 01/2001 DE 4.6 BE-Wechselt isch, fahrbar 139 4.6 BE-Wechseltisch, fahrbar 4.6.1 Sicherheit shinweise zum An- und Abdocken des fahrbaren B…
4 BE-Handling Betriebsanleitung SIPLACE S-25 HM
4.5 Leergurtschneideinrichtung Softwareversion SR.502.xx Ausgabe 01/2001 DE
138
HINWEIS
Verwenden Sie an den Bestückautomaten nur die für diesen Automaten vorgesehenen Gurtför-
derer. Vor den Förderern befindet sich der Leergurtleitkanal, in dem die Leergurte abgeführt wer-
den. 4
Å Legen Sie den Gurt in den Förderer ein.
Å Führen Sie den Leergurt, wie in Abb. 4.5 - 2 dargestellt, in den Leergurtleitkanal der Schneid-
einrichtung ein.
Vor den Förderern befinden sich die Leergurtleitkanäle. Sie sitzen unmittelbar über den Leergurt-
schneideinrichtungen.
Über den Leergurtleitkanal wird der Gurt automatisch in die darunterliegende Leergurtschneid-
einrichtung geführt. Dort wird der Gurt von dem pneumatisch betätigten Schneidmesser zerklei-
nert. Der Gurtabfall gelangt über die Gurtabfallrutsche in den Auffangbehälter des BE-
Wechseltisches.
Abb. 4.5 - 3 Gurtabfallbehälter im BE-Wechseltisch, herausziehbar
(1) BE-Wechseltisch, fahrbar
(2) Gurtabfallbehälter, herausziehbar
Betriebsanleitung SIPLACE S-25 HM 4 BE-Handling
Softwareversion SR.502.xx Ausgabe 01/2001 DE 4.6 BE-Wechseltisch, fahrbar
139
4.6 BE-Wechseltisch, fahrbar
4.6.1 Sicherheitshinweise zum An- und Abdocken des fahrbaren BE-Wechsel-
tischs
WARNUNG 4
Å Greifen Sie bei laufender Maschine niemals in die Spalte zwischen den BE-Wechseltischen
und dem Automatenständer (Pos. 1).
Å Die Versorgungskabel für die BE-Wechseltische dürfen nur dann an die Automatensteckdosen
(Pos. 2) angeschlossen bzw. von diesen abgezogen werden, wenn der BE-Wechseltisch am
Automaten angedockt ist.
Å Es ist grundsätzlich untersagt, die Verbindungskabel der BE-Wechseltische an die Steckdosen
des Automaten anzuschließen und den BE-Wechseltisch über die Druckluftsteuerung außer-
halb des Automaten zu bedienen (Pos. 3).
Abb. 4.6 - 1 Sicherheitshinweise zum fahrbaren BE-Wechseltisch
4 BE-Handling Betriebsanleitung SIPLACE S-25 HM
4.6 BE-Wechseltisch, fahrbar Softwareversion SR.502.xx Ausgabe 01/2001 DE
140
4.6.2 BE-Wechseltisch abdocken

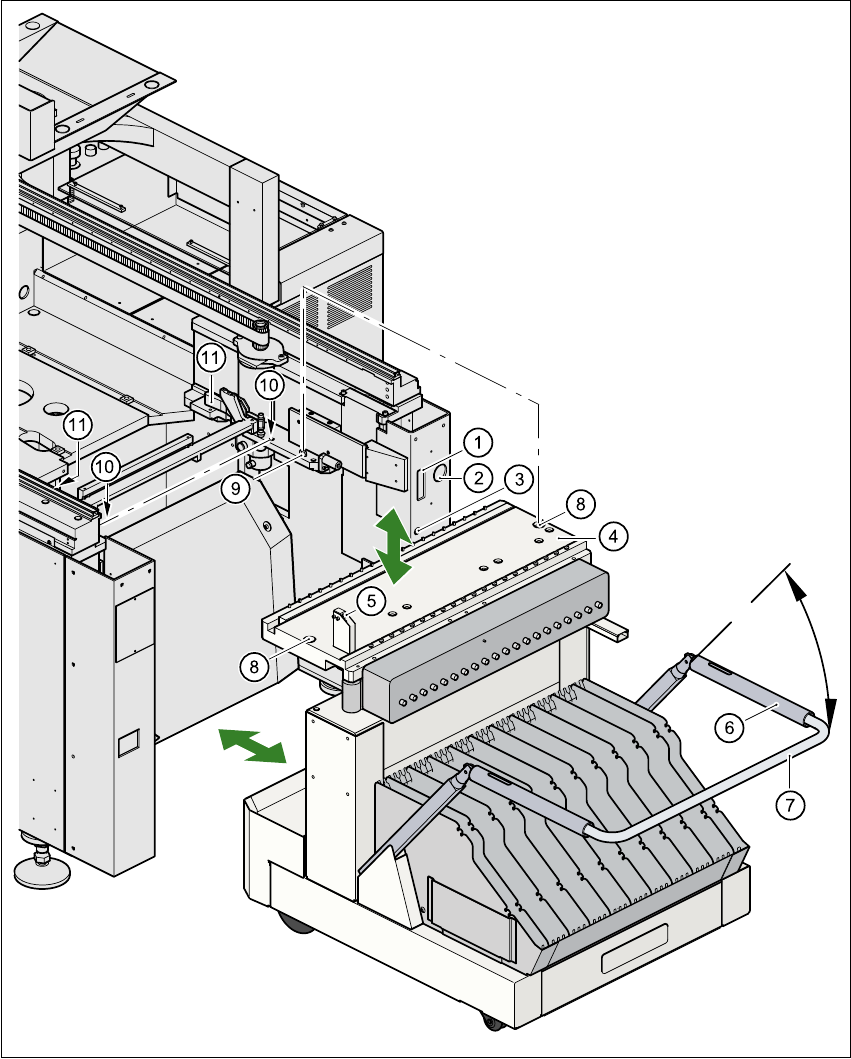

Abb. 4.6 - 2 Abdocken des fahrbaren BE-Wechseltisches
