4 BE-Handling Betriebsanleitung SIPLACE S-25 HM
4.6 BE-Wechseltisch, fahrbar Softwareversion SR.502.xx Ausgabe 01/2001 DE
142
4.6.3 BE-Wechseltisch andocken
WARNUNG 4
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wechseltischbereichs befindet. 4
VORSICHT 4
Achten Sie beim Andocken des BE-Wechseltisches darauf, dass sich die BE-Tischplatte in ihrer
oberen Endstellung befindet und der Bügel (Pos. 7) nach oben geklappt ist. 4
Å Kürzen Sie die Leergurte der Förderer.
Å Kontrollieren Sie, dass die Auflagefläche (Pos. 10) für die BE-Tischplatte sauber ist.
Å Schieben Sie den BE-Wechseltisch vorsichtig in den Automaten ein.
Å Stecken Sie den Stecker der Druckluftversorgung (Pos. 3) an.
Å Schließen Sie das Steuerkabel (Pos. 1) an.
Å Schließen Sie das Stromversorgungskabel (Pos. 2) für den BE-Wechseltisch an.
Å Ziehen Sie gleichzeitig beide Betätigungsrohre (Pos. 6) in Ihre Richtung und klappen Sie da-
nach den Bügel (Pos. 7) des BE-Wechseltisches nach unten, um die BE-Wechseltischplatte
absenken zu können.
Å Prüfen Sie, ob sich die Zentrierbohrungen der BE-Tischplatte genau über den Zentrierbolzen
des Automaten befinden.
Å Drücken Sie den Taster (Pos. 5) so lange, bis sich die BE-Tischplatte in ihrer oberen Endstel-
lung befindet.
Å Lassen Sie den Taster los. Die BE-Tischplatte senkt sich ab.
Å Achten Sie darauf dass die Zentrierstifte in die Zentrierbohrungen der BE-Tischplatte greifen
und sich die BE-Tischplatte vollständig abgesenkt hat.
Å Klappen Sie den Bügel (Pos. 7) des BE-Wechseltisches nach oben.
Å Arretieren Sie beide Horizontalspanner (Pos. 11).
Å Schließen Sie die Seitenscheiben und die Schutzhaube.
Å Starten Sie den Automaten mit der Starttaste.
Betriebsanleitung SIPLACE S-25 HM 4 BE-Handling
Softwareversion SR.502.xx Ausgabe 01/2001 DE 4.7 Matrix-Tray-Changer
143
4.7 Matrix-Tray-Changer
4.7.1 Übersicht

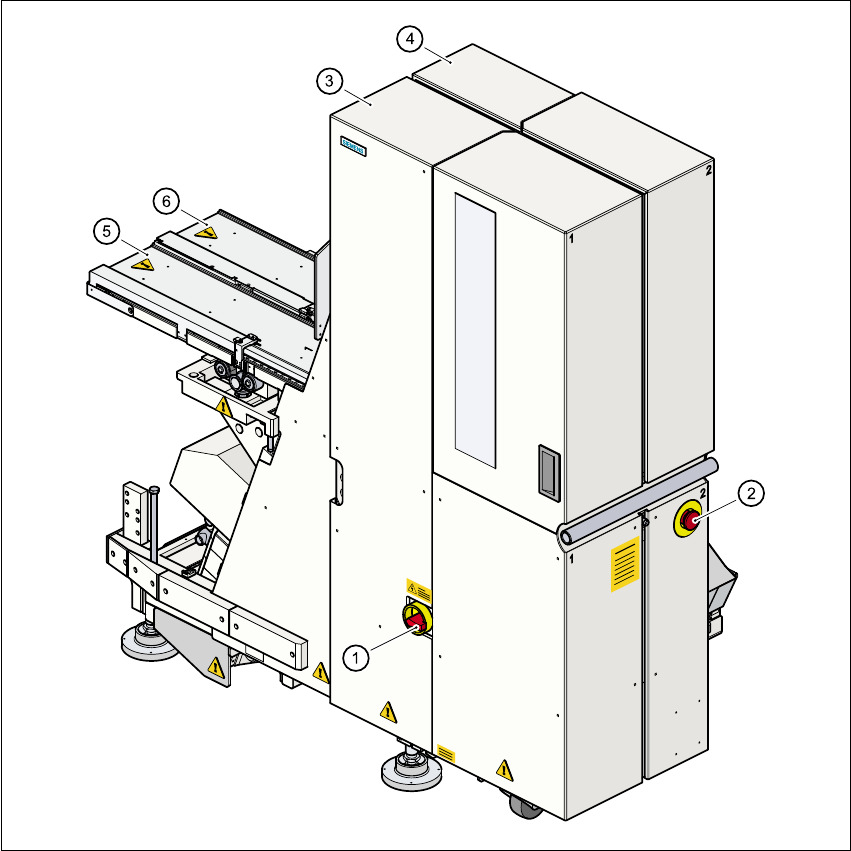

Abb. 4.7 - 1 Matrix-Tray-Changer, Ansicht Rückseite
(1) Hauptschalter
(2) NOT-HALT-Pilzdrucktaster
(3) Turm 1 zur Aufnahme von max. 40 Flächenmagazinen
(4) Turm 2 zur Aufnahme von max. 40 Flächenmagazinen
(5) Zuführachse 1
(6) Zuführachse 2
4 BE-Handling Betriebsanleitung SIPLACE S-25 HM
4.7 Matrix-Tray-Changer Softwareversion SR.502.xx Ausgabe 01/2001 DE
144
4.7.2 Allgemeines
Der Einsatz von Flatpack-IC gewinnt in der Fertigung von Flachbaugruppen eine immer größer
werdende Bedeutung. Diese Bauelemente werden mittlerweile fast ausschließlich in Flächenma-
gazinen bereitgestellt.
Der Platzbedarf von Flächenmagazinen ist allerdings im Vergleich zur Bauelementedichte relativ
groß.
Zudem müssen aufgrund der geringen Bauelemente-Kapazität die Flächenmagazine häufig
gewechselt werden, wobei bei manuellem Wechsel der Bestückvorgang unterbrochen werden
muss.
Durch den Einsatz eines Matrix-Tray-Changers (MTC) entsteht beim Speichern und automati-
schen Wechseln der Flächenmagazine kein unnötiger Zeitverlust. Durch einen wahlfreien pro-
grammierbaren Zugriff auf bis zu 2 x 40 Flächenmagazine vergrößert sich außerdem das
Angebot an bereitgestellten Bauelementen.
HINWEIS: 4
Der MTC lässt sich an der rechten Seite des Automaten an Stellplatz 1 und/oder an der linken
Seite des Automaten an Stellplatz 3 andocken. Er beansprucht nicht die gesamte Breite eines
Stellplatzes. Der im Matrix-Tray-Changer integrierte BE-Tisch (siehe Pos. 02 in Abb. 4.7 - 2
) hat
eine Kapazität von 9 Förderer-Stellplätzen. 4
