Betriebsanleitung SIPLACE S-25 HM 4 BE-Handling
Softwareversion SR.502.xx Ausgabe 01/2001 DE 4.7 Matrix-Tray-Changer
143
4.7 Matrix-Tray-Changer
4.7.1 Übersicht
Abb. 4.7 - 1 Matrix-Tray-Changer, Ansicht Rückseite
(1) Hauptschalter
(2) NOT-HALT-Pilzdrucktaster
(3) Turm 1 zur Aufnahme von max. 40 Flächenmagazinen
(4) Turm 2 zur Aufnahme von max. 40 Flächenmagazinen
(5) Zuführachse 1
(6) Zuführachse 2
4 BE-Handling Betriebsanleitung SIPLACE S-25 HM
4.7 Matrix-Tray-Changer Softwareversion SR.502.xx Ausgabe 01/2001 DE
144
4.7.2 Allgemeines
Der Einsatz von Flatpack-IC gewinnt in der Fertigung von Flachbaugruppen eine immer größer
werdende Bedeutung. Diese Bauelemente werden mittlerweile fast ausschließlich in Flächenma-
gazinen bereitgestellt.
Der Platzbedarf von Flächenmagazinen ist allerdings im Vergleich zur Bauelementedichte relativ
groß.
Zudem müssen aufgrund der geringen Bauelemente-Kapazität die Flächenmagazine häufig
gewechselt werden, wobei bei manuellem Wechsel der Bestückvorgang unterbrochen werden
muss.
Durch den Einsatz eines Matrix-Tray-Changers (MTC) entsteht beim Speichern und automati-
schen Wechseln der Flächenmagazine kein unnötiger Zeitverlust. Durch einen wahlfreien pro-
grammierbaren Zugriff auf bis zu 2 x 40 Flächenmagazine vergrößert sich außerdem das
Angebot an bereitgestellten Bauelementen.
HINWEIS: 4
Der MTC lässt sich an der rechten Seite des Automaten an Stellplatz 1 und/oder an der linken
Seite des Automaten an Stellplatz 3 andocken. Er beansprucht nicht die gesamte Breite eines
Stellplatzes. Der im Matrix-Tray-Changer integrierte BE-Tisch (siehe Pos. 02 in Abb. 4.7 - 2
) hat
eine Kapazität von 9 Förderer-Stellplätzen. 4
Betriebsanleitung SIPLACE S-25 HM 4 BE-Handling
Softwareversion SR.502.xx Ausgabe 01/2001 DE 4.7 Matrix-Tray-Changer
145

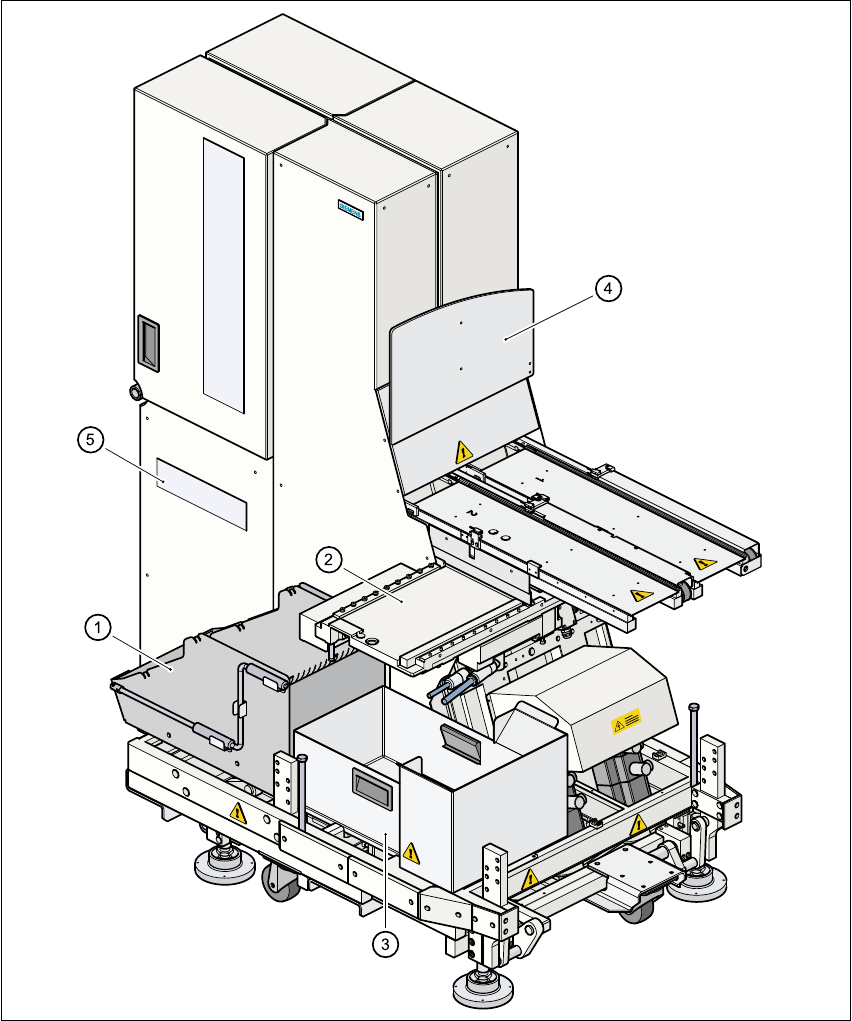

Abb. 4.7 - 2 Matrix-Tray-Changer, Ansicht Frontseite
(1) Gurtcontainer
(2) Integrierter BE-Tisch mit 9 Stellplätzen
(3) Gurtabfallbehälter
(4) Eingreifschutz zum Innenraum des SIPLACE-Automaten
(5) Anzeigefeld für Status, Warnungen und Störungen
