5 Stationserweiterungen Betriebsanleitung SIPLACE S-25 HM
5.1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf Softwareversion SR.502.xx Ausgabe 01/2001 DE
154

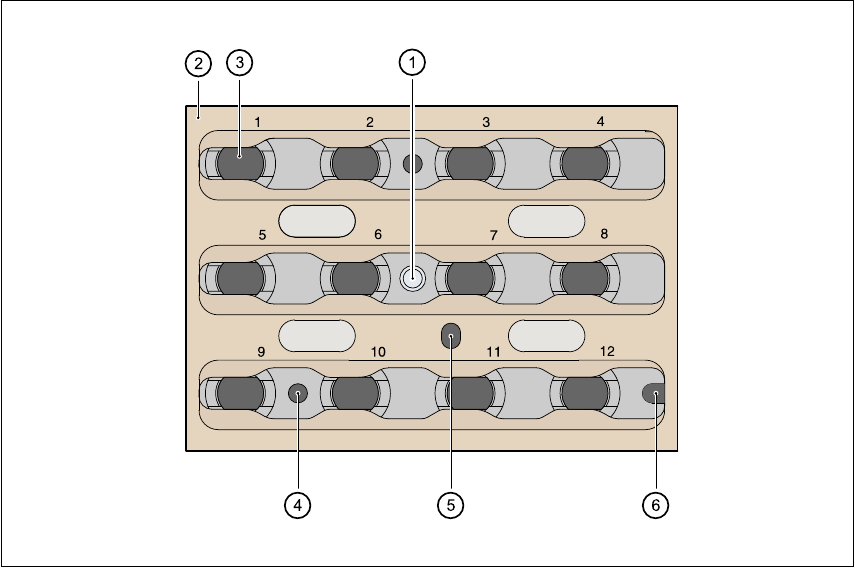

Abb. 5.1 - 2 Magazin und Pipettengaragen
(1) Positionsmarke
(2) Verriegelungsplatte
(3) Pipettengarage
(4) Bohrung für Zylinderstift zum Zentrieren der Magazine
(5) Bohrung für Zylinderstift des Schiebemechanismus
(6) Langloch für Zylinderstift zum Zentrieren der Magazine
Betriebsanleitung SIPLACE S-25 HM 5 Stationserweiterungen
Softwareversion SR.502.xx Ausgabe 01/2001 DE 5.1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf
155
5.1.4 Hinweise zur Bedienung
Å Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie es mit einem Aufkleber.
HINWEIS 5
Pro Magazin ist nur ein Pipettentyp zulässig!
Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur komplette
Magazine. 5
Å Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
Å Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
VORSICHT 5
Magazine dürfen nur aufgefüllt werden, wenn alle Pipetten, die sich am Collect&Place-Kopf
befinden, in ihre Magazine zurückgelegt wurden. 5
Å Zur Programmierung des Pipettenwechslers am Linienrechner siehe Betriebsanleitung Lini-
enrechner UNIX.
HINWEIS 5
Å Vermeiden Sie, dass Bauelemente auf Magazine fallen. Dies kann dazu führen, dass die Ver-
riegelungsplatte klemmt.
Å Vermeiden Sie auch, dass Bauelemente auf freie Stellplätze von Zuführmodulen fallen. Die
Bauelemente haften an der Magnetleiste. Durch nicht richtig auf den BE-Tisch aufgesetzte
Zuführmodule kann es zu Betriebsunterbrechungen kommen. Reinigen Sie deshalb die
Magazine und freien Stellplätze regelmäßig.
5 Stationserweiterungen Betriebsanleitung SIPLACE S-25 HM
5.1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf Softwareversion SR.502.xx Ausgabe 01/2001 DE
156
5.1.5 Abwurfbehälter leeren
Der Abwurfbehälter fasst ca. 50 Pipetten der Pipettenfamilie 9xx. Um Störungen im Bestückab-
lauf zu vermeiden, müssen Sie den Abwurfbehälter regelmäßig leeren.

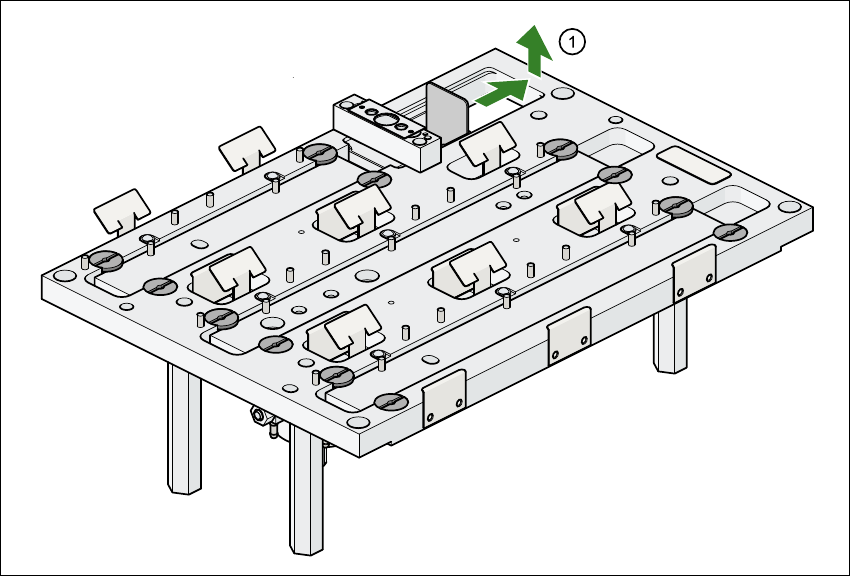

Abb. 5.1 - 3 Abwurfbehälter leeren, 12-Segment-Collect&Place-Kopf
(1) Abwurfbehälter entfernen
Å Ziehen Sie den Abwurfbehälter in Pfeilrichtung aus der Halterung und heben Sie den Abwurf-
behälter aus dem Träger.
Å Um den Abwurfbehälter wieder einzusetzen, schieben Sie den Abwurfbehälter wieder in die
Halterung zurück.
