5 Stationserweiterungen Betriebsanleitung SIPLACE S-25 HM

5.2 Bauelementebarcode Softwareversion SR.502.xx Ausgabe 01/2001 DE

160

Spurbelegung

Für die Spurbelegung sind an den seitlichen Schutzscheiben vierstellige Barcodestreifen ange-

bracht. Die erste Stelle dient zur Identifizierung des BE-Tisches (1 oder 2), die restlichen drei

Stellen geben die Spurnummer an. An beiden Enden des Barcodestreifens sind Return-Bar-

codes angebracht. Diese Barcodestreifen sind fortlaufend in Zweierschritten (1, 3, 5, 7...) num-

meriert und gelten für jeweils 2 Spuren (Barcode 1 = Spur 1 und 2).

Bauelemente

Um zum Beispiel den Vorrat an Bauelementen mit den geforderten Mengen aus der Rüstdatei zu

vergleichen (Nachfüllkontrolle), können Daten von den Bauelementspulen gelesen werden.

Das erfolgreiche Einlesen eines jeden Datensatzes wird durch ein akustischen Signal quittiert.

HINWEIS 5

Die Option BE-Barcodeleser muss am Linienrechner konfiguriert sein.

Barcodes, die mit der Ziffer 1 oder 2 beginnen und 5 Zeichen lang sind, werden als Spurbarcodes

interpretiert. Alle anderen Barcodes, die nicht mit der Ziffer 1oder 2 beginnen, werden als BE-Bar-

codes ausgewertet. 5

Betriebsanleitung SIPLACE S-25 HM 5 Stationserweiterungen

Softwareversion SR.502.xx Ausgabe 01/2001 DE 5.2 Bauelementebarcode

161

5.2.2 Hinweise zur Bedienung

– Der Barcodeleser muss angeschlossen sein.

– Der Barcode muss für das jedes Bauelement am Linienrechner eingegeben sein.

Å Aktivieren Sie dazu im Menü Maschinenoptionen die Funktion „Rüstkontrolle mit Barcode“.

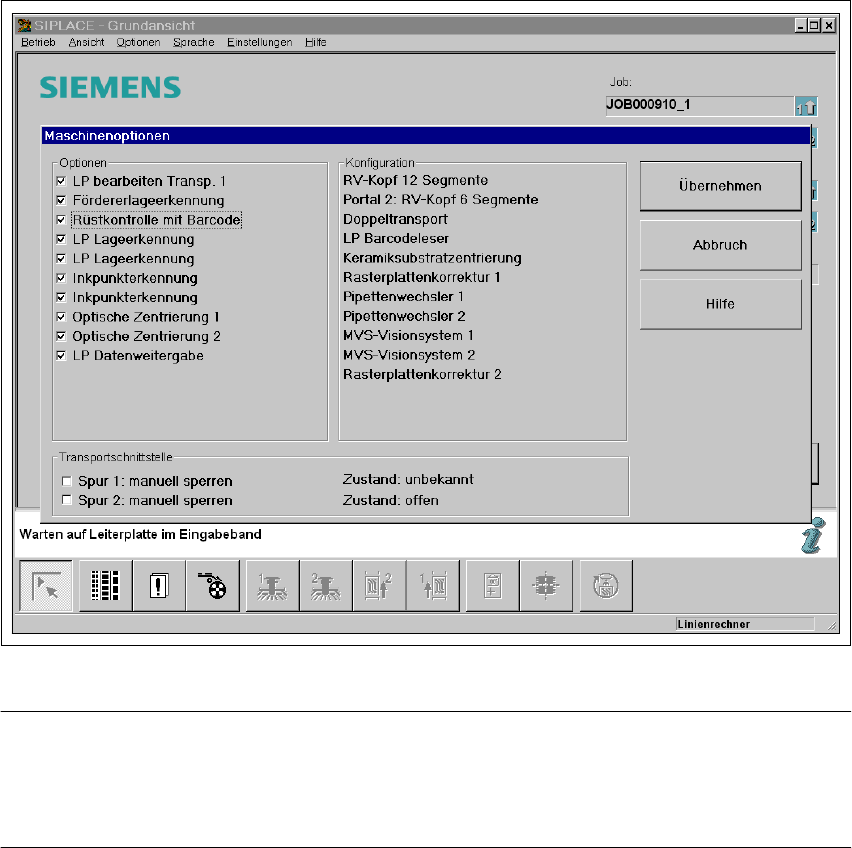

Abb. 5.2 - 2 Rüstkontrolle mit Barcode

HINWEIS: 5

Wird eine Stelle des Barcodes mit einem Filter belegt (mit Stern * belegt), wird diese Stelle nicht

ausgewertet. Auf diese Weise lassen sich im Barcode enthaltene Daten wie beispielsweise das

Datum oder der Firmenname ausblenden. 5

– Ist am Linienrechner der Bauelemente-Barcode aktiviert und in der Station „Rüstkontrolle mit

Barcode“ in den Maschinenoptionen eingeschaltet, so ist "Stellplatz vollsetzen" und "Spur mit

Barcode vollsetzen" nicht manuell möglich.

– Bei Spuren mit Bauelementen ohne Barcode ist trotz eingeschalteter Nachfüllkontrolle ein ma-

nuelles "Vollsetzen" möglich.

5 Stationserweiterungen Betriebsanleitung SIPLACE S-25 HM

5.2 Bauelementebarcode Softwareversion SR.502.xx Ausgabe 01/2001 DE

162

Möglichkeiten, wenn der Barcode nicht lesbar ist

Å Schalten Sie die Nachfüllkontrolle in den Maschinenoptionen aus.

Å Geben Sie den Barcode von Hand ein.

5.2.3 Bedienung

Å Wählen Sie im Menü Rüstung die Ansicht „Leere Spuren“.

Å Lesen Sie mit dem Barcodeleser den gewünschten Spurbarcode.

Falls die Spur in der Rüstung vorhanden ist und das Bauelement einen Barcode hat,

erscheint der Dialog „Rüstkontrolle mit Barcode“ mit Angabe der entsprechenden Spur.

HINWEIS 5

Den Dialog können Sie durch Anklicken der gewünschten Spur öffnen oder durch Anklicken

des Buttons „Rüstkontrolle mit Barcode“. 5

Bei erfolgreichem Vergleich und anschließendem Einlesen des Return-Barcodes kann die Spur

vollgesetzt werden.

5.2.4 Technische Daten

Anschluss Stationsrechner

Dateneingabe Barcodescanner oder Tastatur

Anzahl der Zeichen max. 40

Nicht zulässig Barcode beginnt mit Ziffer 1 oder 2 und ist weniger als 5

Zeichen lang

Anzahl der Barcodes max. 6 pro Bauelement

Filter zum Ausblenden von Daten max. 1 pro Barcode

Voreingestellte Codearten Code 39 (Standard oder ASCII)

Code 2 aus 5 interleaved und normal

Code 128, UPC/EAN/JAN-Codes

(weitere auf Anfrage)
