5 Stationserweiterungen Betriebsanleitung SIPLACE S-25 HM
5.7 Fördererlageerkennung Softwareversion SR.502.xx Ausgabe 01/2001 DE
182
5.7 Fördererlageerkennung
Werden Zuführmodule mit Positionsmarken gerüstet, können diese vermessen werden.
Wird die Funktion "Förderer-Lageerkennung" vom Linienrechner vorgegeben, so erscheint diese
in den Maschinenoptionen. Sie läßt sich dann an der jeweiligen Station aktivieren bzw.
deaktivieren.
.

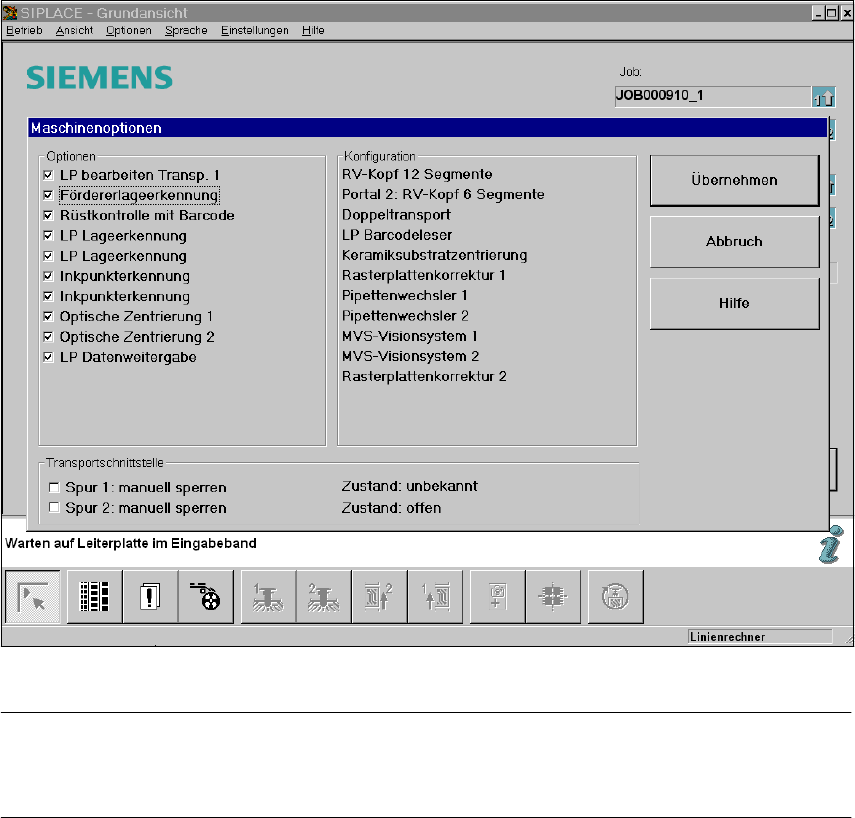

Abb. 5.7 - 1 Fördererlageerkennung
HINWEIS 5
Nach dem Einschalten der Station ist die Funktion "Förderer-Lageerkennung" immer ausgeschal-
tet. 5
Besteht in den Nutzendaten ein Eintrag für eine Spur, wird die Position der Zentriermarke mit der
LP-Kamera auf dem jeweiligen Zuführmodul angefahren. Der beim Messvorgang eventuell
ermittelte Zentriermarken-Offset wird dann dieser Spur zugeordnet und beim Abholvorgang zur
Abholposition addiert.
Betriebsanleitung SIPLACE S-25 HM 5 Stationserweiterungen
Softwareversion SR.502.xx Ausgabe 01/2001 DE 5.8 Feinkalibrierung
183
5.8 Feinkalibrierung
5.8.1 Übersicht
Bei der Feinkalibrierung wird der Bestückoffset des Automaten vermessen und daraus die Kor-
rekturwerte ermittelt. Das Messprogramm ’Feinkalibrierung’ ist in das SITEST-Programm inte-
griert. Eine ausführliche Beschreibung der Messprozedur finden Sie in der Bedienungsanleitung
’Feinkalibrierung’ (Art.-Nr. 00191655-01)
VORSICHT
Der Zugang zum SITEST-Programm ist mit einem Passwort geschützt. Es darf nur von
Technikern der Firma Siemens oder von Personen mit entsprechender Qualifikation aufgerufen
und bedient werden. 5
5.8.2 Systemvoraussetzungen
Für den Einsatz der Feinkalibrierung sind folgende Systemvoraussetzungen zu erfüllen:
Automatentyp S-25 HM
Stationsrechner-Software ab Version 502.xx
SITEST ab Version 502.xx
5.8.3 Mess- und Hilfsmittel
Im Standardlieferumfang sind enthalten:
– Messplatte (Glasplatte im Metallrahmen)
– Doppelseitig klebende Klarsichtfolie
– Beleuchtungseinheit
– Magazin mit 48 Glasbauelementen
– Magazin mit 196 Keramikbauelementen
Zusätzlich muss bestellt werden:
– Manuelles Tray (Flächenmagazinträger) zur Aufnahme des Magazins für Glas- und/oder Ke-
ramikbauelemente
5 Stationserweiterungen Betriebsanleitung SIPLACE S-25 HM
5.8 Feinkalibrierung Softwareversion SR.502.xx Ausgabe 01/2001 DE
184
Optional können folgende Teile bestellt werden:
– Magazin mit 48 Glasbauelementen
– Magazin mit 196 Keramikbauelementen
5.8.4 Funktionsbeschreibung
Wählen Sie zunächst das Bestückprogramm für die Feinkalibrierung aus. Klicken Sie dazu den
Menüpunkt ’Nutzen für Feinkalibrierung’ über das Pulldown-Menü ’Optionen’ an. Die Glasplatte
mit den Glasbauelementen wird aus einem Magazin bestückt, das sich auf dem manuellen Tray
befindet.
Nach dem Bestücken wird das SITEST-Programm aufgerufen und das Messprogramm ’Feinkali-
brierung gestartet’. Der Bestückkopf (Collect&Place-Kopf bzw. Pick&Place-Kopf) misst die aktu-
ellen Bestückpositionen der Glas- und/oder Keramikbauelemente und vergleicht diese
Positionen mit den kreisförmigen Marken auf der Glasplatte.
Mit den 48 Glasbauelementen werden die Offsetwerte in X- und Y-Richtung und die Winkelabwei-
chung ermittelt.
Die Verwendung der 196 Keramikbauelemente erhöht die Zuverlässigkeit der Messergebnisse für
die Offsetwerte. Eine Winkelkorrektur ist mit Keramikbauelementen nicht möglich.
Aus den Offsetwerten werden die Korrekturwerte errechnet und diese in die Maschinendatei des
Automaten eingetragen.
