1 Einleitung, technische Daten Betriebsanleitung SIPLACE S-25 HM
1.5 Maschinenbeschreibung Softwareversion SR.502.xx Ausgabe 01/2001 DE
20
1.5.3 Technische Daten - Maschinenübersicht
1
* Die SIPLACE S-25 HM kann zur Bestückung von 0201-BE aufgerüstet werden.
(Bei Bedarf nehmen Sie bitte Rücksprache mit dem Werk)
Bestückprinzip Collect&Place
Bauelementespektrum
*)
12-Segment-Collect&Place-Kopf
6-Segment-Collect&Place-Kopf
mit Standard-Visionmodul
von 0402 bis PLCC44
von 0603 bis 32 mm x 32 mm
Max. Bestückleistung
mit zwei 6-Segment-Collect&Place-Köpfen
mit zwei 12-Segment-Collect&Place-Köpfen
mit einem 6-Segment- und einem 12-Seg-
ment-Collect&Place-Kopf
16.000 BE/h
25.000 BE/h
17.500 BE/h
6-Segment-Collect&Place-Kopf
Winkelgenauigkeit
Bestückgenauigkeit
± 0,40°/ 4 σ
± 80µm / 4 σ
12-Segment-Collect&Place-Kopf
Winkelgenauigkeit
Bestückgenauigkeit
± 0,70°/ 4 σ
90µm / 4 σ
Leiterplattenformat
Einfachtransport (Länge x Breite)
Doppeltransport (Länge x Breite)
50 mm x 50 mm bis 460 mm x 460 mm
(2" x 2" bis 18" x 18")
optional:
50 mm x 50 mm bis 508 mm x 460 mm
(2" x 2" bis 18" x 20")
50 mm x 50 mm bis 460 mm x 216 mm
(2" x 2" bis 18" x 8,5")
Bereitstellungskapazität 40 Stellplätze für Förderer
Bauelemente-Bereitstellung
Förderertypen
BE-Wechseltisch, MTC (Matrix-Tray-Changer),
manuelle Trays (siehe Kapitel 4
)
Gurte, Stangenmagazine, Bulk-Cases
(siehe Kapitel 4
)
Betriebssystem Microsoft Windows NT / RMOS
Verknüpfung Inline oder Stand alone
Platzbedarf 4 m² / Modul
Betriebsanleitung SIPLACE S-25 HM 1 Einleitung, technische Daten
Softwareversion SR.502.xx Ausgabe 01/2001 DE 1.6 Das Linienkonzept
21
1.6 Das Linienkonzept
1.6.1 Übersicht
Der Automat kann mit Ein- und Ausgabestationen, Siebdruckanlagen, Lötofen und anderen
Bestückautomaten der SIPLACE-Familie HS-50, S-20, S-23 HM, F4, F5, F5-HM und der Kleber-
auftragsstation SIPLACE G verkettet werden. Alle SIPLACE-Module werden von dem UNIX-Lini-
enrechner mit den notwendigen Daten versorgt. Geeignete Schnittstellen ermöglichen eine
Anbindung an ein übergeordnetes Datenverarbeitungssystem.
1.6.2 Technische Daten - Linienkonzept
1
*) SIPLACE HS-50, SIPLACE 80 S-20, SIPLACE S-23 HM, SIPLACE S-25 HM oder
SIPLACE 80 F
4
mit 12-Segment-Collect&Place-Kopf
**) SIPLACE S-25 HM
***) SIPLACE 80 F
4
/F
5
/F
5
HM
System SIPLACE Bestücklinien
Module SIPLACE HS-50 / SIPLACE 80 S-20 / SIPLACE S-23 HM
SIPLACE 80 F
4
/ SIPLACE F
5
/ SIPLACE F
5
HM,
SIPLACE S-25HM
Peripheriegeräte Ein-/Ausgabestationen
Siebdrucker
Lötöfen
Inspektionsplätze etc.
Bauelementespektrum von 0402 * bis 32 mm x 32 mm ** bzw.
von 0402 * bis 55 mm x 55 mm ***
Leiterplattentransport Automatische Breitenverstellung
Leiterplattenformat (Länge x Breite) 50 mm x 50 mm bis 508 mm x 460 mm
(2" x 2" bis 20" x 18")
Bestückleistung Je nach Anreihung von Modulen
Platzbedarf 4 m² / SIPLACE S/F-Modul
7,5 m² / SIPLACE HS-50-Modul
1 Einleitung, technische Daten Betriebsanleitung SIPLACE S-25 HM
1.7 Elektrische und pneumatische Anschlussstellen Softwareversion SR.502.xx Ausgabe 01/2001 DE
22
1.7 Elektrische und pneumatische Anschlussstellen
1

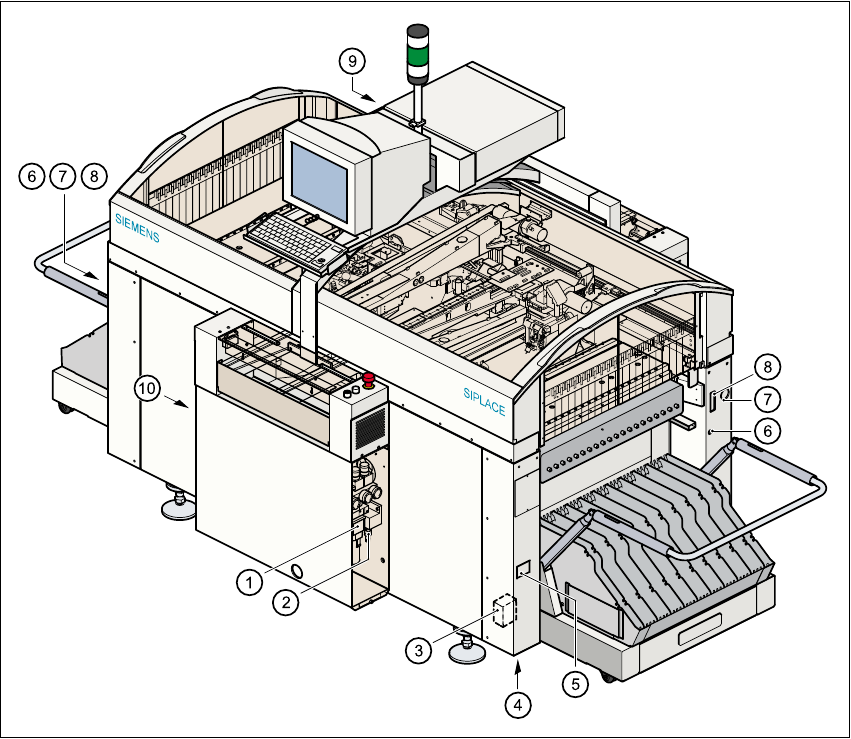

Abb. 1.7 - 1 Elektrische und pneumatische Anschlussstellen am Automaten
(1) Drucklufteinheit
(2) Anschluss für Druckluftversorgungsschlauch
(3) Netzfilter Z1
(4) Öffnung zum Einführen des Netzversorgungskabels
(5) Servicesteckdose
(6) Druckluftanschluss für BE-Wechseltisch
(7) Stromversorgungsanschluss für BE-Wechseltisch
(8) Kommunikationsanschluss für BE-Wechseltisch
(9) LAN-Anschluss im Steuereinschub
(10) Hauptschalter
