Betriebsanleitung SIPLACE S-25 HM 1 Einleitung, technische Daten
Softwareversion SR.502.xx Ausgabe 01/2001 DE 1.9 Abmessungen und Gewicht des Automaten
25
1.9 Abmessungen und Gewicht des Automaten
1.9.1 Abmessungen des Automaten
1

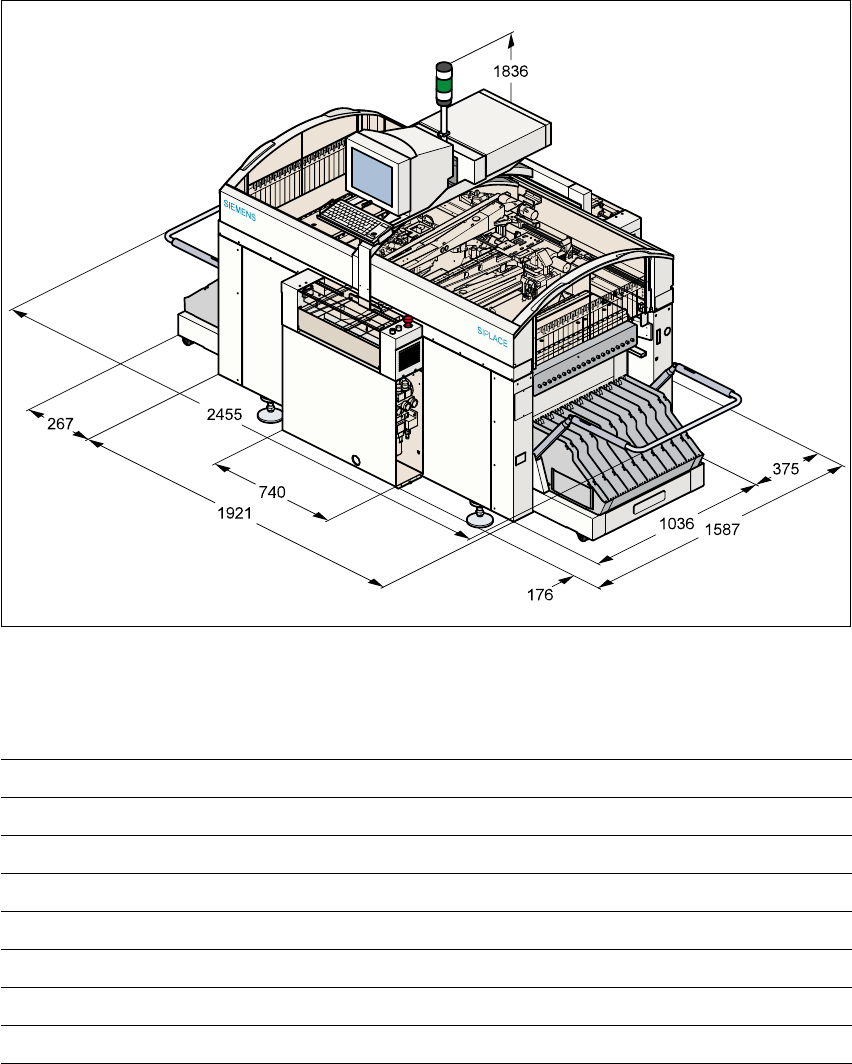

Abb. 1.9 - 1 Abmessungen des Automaten
1.9.2 Technische Daten - Abmessungen, Gewicht
1
Länge 1587 mm inkl. Transportbändern
Breite 2455 mm inkl. Bügel
Höhe mit Warnleuchte 1836 mm Standardhöhe
Bodenfreiheit 120 mm Standardhöhe
Gewicht Grundmodul 1500 kg
Gewicht voll ausgerüstet ca. 2000 kg
Zulässige Flächenbelastung Untergrund Min. 1000 kg/m²
Flächenbelastung der Montagefüße 4,42 kg/cm²
1 Einleitung, technische Daten Betriebsanleitung SIPLACE S-25 HM
1.9 Abmessungen und Gewicht des Automaten Softwareversion SR.502.xx Ausgabe 01/2001 DE
26
1.9.3 Schwerpunkt des Automaten
1

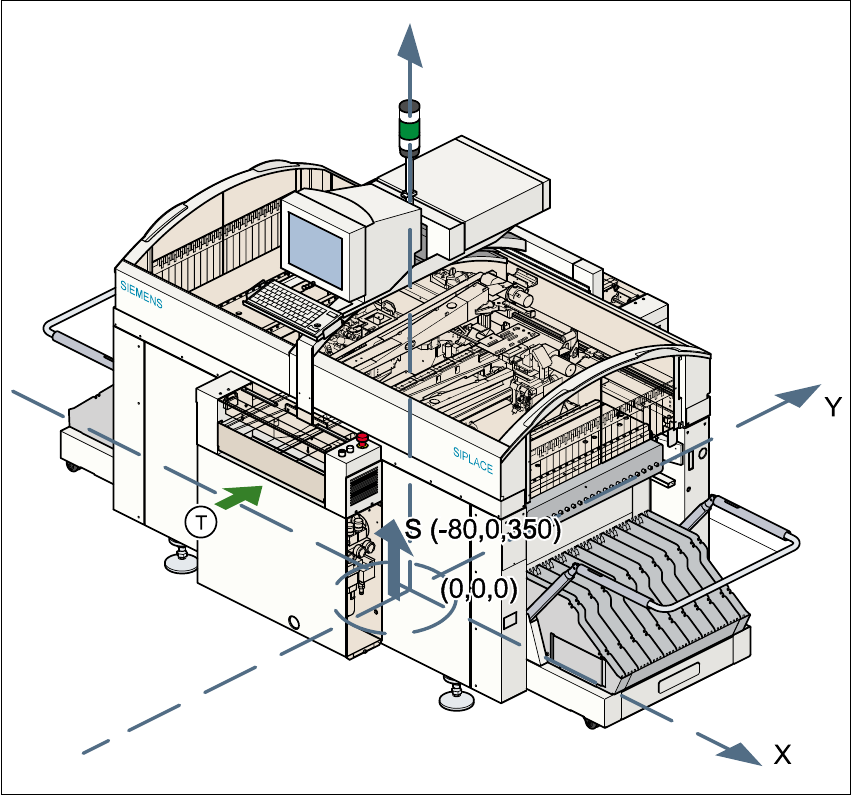

Abb. 1.9 - 2 Schwerpunkt des Automaten
X-Koordinate - 80 mm
Y-Koordinate 0 mm
Z-Koordinate 350 mm Höhe
T Leiterplattentransportrichtung
Diese Schwerpunktkoordinaten gelten für den Automaten bei einer LP-Transporthöhe von
830 mm.
Betriebsanleitung SIPLACE S-25 HM 1 Einleitung, technische Daten
Softwareversion SR.502.xx Ausgabe 01/2001 DE 1.10 Aufstellen des Automaten
27
1.10 Aufstellen des Automaten
1.10.1 Transportabmessungen
1

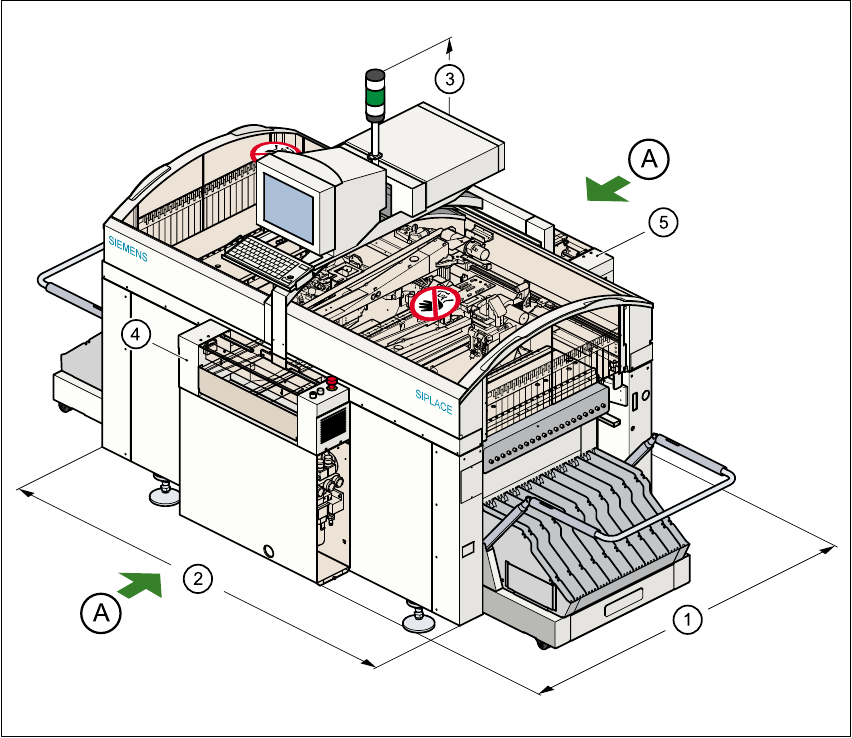

Abb. 1.10 - 1 Aufstell- und Transportmaße des Automaten
A Ansatzpunkte für den Hubwagen (Gabellänge 1600 mm)
(1) Länge 1587 mm
(2) Breite 1921 mm
(3) Höhe 1836 mm
(4) Eingabetransport
(5) Ausgabetransport
Die Leiterplattentransporthöhe beträgt 830 mm ± 15 mm.
