Bestückautomaten. Für die Bildschirmausgabe wird ein 15"-Color-Touchscreen-Monitor verwen-
det mit einer Auflösung von 1024 x 768 Pixel. Neben der Tastatur kann auch der Touchscreen-
Bildschirm als Eingabemedium benützt werden. In die ultraflache IBM-kompatible PC-Tastatur ist
ein "Trackball" für die Maussteuerung integriert.
Meldeleuchte
Die Farbenfolge der Meldeleuchte ist weiß - grün - weiß. Sie signalisiert Betriebszustände und
Fehlfunktionen des Automaten.
BE-Barcodeleser
Zwischen Bildschirm und Tastatur befindet sich ein Ablagefach, das den BE-Barcodeleser vom
Typ Datalogic DL 910 aufnimmt. Mit dem Barcodeleser lassen sich Bauelemente schnell und
zuverlässig rüsten und nachfüllen.
1.11.3 Ergonomische Anordnung der Bedienelemente
Abbildung 1.11 - 1, Seite 30 gibt einen Überblick über die Platzierung der Bedienelemente. Sie
untergliedern sich in folgende Gruppen:
Bedienfeld an der LP-Eingabeseite mit
– Starttaster
– Stopptaster
– NOT-HALT-Pilzdrucktaster
– Hauptschalter (an der linken Seite)
Bedienfeld an der LP-Ausgabeseite mit
– NOT-HALT-Pilzdrucktaster
– Starttaster
– Stopptaster
– Bauelementezähler
– Schlüsselschalter
Konsole auf der Mitteltraverse mit
– Stationsrechner
– Touchscreen-Bildschirm
– Tastatur und
– Bauelementebarcodeleser (Option)
Betriebsanleitung SIPLACE S-25 HM 1 Einleitung, technische Daten
Softwareversion SR.502.xx Ausgabe 01/2001 DE 1.11 Baugruppenübersicht - Bedienelemente
33
1.11.3.1 Bedienelemente an der Ein- und Ausgabeseite des Automaten
Die Bedienelemente an der Ein- und Ausgabeseite des Automaten sind identisch.
NOT-HALT-Pilzdrucktaster, Start- und Stopptaster
An der Ein- bzw. Ausgabeseite des LP-Transport befinden sich je ein NOT-HALT-Pilzdruckaster,
ein Starttaster und ein Stopptaster. Die Anordnung der NOT-HALT-Pilzdrucktaster wurde so
gewählt, dass diese von jeder Stelle aus leicht und schnell erreichbar sind.
Bei Instandhaltungs-, Service- und Einrichtarbeiten ist es überdies wichtig, einen freien Blick auf
die Bestückköpfe und den Bestückbereich zu haben, um so Abläufe innerhalb der Maschine kon-
trollieren zu können. Dies gilt insbesondere für Testphasen oder wenn beispielsweise Einzel-
funktionen angestoßen wurden.
Schlüsselschalter
Der Schlüsselschalter befindet am Bedienfeld des LP-Ausgabebands. Er wird nur für Einricht-
und Servicearbeiten benötigt und ist deshalb ergonomisch in der Nähe von Start- und Stopptas-
ter angeordnet.
Hauptschalter
Der Hauptschalter ist Bestandteil der Stromversorgung und daher an der linken Seite des LP-
Eingabebands platziert. Da er ausschließlich für Service- oder Instandhaltungsarbeiten benötigt
wird, ist dieser im Hinblick auf seine Bedienhäufigkeit ergonomisch angeordnet.
1.11.3.2 Bedienelemente auf der Konsole des Automaten
Stationsrechner, Bildschirm und Tastatur
Auf der Konsole sind Stationsrechner, Bildschirm und Tastatur angebracht. Sie sind so angeord-
net, dass Personen ab einer Körpergröße von 1,60 m ein ergonomisches Arbeiten möglich ist.
BE-Barcodeleser
Die beiden BE-Wechseltische für die Bauelementebereitstellung sind rechts und links vom Auto-
maten angeordnet. Aus diesem Grund wurde der BE-Barcodeleser an der Mittelkonsole unterge-
bracht. Dies erlaubt ein ergonomisches Arbeiten bei der Rüst- und Nachfüllkontrolle der
Bauelemente.
1 Einleitung, technische Daten Betriebsanleitung SIPLACE S-25 HM
1.11 Baugruppenübersicht - Bedienelemente Softwareversion SR.502.xx Ausgabe 01/2001 DE
34
1.11.4 Technische Daten - BE-Barcodeleser
1
1

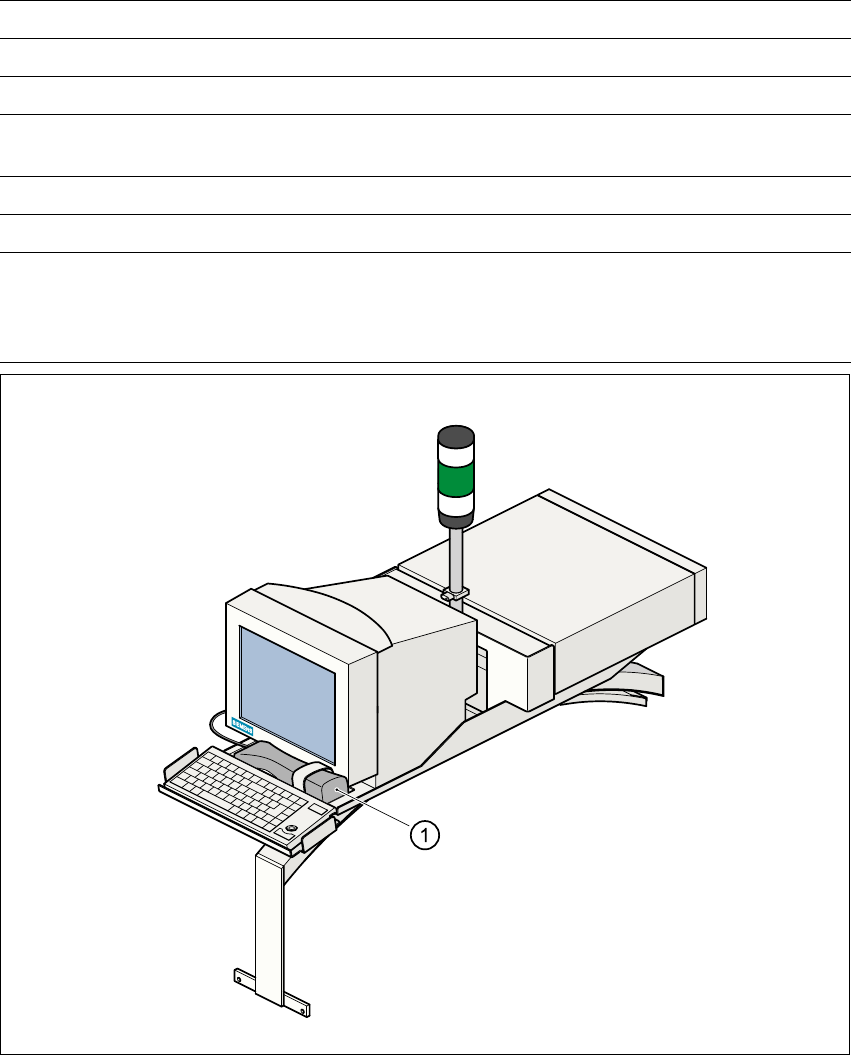

Abb. 1.11 - 2 Bauelemente-Barcodeleser
(1) BE-Barcodeleser
Anschluss Stationsrechner
Dateneingabe Barcodescanner oder Tastatur
Anzahl der Zeichen Max. 40
Nicht zulässig Barcode beginnt mit Ziffer 1 oder 2
und ist weniger als 5 Zeichen lang
Anzahl der Barcodes Max. 6 pro Bauelement
Filter zum Ausblenden von Daten Max. 1 pro Barcode
Voreingestellte Codearten Code 39 (Standard oder ASCII)
Code 2 aus 5 interleaved und normal,
Code 128, UPC/EAN/JAN-Codes
(weitere auf Anfrage)
