Betriebsanleitung SIPLACE S-25 HM 1 Einleitung, technische Daten
Softwareversion SR.502.xx Ausgabe 01/2001 DE 1.12 Baugruppenübersicht - Portale
35
1.12 Baugruppenübersicht - Portale
1.12.1 Lage der Portale
1

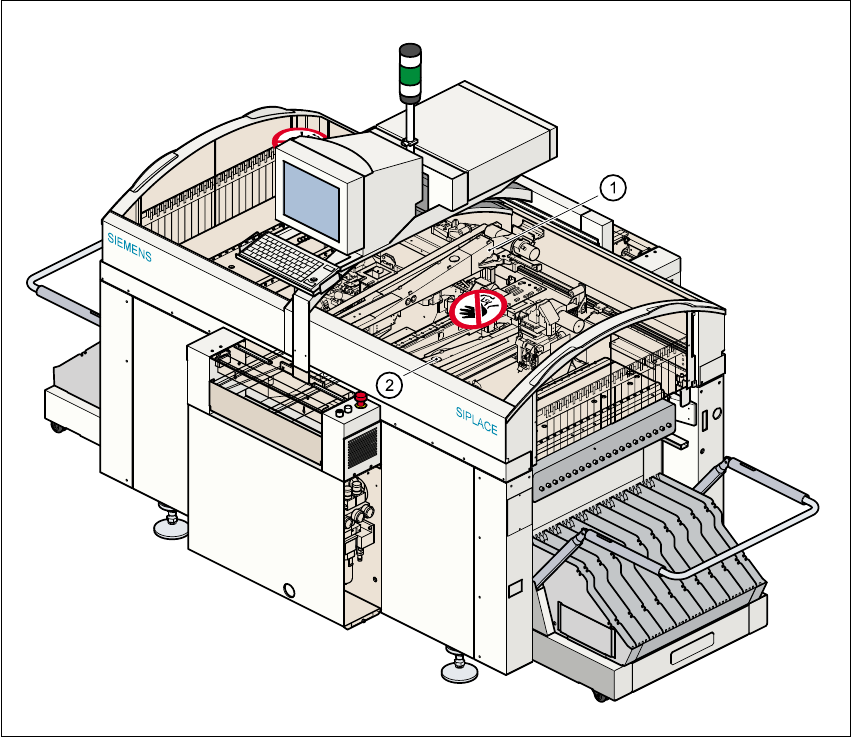

Abb. 1.12 - 1 Lage der Portale
(1) Portal 1
(2) Portal 2
Das Portalsystem ist aus den Funktionsgruppen
– X-Achse und
– Y-Achse aufgebaut.
1 Einleitung, technische Daten Betriebsanleitung SIPLACE S-25 HM
1.12 Baugruppenübersicht - Portale Softwareversion SR.502.xx Ausgabe 01/2001 DE
36
1.12.2 Aufbau der X-Achse
1

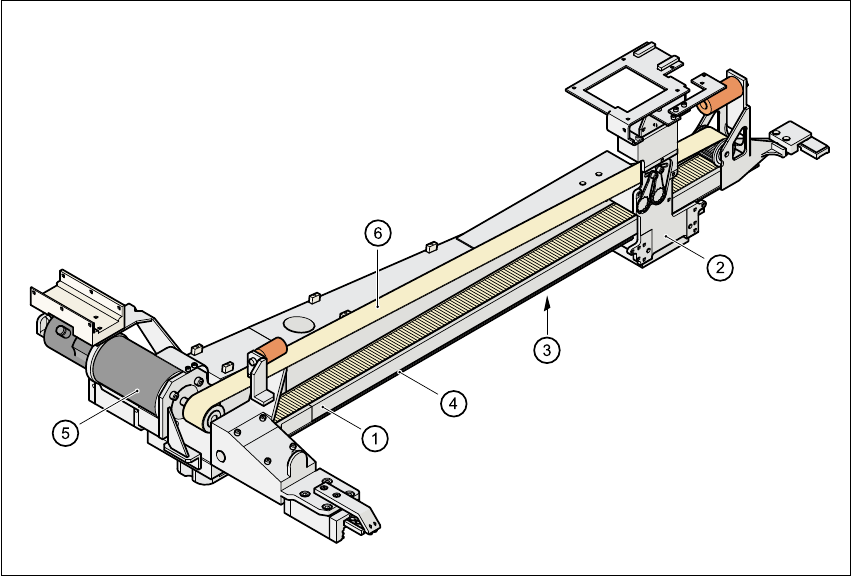

Abb. 1.12 - 2 Aufbau der X-Achse
Die X-Achse besteht im wesentlichen aus folgenden Hauptbaugruppen:
– Portalausleger (1)
– Kopfhalterung (2)
– X-Achsenmesssystem (3)
– X-Führungssystem (4)
– X-Drehstrom-Servomotor (5)
– Zahnriemen (6)
Die Kopfhalterung nimmt folgende Komponenten auf
– Unterportalkamera (LP-Kamera des LP-Visionmoduls)
– Kopfplatine
– Messkopf des Messsystems der X-Achse
– Collect&Place-Kopf
Betriebsanleitung SIPLACE S-25 HM 1 Einleitung, technische Daten
Softwareversion SR.502.xx Ausgabe 01/2001 DE 1.12 Baugruppenübersicht - Portale
37
1.12.3 Technische Daten der X-Achse
1
1.12.4 Aufbau der Y-Achse
Die Y-Achse besteht im wesentlichen aus folgenden Hauptbaugruppen:
– Y-Drehstrom-Servomotor
– Y-Zahnriemen
– Y-Führungssystem
– Y-Achsenmesssystem
Jede Y-Achse wird von einem Drehstrom-Servomotor angetrieben. Eine Anticrashschaltung
begrenzt die Verfahrwege der Portale gegeneinander.
1.12.5 Technische Daten der Y-Achse
1
Antrieb Drehstromservomotor/Zahnriemen
Max. Geschwindigkeit 2,5 m/sec.
Verfahrweg 620 mm
Wegmesssystem Linearer Metallmaßstab
Maßstabslänge 646 mm
Auflösung 2,5 µm
Antrieb Drehstrom-Servomotor / Zahnriemen
Max. Geschwindigkeit 2,5 m/sec.
Verfahrweg 910 mm
Wegmesssystem Lineare Metallmaßstäbe
Maßstabslänge 970 mm
Auflösung 2,5 µm
