2 Betriebssicherheit Betriebsanleitung SIPLACE S-25 HM
2.1 Sicherheitshinweise Softwareversion SR.502.xx Ausgabe 01/2001 DE
72
2.1.14 Sicherheitshinweise zum An- und Abdocken des Matrix-Tray-Changers
2

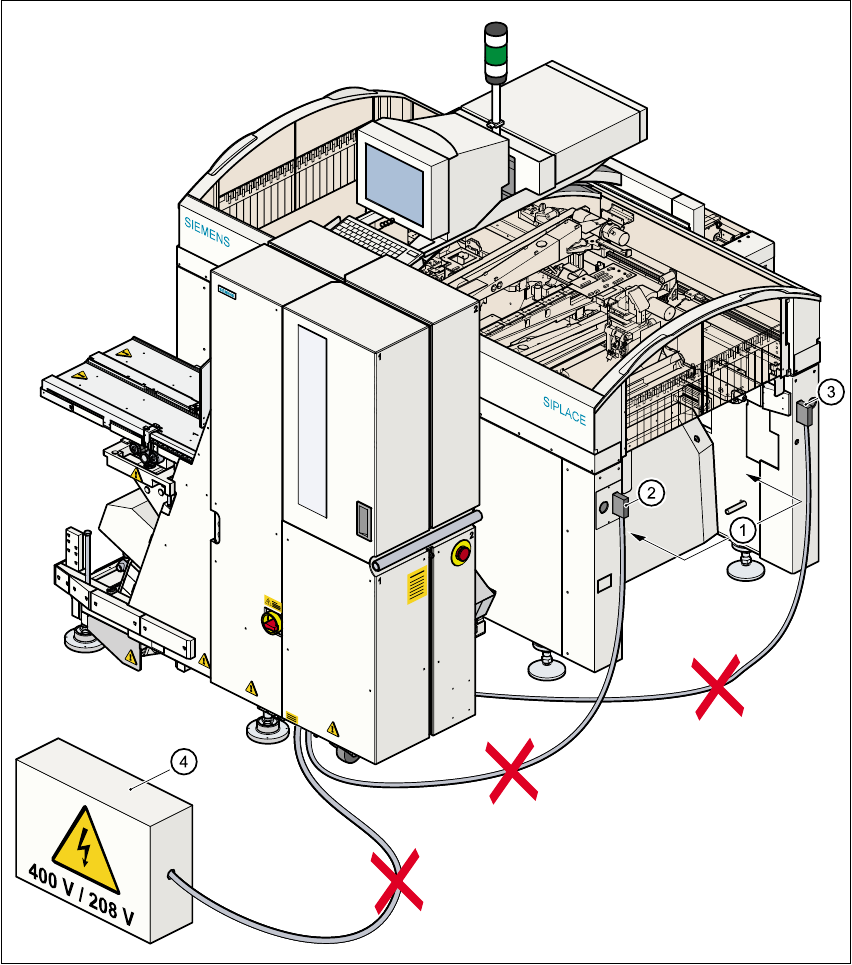

Abb. 2.1 - 13 Sicherheitshinweise zum An- bzw. Abdocken des MTC
(1) Spalt bei angedocktem MTC
(2) Steuerkabel MTC
(3) Steuerkabel Bauelementetisch
(4) Stromversorgungsanschluss
Betriebsanleitung SIPLACE S-25 HM 2 Betriebssicherheit
Softwareversion SR.502.xx Ausgabe 01/2001 DE 2.1 Sicherheitshinweise
73
WARNUNG 2
Å Greifen Sie bei laufender Maschine niemals in die Spalte zwischen dem MTC und dem Auto-
matenständer (Pos. 1).
Å Das Steuerkabel des MTC darf nur dann an die Automatensteckdose (Pos. 2) angeschlossen
bzw. von dieser abgezogen werden, wenn der MTC am Automaten angedockt ist.
Å Das Steuerkabel des im MTC integrierten Bauelementetisches darf nur dann an die Automa-
tensteckdose (Pos. 3) angeschlossen bzw. von dieser abgezogen werden, wenn der MTC am
Automaten angedockt ist.
Å Das Stromversorgungskabel darf nur dann an die externe Stromversorgung (Pos. 4) ange-
schlossen bzw. von dieser abgezogen werden, wenn der MTC am Automaten angedockt ist.
Å Es ist grundsätzlich untersagt, den MTC zu betreiben, wenn dieser nicht am Automaten ange-
dockt ist.
2 Betriebssicherheit Betriebsanleitung SIPLACE S-25 HM
2.2 Sicherheitseinrichtungen Softwareversion SR.502.xx Ausgabe 01/2001 DE
74
2.2 Sicherheitseinrichtungen
2.2.1 Schutzhauben
Abb. 2.2 - 1 Schutzeinrichtungen am Automaten
(1) Abdeckung und Eingreifschutz am Eingabeband
(2) Schutzscheiben, rechte Seite
(3) Schutzhaube
(4) Abdeckung und Eingreifschutz am Ausgabeband
(5) Schutzhaube
(6) Schutzscheiben, linke Seite
